15t 40t 80t 100t Hydrauliczna prasa krawędziowa CNC Giętarka

Prasa krawędziowa/Maszyna do gięcia

hydrauliczna prasa krawędziowa giętarka cnc z precyzyjnym tylnym zderzakiem, serwomotorem, ochroną bezpieczeństwa, szybkim zaciskiem, śrubą kulową i prowadnicą liniową. Wszystko z Niemiec, USA, Holandii, Włoch Części marki. Grubość i długość gięcia można wyprodukować na zamówienie.

Grafika do krojenia

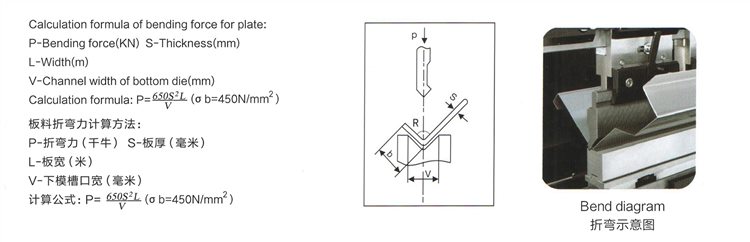

Wykres siły dla prasy krawędziowej

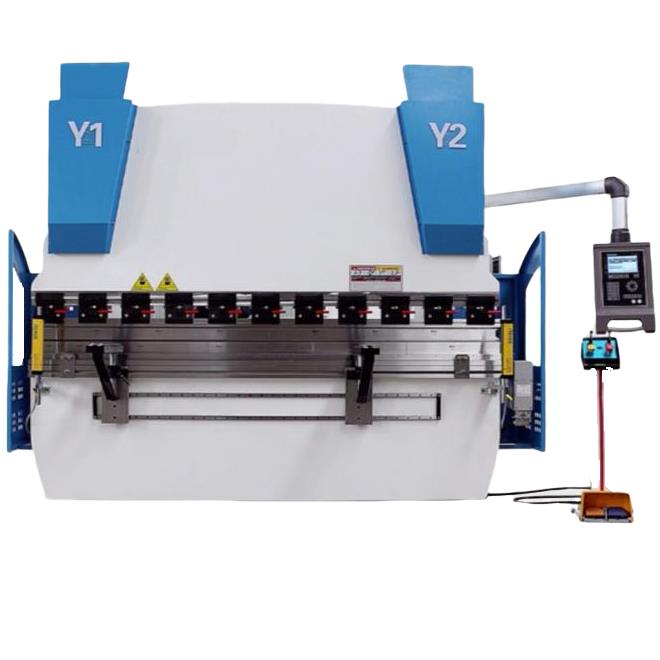

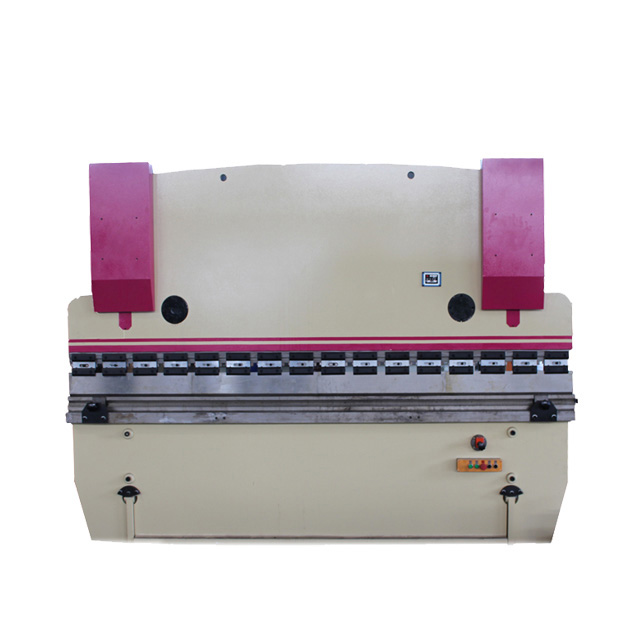

Prasa krawędziowa WC67Y/K

Prasa krawędziowa WC67Y/K

●Sterowanie silnikiem serwo

●Przechowuj do 100 programów

●Do 25 gięć na program

●Biblioteka narzędzi i program narzędziowy

●Automatyczny program kąta gięcia

●Większa prędkość taranu i backgahge

●Większa dokładność gięcia i pozycjonowania

Cechy WC 67Y/K

Cała spawana konstrukcja maszyny osiąga wysoką sztywność; maszyna została zaprojektowana przez oprogramowanie ANSYS, które może zapewnić niezawodność i precyzję prasy krawędziowej.

Silniki tylnego zderzaka są sterowane przez falownik, który może osiągnąć wysoką dokładność pozycjonowania tylnego zderzaka i suwaka poprzez zmianę częstotliwości i napięcia silnika.

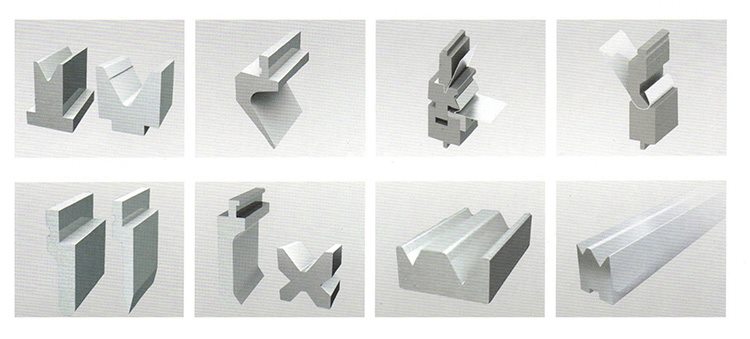

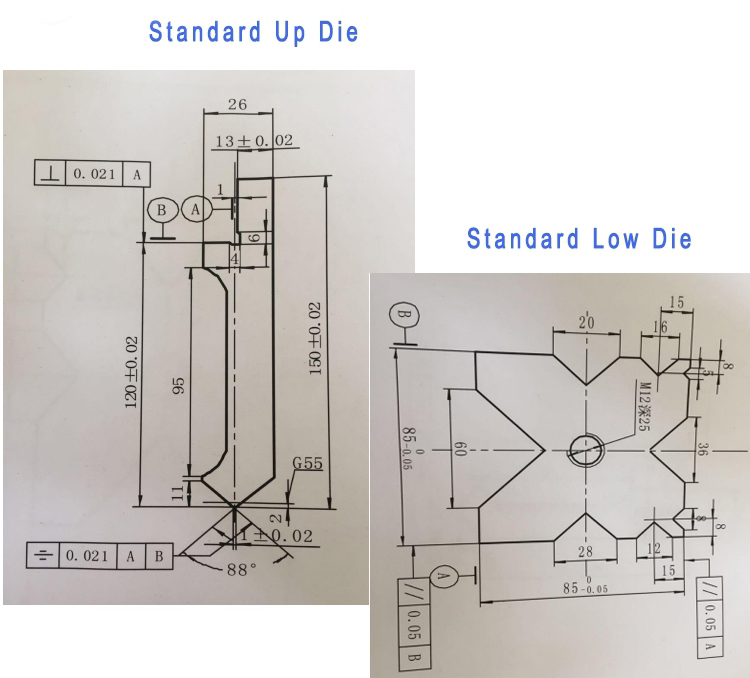

Różne stemple i matryce są opcjonalne w zależności od wymagań klienta, takie jak matryca Multi-V, matryca promieniowa, matryca typu gęsia szyja itp. Jeden zestaw kompletnych standardowych stempli i matryc zostanie dołączony bezpłatnie.

Oś X (Backgahge) i oś Y (skok suwaka lub skok cylindra) można zaprogramować za pomocą kontrolera systemu E21, który może przechowywać do 40 grup programów. Boczna i tylna metalowa osłona bezpieczeństwa spełnia europejski standard bezpieczeństwa.

Przeciążenie hydrauliczne można zabezpieczyć zaworem przelewowym, ciśnienie w układzie można łatwo regulować za pomocą przełącznika ciśnienia.

Przełącznik nożny z przyciskiem awaryjnym może natychmiast zatrzymać maszynę, gdy zdarzy się wypadek.

Rodzaj	Ciśnienie nominalne	Długość stołu roboczego	Rozstaw kolumn	Głębokość gardła	Skok slajdu	Maks. otwarte	Moc silnika	Wymiary
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

Seria WE67K Elektrohydrauliczna prasa krawędziowa z serwomechanizmem CNC do gięcia

Maszyna do gięcia CNC z elektrohydrauliczną prasą krawędziową serii WE67K przyjmuje integralne spawanie i integralną strukturę przetwarzania.

Główne elementy korpusu są analizowane za pomocą oprogramowania do analizy elementów skończonych ANSYS, co zapewnia niezawodność i
ogólna dokładność obrabiarki.

Główny cylinder olejowy po obu stronach przełamuje tryb kontroli skoku tradycyjnego mechanicznego gięcia typu przegroda
maszyny i przyjmuje tryb sterowania w pętli zamkniętej, składający się z elektrohydraulicznego serwozaworu importowanego z Niemiec i linijki kratowej importowanej z Niemiec.

Funkcje WE67YK

● Zaawansowana konfiguracja, wysoka precyzja i wysoka wydajność hydraulicznej prasy krawędziowej CNC

● Holistyczna struktura spawania

●Elektrohydrauliczny system serwo, sterowanie synchronizacją suwaka w pętli zamkniętej

●Podwójny mechanizm koronujący

●Standardowa konfiguracja z 3 osiami 1:
Y1 (góra-dół lewego cylindra)
Y2 (góra-dół prawego cylindra)
X (przód-tył od backguge)
V (koronowanie hydrauliczne)

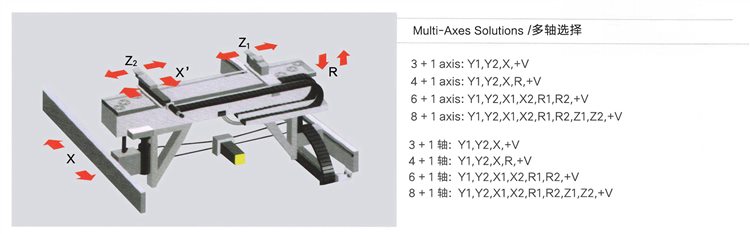

● System tylnego zderzaka Opcjonalnie:
4-osiowy zderzak tylny (X. R, Z1. Z2)
5-osiowy zderzak tylny (XR Z1. Z2, X')
6-osiowy zderzak tylny (X1. X2. R1. R2, Z1. Z2)

Rodzaj	Ciśnienie nominalne	Długość stołu roboczego	Rozstaw kolumn	Głębokość gardła	Skok slajdu	Maks. otwarte	Moc silnika	Wymiary
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

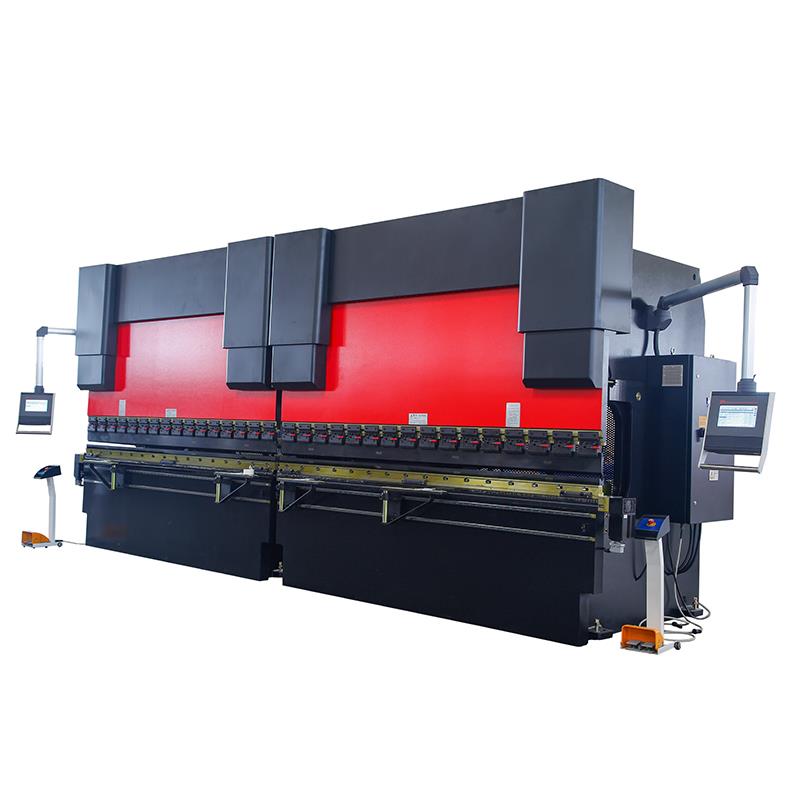

Podwójne prasy krawędziowe

Wybrano dwa komputery główne (WC67Y/WE67K) do konfiguracji sprzętu synchronicznego z dwoma maszynami.

Giętarka kombinowana z podwójną maszyną może przetwarzać bardzo długi przedmiot, szczególnie odpowiedni do budowy miast, słupów oświetleniowych autostrad, słupów elektrycznych i tak dalej.

Obydwa typy obrabiarek mogą być również używane oddzielnie w celu poprawy wydajności produkcji i są wyposażone w ugięcie
mechanizm kompensacyjny.

Mechanizm synchroniczny przyjmuje mechaniczny płynny serwo i blok mechaniczny. ● Ta maszyna została połączona z dwoma zestawami 400 ton prasy krawędziowej.

Sterowanie tandemowe zapewnia synchroniczną pracę. Pojedyncza maszyna została połączona ze stołem roboczym, prawą i lewą płytą ścienną.

Ze względu na transport przyjmujemy zmontowaną konstrukcję. Regał posiada dużą sztywność, na prawej i lewej płycie ściennej zamontowano dwa siłowniki, układ hydrauliczny był pod działaniem układu elektrycznego, tłok napędowy pracował w dół. Na tłoku znajdują się górne matryce, po zetknięciu się matryc górnych i dolnych system podnosi ciśnienie i formuje detale.

Dzięki różnym matrycom i przy różnych rodzajach gięcia może uzyskać różne kształty przedmiotów obrabianych. Jakość jest stabilna i
wiarygodny.

Rodzaj	Ciśnienie nominalne	Długość stołu roboczego	Rozstaw kolumn	Głębokość gardła	Skok slajdu	Maks. otwarte
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Czy Twoja firma akceptuje spersonalizowaną ofertę, mamy specjalne potrzeby.

RAYMAX to firma, która koncentruje się na badaniach i produkcji modułowych maszyn cnc. Mamy bardzo bogate doświadczenie i silne możliwości badawczo-rozwojowe w zakresie obrabiarek. Chętnie zaoferujemy Ci wysoce wydajny sprzęt dostosowany do Twoich potrzeb, o ile masz określone potrzeby.

2. Jaki certyfikat otrzymuje maszyna w Twojej firmie?

Przeszliśmy zatwierdzenie systemu jakości ISO9001 i certyfikat CE.

3. Czy masz cennik dla opcjonalnej konfiguracji?

Mamy różne konfiguracje i tak wiele różnych specyfikacji, więc nie możemy zaoferować Ci cennika. W przypadku zainteresowania konkretną konfiguracją prosimy o kontakt z naszym inżynierem sprzedaży.

4. Czy Twoja firma akceptuje cenę CIF?

Cena CIF obejmuje koszt wysyłki maszyny cnc, która musi być wyceniana zgodnie z innym portem docelowym i różnymi w różnych miesiącach. Skontaktuj się z nami, jeśli masz taką potrzebę. Cena CIF obejmuje również premię morską, która wynosi 2‰ w wysokości 1,1 * całkowitej kwoty.

5. Jeśli twój inżynier przyjedzie do naszego kraju, aby naprawić maszynę i odbyć szkolenie, ile to będzie kosztować?

Koszt obejmuje głównie koszt biletów lotniczych w obie strony, wyżywienia i zakwaterowania oraz opłatę v isa. Koszt personelu to
100 USD/dzień/osobę, normalnie jest to praca dla dwóch osób. Ale będzie to zależało od dużego sprzętu lub instalacji i debugowania całej linii.

6. Jaka jest gwarancja?

Gwarancja wynosi 12 miesięcy licząc od dnia przybycia maszyny do portu importera.

7. Jakie są twoje metody transportu?

W większości krajów będziemy transportować naszą maszynę drogą morską, natomiast w przypadku krajów śródlądowych możemy skorzystać z transportu kolejowego lub drogowego. Wyeksportowana maszyna cnc jest pakowana w drewnianą obudowę, którą można przymocować do 40 kwater.

8. Jeżeli maszyna jest poza gwarancją, jak naliczyć koszt akcesoriów?

Za niegwarancyjną maszynę, która wymaga wymiany części, pobieramy opłatę zgodnie z wyceną części. Jeśli masz jakiekolwiek pytania, napisz do nas w celu konsultacji.

9. Co bym zrobił w przypadku awarii maszyny?

Jeśli usterka maszyny i użytkownicy nie są w stanie rozwiązać, napisz do nas w celu konsultacji. Nasz dział serwisowy odpowie w ciągu 24 godzin.

10. Jak zdefiniować gwarancję na maszynę? Kiedy zacząłeś mierzyć czas?

Gwarancję identyfikujemy na podstawie numeru fabrycznego. Termin gwarancji liczony od momentu uruchomienia i odbioru sprzętu. Jeśli masz jakiekolwiek pytania, napisz do nas w celu konsultacji.

11. Jak długo trwa gwarancja na obrabiarkę?

Zobowiązujemy się do klienta maszyny objęte są roczną gwarancją. Przy zakupie użytkownika, zarejestrowanego jako członek na tej stronie, z numerem fabrycznym maszyny, możesz skorzystać z przedłużonej gwarancji do 3 miesięcy. Aby uzyskać szczegółowe informacje, zapoznaj się z usługą członkowską.

12. Czy MC posiada instrukcję konserwacji i instrukcję obsługi?

Każda maszyna cnc opuszczająca fabrykę będzie wraz z powiązaną serią lub modelem angielską instrukcją, w tym instrukcją konserwacji i instrukcją obsługi. Załączona dokumentacja może również zawierać instrukcję sterownika cnc, instrukcję zakupionych części (np. stół obrotowy, chłodnica oleju)

Detale

• Skok suwaka (mm): 320 mm
• Poziom automatyczny: półautomatyczny
• Głębokość gardła (mm): 450 mm
• Typ maszyny: Drążek skrętny, maszyna do frezowania
• Długość stołu roboczego (mm): 4000
• Szerokość stołu roboczego (mm): 400 mm
• Wymiar: 6060*3100*3800mm
• Stan: nowy
• Materiał / obróbka metalu: stal nierdzewna
• Automatyzacja: automatyczna
• Dodatkowe usługi: cięcie na długość
• Rok: 2021
• Waga (kg): 1850
• Moc silnika (kw): 37 kW
• Kluczowe punkty sprzedaży: automatyczne
• Gwarancja 1 rok
• Obowiązujące branże: sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, gospodarstwa rolne, handel detaliczny, prace budowlane, firma reklamowa
• Lokalizacja salonu: Stany Zjednoczone, Niemcy, Wietnam, Brazylia, Peru, Meksyk, Rosja, Tajlandia, Maroko, Kenia, Chile, Algieria, RPA
• Rodzaj marketingu: Nowy produkt 2020
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 1 rok
• Podstawowe elementy: silnik
• Zapewniona obsługa posprzedażna: Inżynierowie dostępni do obsługi maszyn za granicą, bezpłatne części zamienne, instalacja w terenie, uruchomienie i szkolenie, konserwacja i naprawa w terenie, wsparcie techniczne wideo, wsparcie online
• Surowiec: Pręt stalowy
• Moc: Hydrauliczna
• Użycie: Gięcie blach
• Napięcie: 220V/380V/400V
• Materiał do obróbki: stal aluminium
• Za pomocą: Kwadratowa stalowa belka dwuteowa ect.
• Przetwarzany materiał: Gięcie blachy ze stali miękkiej
• Materiały: Gięcie blachy aluminiowej
• Certyfikacja: ISO 9001:2000
• Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, części zamienne, konserwacja w terenie i serwis naprawczy
