Prasa krawędziowa Cnc z osłoną fotoelektryczną elektrohydrauliczną synchroniczną giętarką

Prasa krawędziowa elektrohydrauliczna

Prasa krawędziowa RAYMAX jest wyposażona w system wyginania CNC dla lepszej jakości, system tylnego zderzaka z serwomechanizmem dla
zwiększone prędkości i graficzna jednostka sterująca z obsługą 3D do symulacji sekwencji gięcia i punktów kolizji. Zwiększono również prędkość roboczą, skok, światło dzienne i wydajność prasowania maszyn serii GENIUS. Przyszłość – w wyniku rosnących kosztów energii i coraz bardziej efektywnych kosztowo napędów z regulacją prędkości, oferowanych na rynku, rozwiązania o zmiennej prędkości są coraz bardziej zaawansowane.

Specyfikacja produktu

Rodzaj	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Siła nominalna (KN)	630	800	1000	1600	2000	2500	3000
Długość gięcia (mm)	2500	3200	3200	3200	3200	2700	3200
Odległość pionowa (mm)	1900	2700	2700	2700	2700	2700	2700
Głębokość gardła (mm)	350	350	400	400	400	400	400
Przesuw suwaka (mm)	170	170	200	200	200	200	200
Maks. Otwarcie (mm)	380	380	420	420	420	420	420
Moc główna (kw)	5.5	7.5	7.5	11	15	15	22
Pijące Cylindry	2	3	3	3	3	3	3
Osie kontrolne	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Podróż w osi X (mm)	500	500	500	500	500	500	500
Prędkość osi X (mm/s)	200	200	200	200	200	200	200
Wymiar ogólny (DxSxW) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Waga (w tonach)	5.8	7.8	8.5	11	14.2	15.6	16.8

Konfiguracja produktu

System sterowania DA-53T

* Nawigacja dotykowa „klawisz skrótu”

* Kolorowy wyświetlacz TFT o przekątnej 10,1 cala o wysokiej rozdzielczości

*Do 4 osi (Y1,Y2 + 2 osie pomocnicze)

*Kontrola ukoronowania

*Biblioteka narzędzi / materiałów / produktów

*Sterowanie serwomechanizmem i falownikiem

* Zaawansowane algorytmy sterowania osi Y dla zaworów w pętli zamkniętej i otwartej.

*TandemLink (opcja)

* Interfejs pamięci USB

* Oprogramowanie offline Profile-T

Szybkie mocowanie

*Standardowe dolne matryce z podwójnym V o różnej wielkości i różnych kształtach szczelin do wyboru, wygodne do wymiany matryc, zdolne do gięcia zwykłych płyt, z wysokim stosunkiem kosztów do wydajności stołu warsztatowego CNC z podwójnym V, wygodnym do montażu matryc segmentowych.

Tajwan Śruba kulowa HIWIN i prowadnica liniowa

* Wyposażony w śrubę kulową Taiwan HIWIN i liniową szynę prowadzącą, tylny zderzak przyjmuje poziomą konstrukcję powłoki instalacyjnej o wysokiej stabilności, podwójna szyna prowadząca z pojedynczą powłoką, wysoka precyzja, napęd osi X, automatyczny system CNC

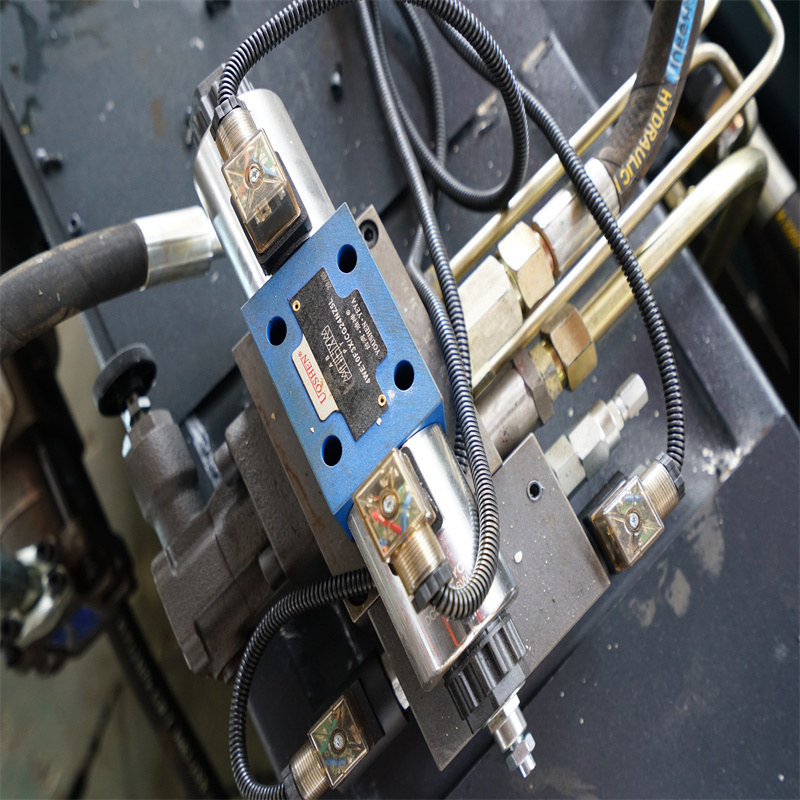

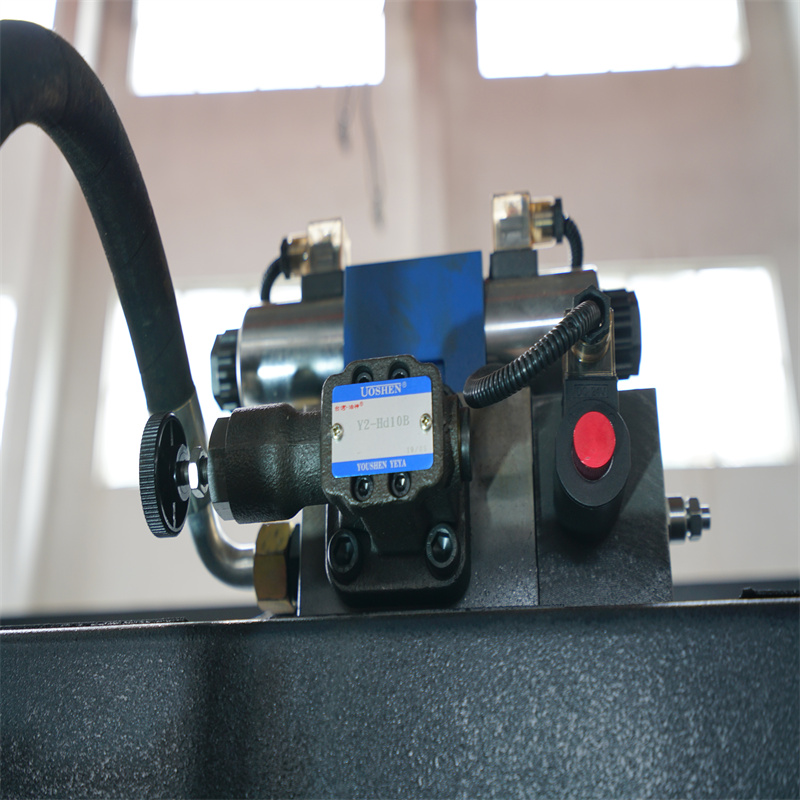

Znany na całym świecie zestaw wartości hydraulicznych

Zastosuj najwyższej jakości zawór butli BOSCH REXROTH w Niemczech, aby zapewnić wysoką wydajność i wysoką niezawodność, brak wycieków i usterek.

Mechaniczne wyginanie w osi V

Mechaniczne wyginanie w osi V, poprawiające dokładność kąta gięcia i liniowość

Silnik Siemens

Gwarantuje żywotność maszyny i zmniejsza hałas podczas pracy

Przełącznik nożny

* Jest ruchomy i może zatrzymać pracę w dowolnym momencie za pomocą przycisku awaryjnego. Wydłużenie żywotności i opcjonalna czułość. Jest bardziej niezawodny.

Ręczny palec tylnego miernika

*2 do 5 palców tylnego zderzaka (standard 3)

0pompa oleju

* Amerykańska znana na całym świecie marka pomp hydraulicznych. Działa dobrze i zapewnia dużą moc dla całego systemu. Zastosowanie pompy Sunny zapewnia żywotność pompy i niższy poziom hałasu podczas pracy.

Narzędzia 42CrMo

* Matryce wykonane są ze stali 42CrMo, twardość po obróbce cieplnej do 42 stopni, zapewniająca żywotność matrycy

Hiszpania Linijka do krat FAGOR

*Sygnał położenia suwaka jest przesyłany do sterownika przez linijkę kratową FAGOR z Hiszpanii, a następnie sterownik CNC dostosowuje ilość paliwa w zbiorniku, zmieniając synchroniczny rozmiar otwarcia zaworu, tym samym kontrolując suwak (Y1, Y2) działający na tej samej częstotliwości, utrzymując równoległość stan stołu roboczego.

Potężna szafka

*Francuska elektryka firmy Schneider zapewniająca stabilność maszyny oraz serwonapęd Estun do kontroli dokładności osi X, Y.

*Otwarte drzwi

*Wyłącz

Detale

• Skok suwaka (mm): 120 mm
• Poziom automatyczny: w pełni automatyczny
• Głębokość gardła (mm): 320 mm
• Typ maszyny: Zsynchronizowany
• Długość stołu roboczego (mm): 3200
• Szerokość stołu roboczego (mm): 3200 mm
• Wymiar: 3500x1700x2200mm
• Stan: nowy
• Miejsce pochodzenia: Chiny
• Materiał / obrabiany metal: mosiądz / miedź, stal nierdzewna, stop, stal węglowa, aluminium
• Automatyzacja: automatyczna
• Dodatkowe usługi: cięcie na długość
• Rok: 2021
• Waga (kg): 2800
• Moc silnika (kw): 13,5 kW
• Kluczowe punkty sprzedaży: automatyczne
• Gwarancja: 2 lata
• Obowiązujące branże: hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, fabryka żywności i napojów, gospodarstwa rolne, restauracja, użytku domowego, handel detaliczny, sklep spożywczy, drukarnie, prace budowlane, energia i górnictwo, sklepy spożywcze i napoje , Inne, Firma Reklamowa
• Lokalizacja salonu: Brak
• Rodzaj marketingu: Nowy produkt 2021
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe elementy: łożysko, silnik, pompa, sterownik PLC, silnik
• System sterowania CNC: DA53T
• Funkcja: Gięcie blachy
• Moc: 13kW
• Nazwa produktu: prasa krawędziowa
