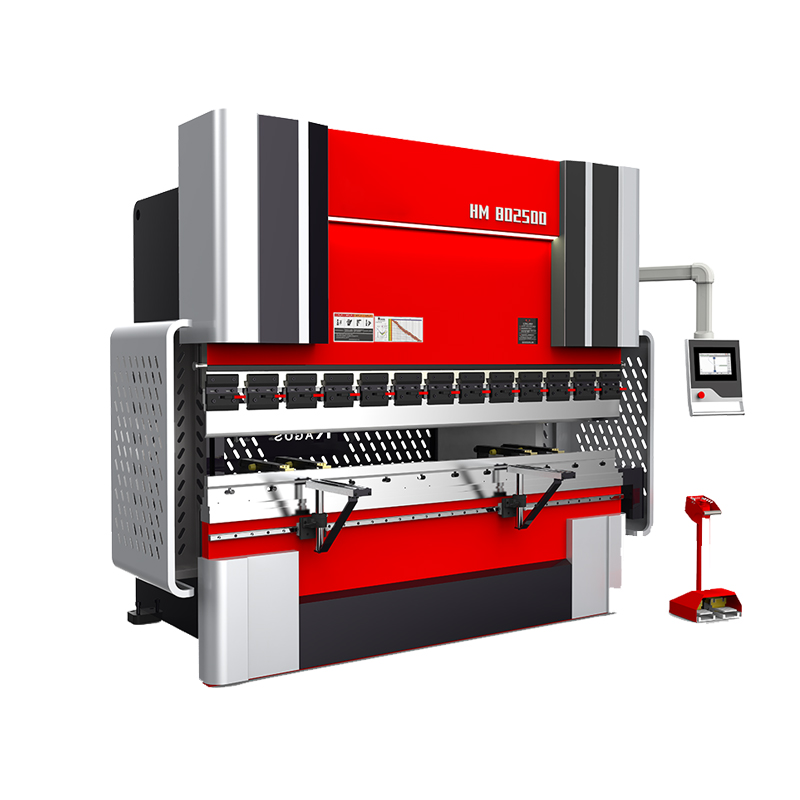

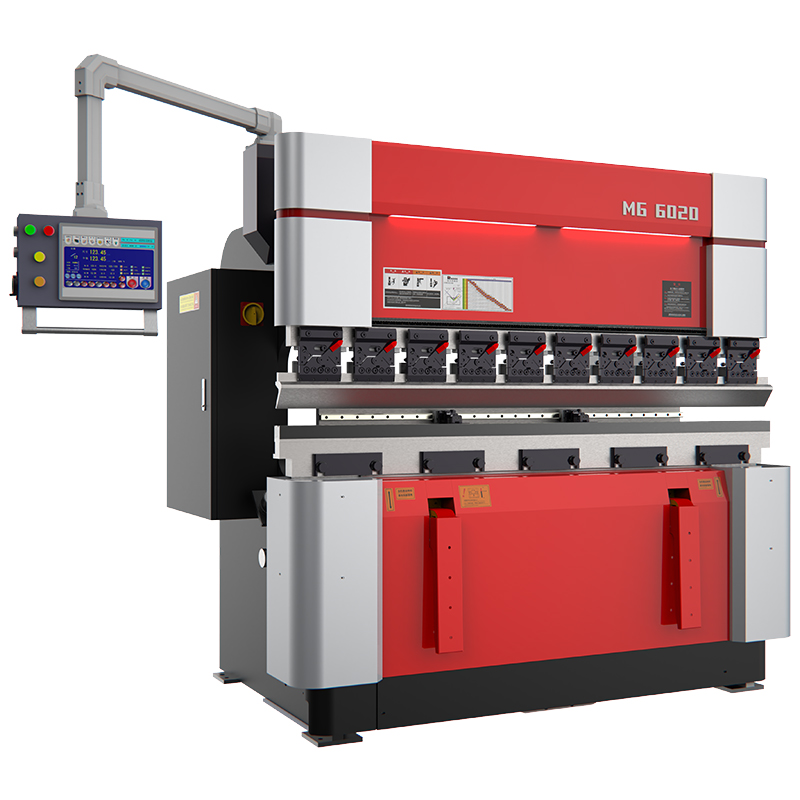

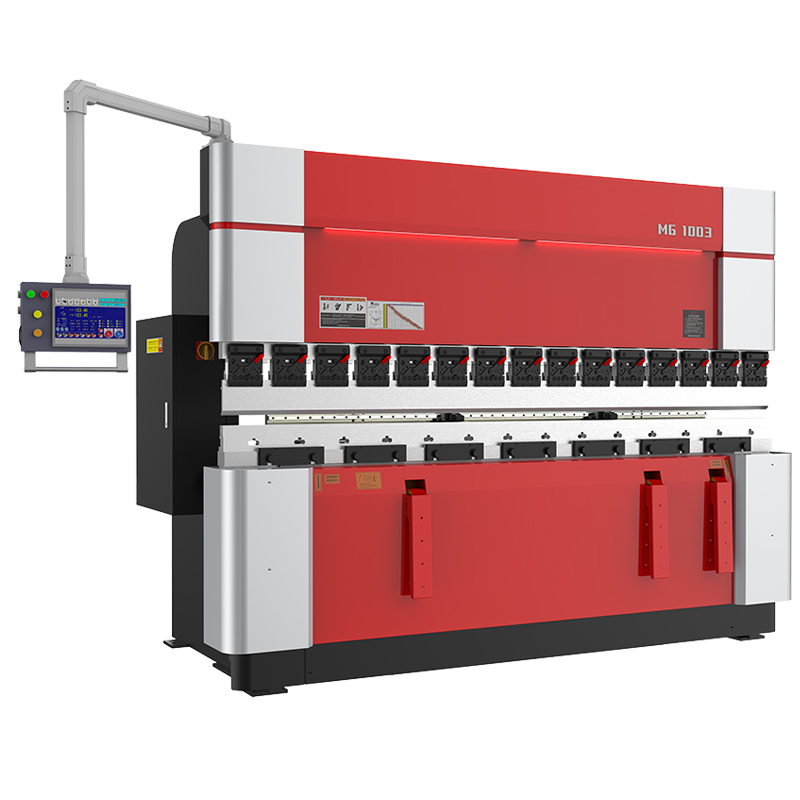

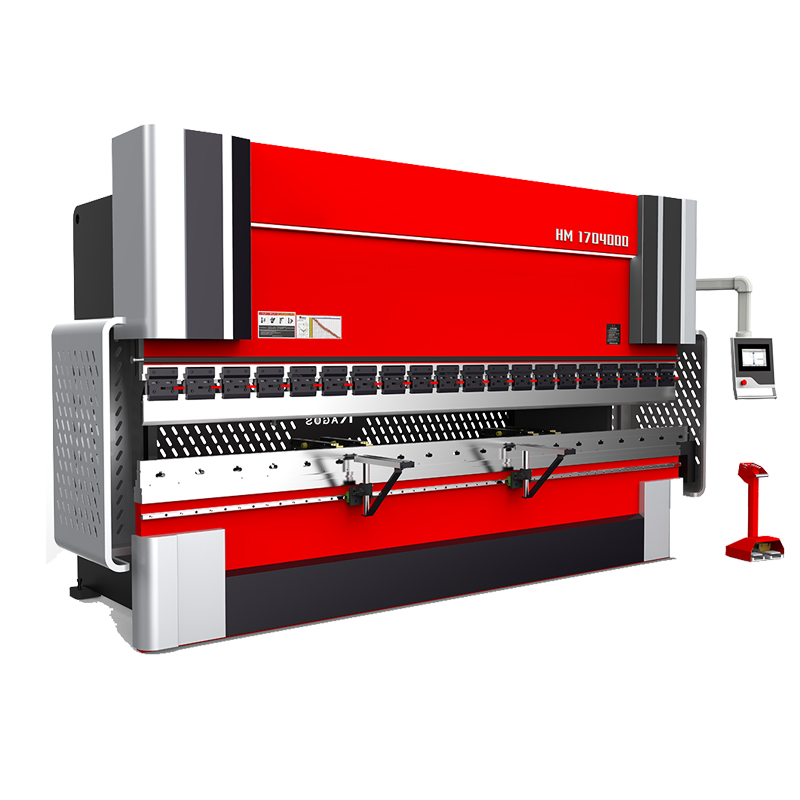

Hydrauliczna prasa krawędziowa do gięcia blachy stalowej

Przegląd produktów

Specyfikacja produktu

NIE.	Detale	Oryginalny producent	Nazwa handlowa
1	System NC	Holandia	Seria DELEM DA-53 (dopasowanie)
		Szwajcaria	CYBELEC CT8 (standardowy)
2	Uszczelniony enkoder liniowy	Indyk	OPKON
3	System hydrauliczny	Niemiecki	REXROTH/ ARGOS-HYTOS
4	Pompa olejowa	Ameryka/Japonia	SŁONECZNY/ NACHI
5	Śruba kulkowa	Tajwan	HIWIN/ PMI
6	Prosta szyna prowadząca	Tajwan	HIWIN/ PMI
7	Foka	Japonia	Japonia NOK
8	Przełącznik powietrza	Francja	Schneidera
9	Przekaźnik miniaturowy	Francja	Schneidera
10	Stycznik AC	Francja	Schneidera
11	Przycisk	Francja	Schneidera
12	Elementy elektryczne	Japonia	Omron
13	Złącze kielichowe	USA	EATON

Parametry techniczne i specyfikacja z 130 tonami
Długość stołu warsztatowego		3200	mm
Odległość między kolumnami		2700	mm
Skok suwaka		200/250	mm
Wysokość otwarta		450/500	mm
Głębokość gardła		400	mm
Numer osi NC		Y1、Y2、X、R、V	osie
Moc silnika głównego		11	kw
Prędkość poślizgu	Szybko w dół	180	mm
	Praca	10	mm
	Zwrócić	160	mm
Oś X tylnego zderzaka	Uderzenie	600	mm
	maksymalna prędkość	350	mm/s
	Dokładność zmiany pozycji	≤0,05	mm
Tylny miernik osi R	Uderzenie	200	mm
	maksymalna prędkość	200	mm/s
	Dokładność zmiany pozycji	≤0,05	mm
Wymiary maszyny	Długość	3800	mm
	Szerokość	1850	mm
	Wzrost	2750	mm
Ciężar maszyny	/	9000	kg

Konfiguracja produktu

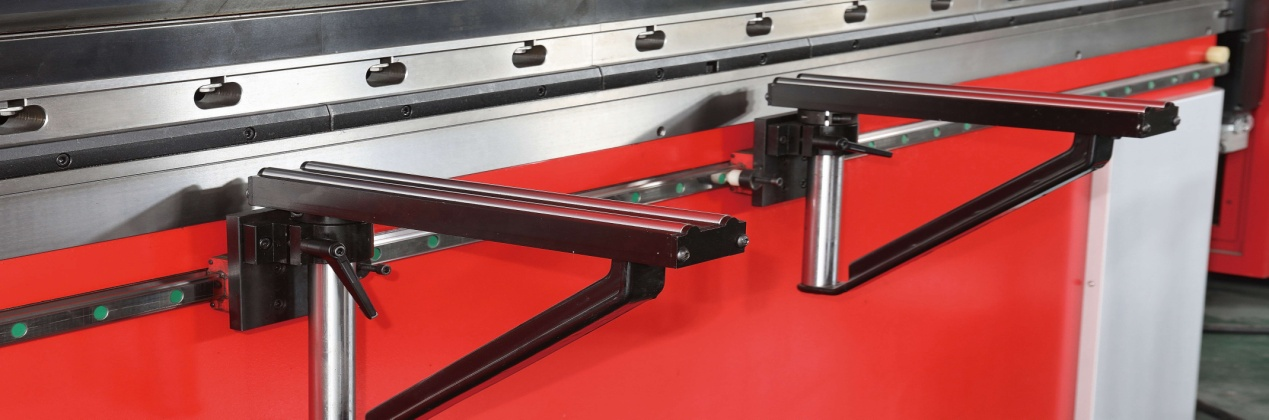

Ruchoma przednia rama nośna: porusza się wzdłuż szyny prowadnicy liniowej i można ją zaparkować w dowolnej pozycji, aby wspomóc gięcie i uczynić pracę wygodną i wydajną.

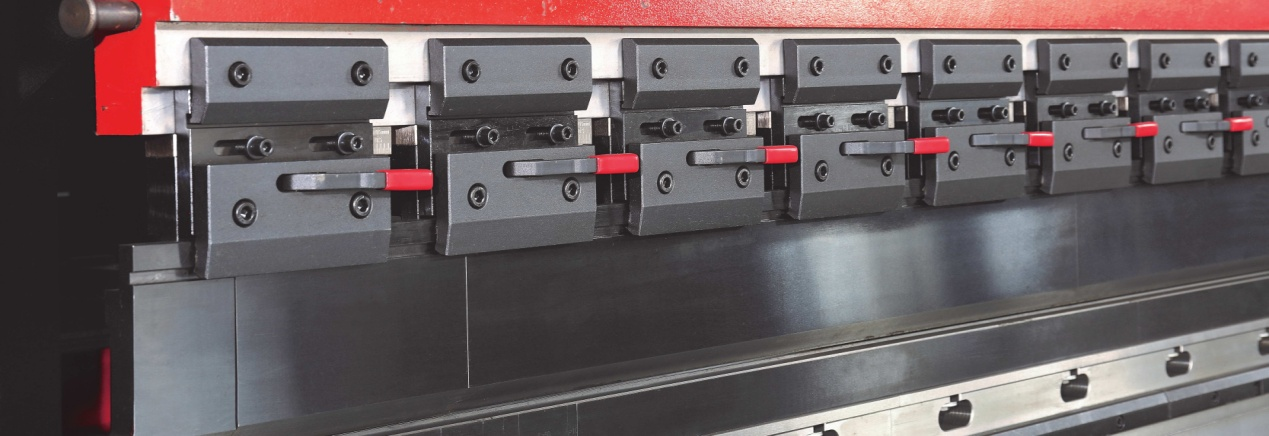

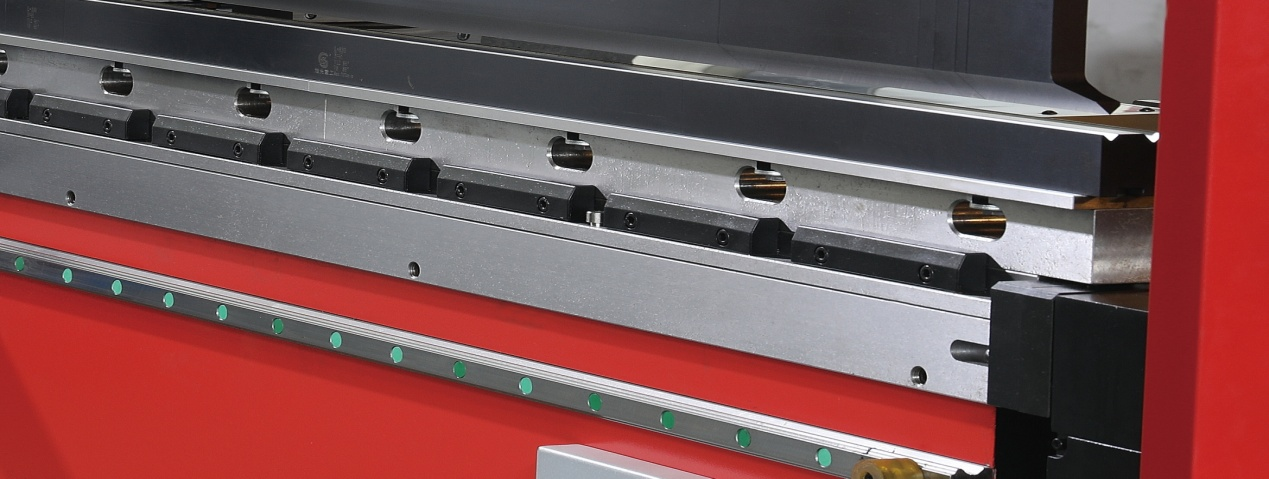

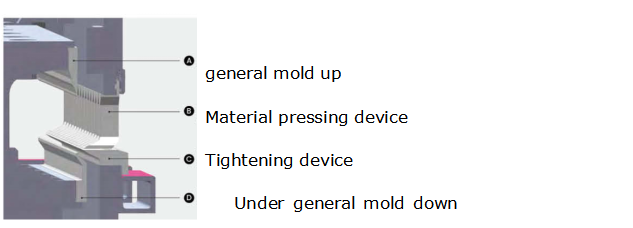

Wysoka precyzja i szybki system mocowania: szybka i łatwa wymiana oprzyrządowania, zmniejszająca siłę roboczą i zwiększająca produktywność.

Wysokiej jakości oprzyrządowanie do pras krawędziowych: całe hartowane, precyzyjne oprzyrządowanie do pras krawędziowych CNC jest trwałe.

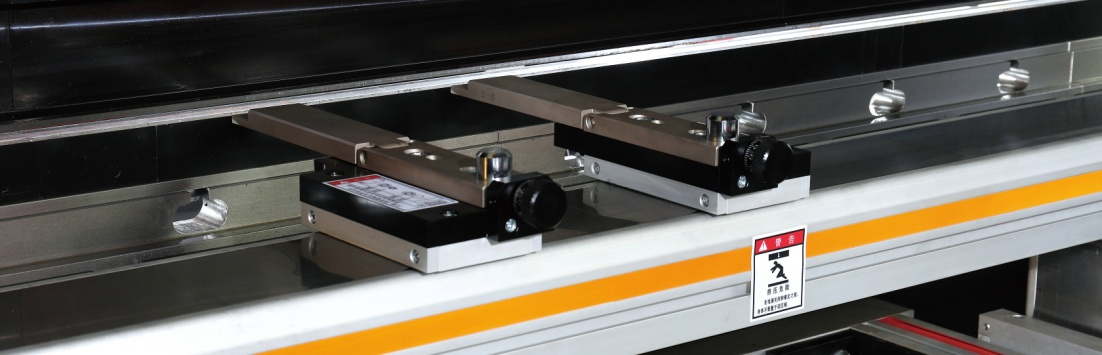

Wysoka precyzja i stabilny system tylnego zderzaka (opcjonalnie): nowa i unikalna konstrukcja podwójnej prowadnicy liniowej, aby zapewnić dobrą dokładność pozycjonowania. Konstrukcja przystanków wielostopniowych, aby zwiększyć zakres pozycjonowania, powyżej ceny w wartości.

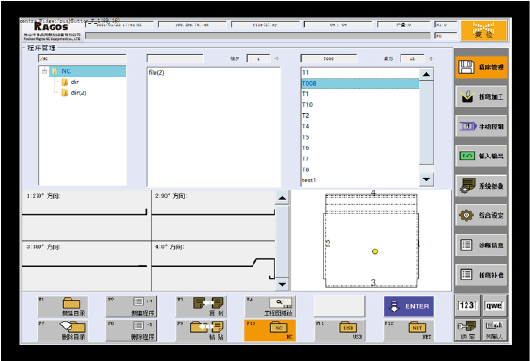

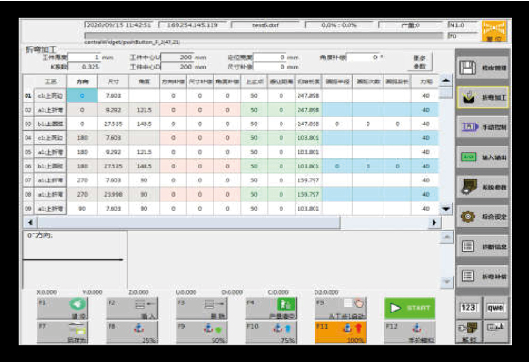

Łatwy w obsłudze system sterowania cnc może pomóc zaoszczędzić czas, aby poprawić wydajność pracy.

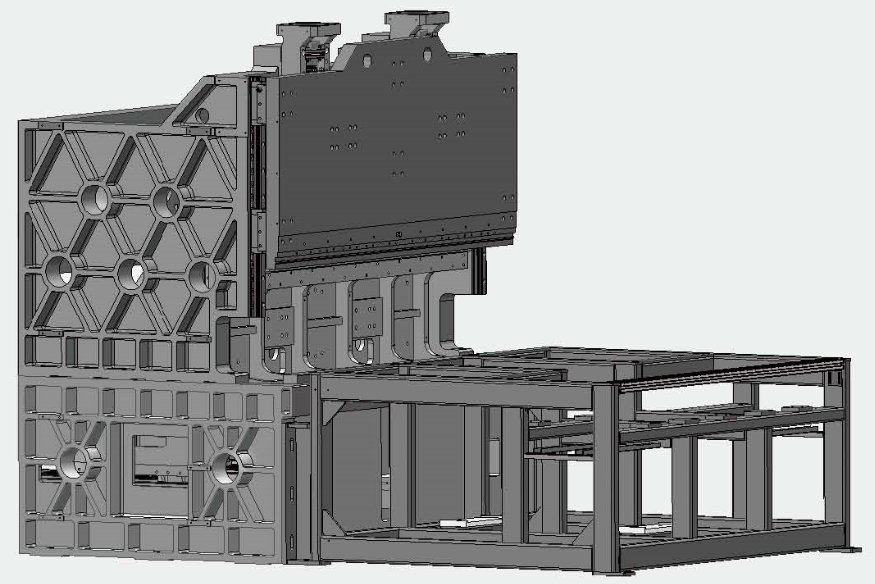

Odlewany korpus maszyny (o stabilnej konstrukcji, małej deformacji i wysokiej precyzji)

Technologia obrabiarek

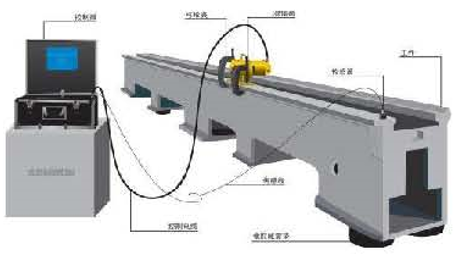

Ulga w starzeniu wibracyjnym

Ulga w starzeniu wibracyjnym

Aby wyeliminować wewnętrzne naprężenia obrabianego przedmiotu, upewnij się, że maszyna pracuje przez długi czas z dużą precyzją.

Zakończona obróbka

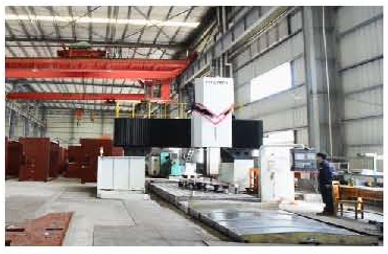

Obróbka wykończona: Posiadane duże poziome frezarki bramowe spełniające wymagania precyzyjnej obróbki Ragos, zapewniają również wysokiej jakości bazę montażową.

Naturalne starzenie: Ramy maszyn muszą być umieszczane naturalnie przez 6 miesięcy, aby uwolnić naprężenia wynikające z obróbki cieplnej, co ma zapewnić stabilną dokładność i wyższą sztywność.

Poniżej znajduje się obróbka pościeli maszynowej

Zegnij

Schylać się

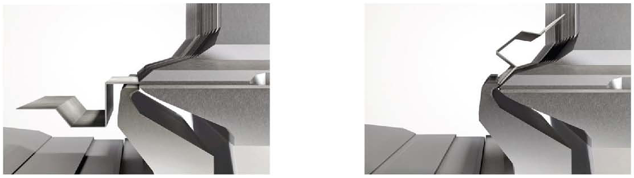

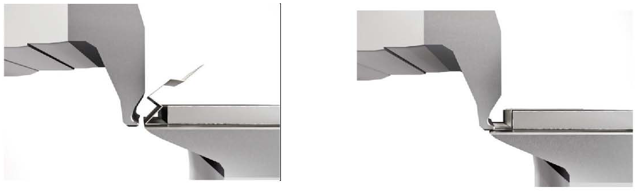

Spłaszczanie i zginanie

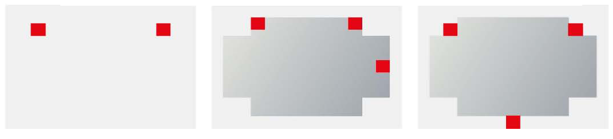

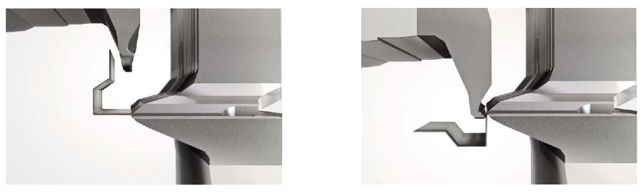

System pozycjonowania arkuszy

Pozycjonowanie ogona Wstępne pozycjonowanie płyty Pozycjonowanie końcowe

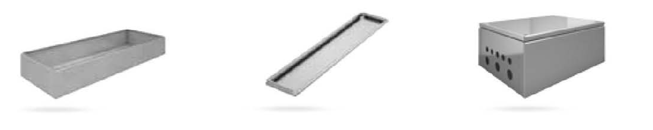

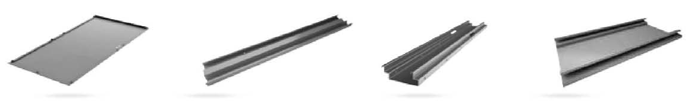

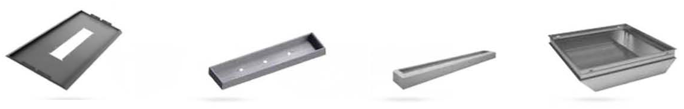

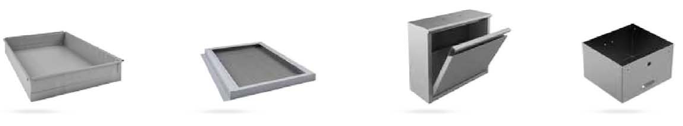

Próbki produktów

Detale

• Skok suwaka (mm): 300 mm
• Poziom automatyczny: w pełni automatyczny
• Głębokość gardła (mm): 400 mm
• Typ maszyny: Drążek skrętny
• Długość stołu roboczego (mm): 4000
• Szerokość stołu roboczego (mm): 2500 mm
• Wymiar: 4000*2500*3600
• Stan: nowy
• Materiał / obróbka metalu: stal nierdzewna, stop, stal węglowa, aluminium
• Waga (kg): 7000
• Moc silnika (kw): 25 kW
• Kluczowe punkty sprzedaży: wysoki poziom bezpieczeństwa
• Gwarancja 1 rok
• Obowiązujące branże: warsztaty naprawy maszyn, zakład produkcyjny, użytku domowego, prace budowlane, firma reklamowa
• Lokalizacja salonu: Brak
• Rodzaj marketingu: Nowy produkt 2020
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 1 rok
• Podstawowe elementy: łożysko, silnik, przekładnia, silnik
• Nazwa produktu: Hydrauliczna giętarka CNC
• Surowiec: Arkusz
• Moc: 7,5kw 10kw 15kw 20kw
• aplikacji: Gięcie blach ze stali nierdzewnej
• Funkcja: Gięcie metalu ze stali
• System sterowania: DA69T-DA66T-DA58T-CT8-CT12
• System CNC: Delem Holland
• Układ hydrauliczny: Bosch Rexroth Niemcy
• Kolor: biały i czerwony
• Główny silnik: Siemens Niemcy
• Zapewniona obsługa posprzedażna: bezpłatne części zamienne, instalacja w terenie, uruchomienie i szkolenie, konserwacja i naprawa w terenie, wsparcie techniczne wideo
• Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online
