W pełni automatyczna giętarka do blach o dużej mocy i prasa krawędziowa Cnc

Opis produktów

Prasa krawędziowa serii PB posiada sztywną ramę zapewniającą minimalne ugięcie pod obciążeniem. Stale ramowe są pochodzenia niemieckiego, kontrolowane ultradźwiękowo i wykonane z materiału ST-44. Spawanie maszynowe odbywa się za pomocą aparatów spawalniczych i robotów spawalniczych. Po spawaniu wykonujemy proces odprężania za pomocą systemu wibracyjnego. Po procesie odprężania rama maszyny trafia na 5-cio osiowe centra obróbcze CNC w celu zapewnienia dokładności. Wszystkie powierzchnie referencyjne i otwory połączeniowe są obrabiane. Wszystkie te procesy chronią czułość ramy maszyny przez długi czas.

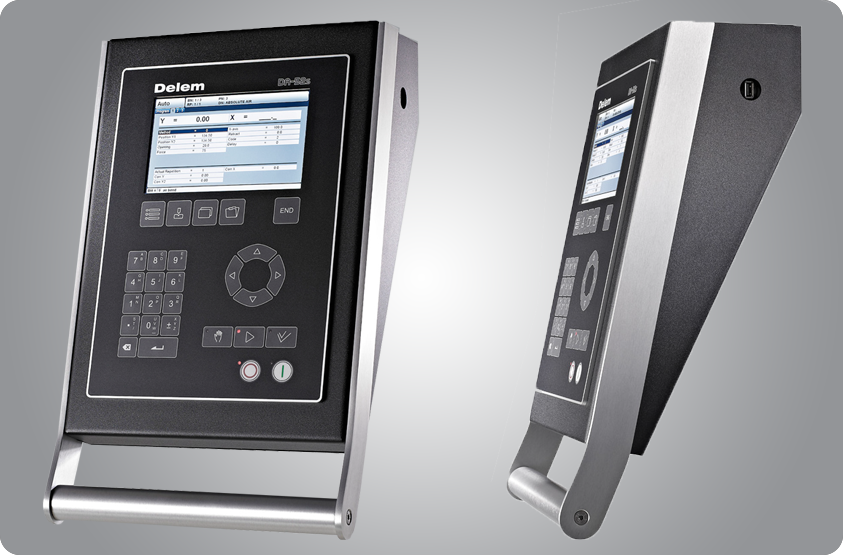

System sterowania CNC

1. Szybkie, jednostronicowe programowanie

2. Nawigacja za pomocą klawiszy skrótów

3. 7-calowy kolorowy wyświetlacz TFT

4. Do 4 osi (Y1, Y2 i 2 osie pomocnicze)

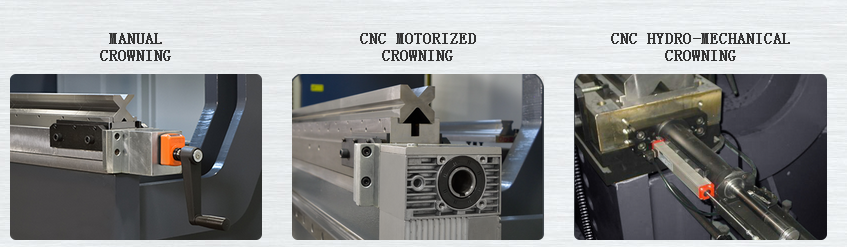

5. Kontrola ukoronowania

6. Biblioteka narzędzi/materiałów/produktów

7. USB, interfejs peryferyjny

8. Zaawansowane algorytmy sterowania osią Y dla zamkniętego

9. Zawory pętli i otwartej pętli 10. Sterownik oparty na panelu z opcjonalną obudową

Szczegóły Obrazy

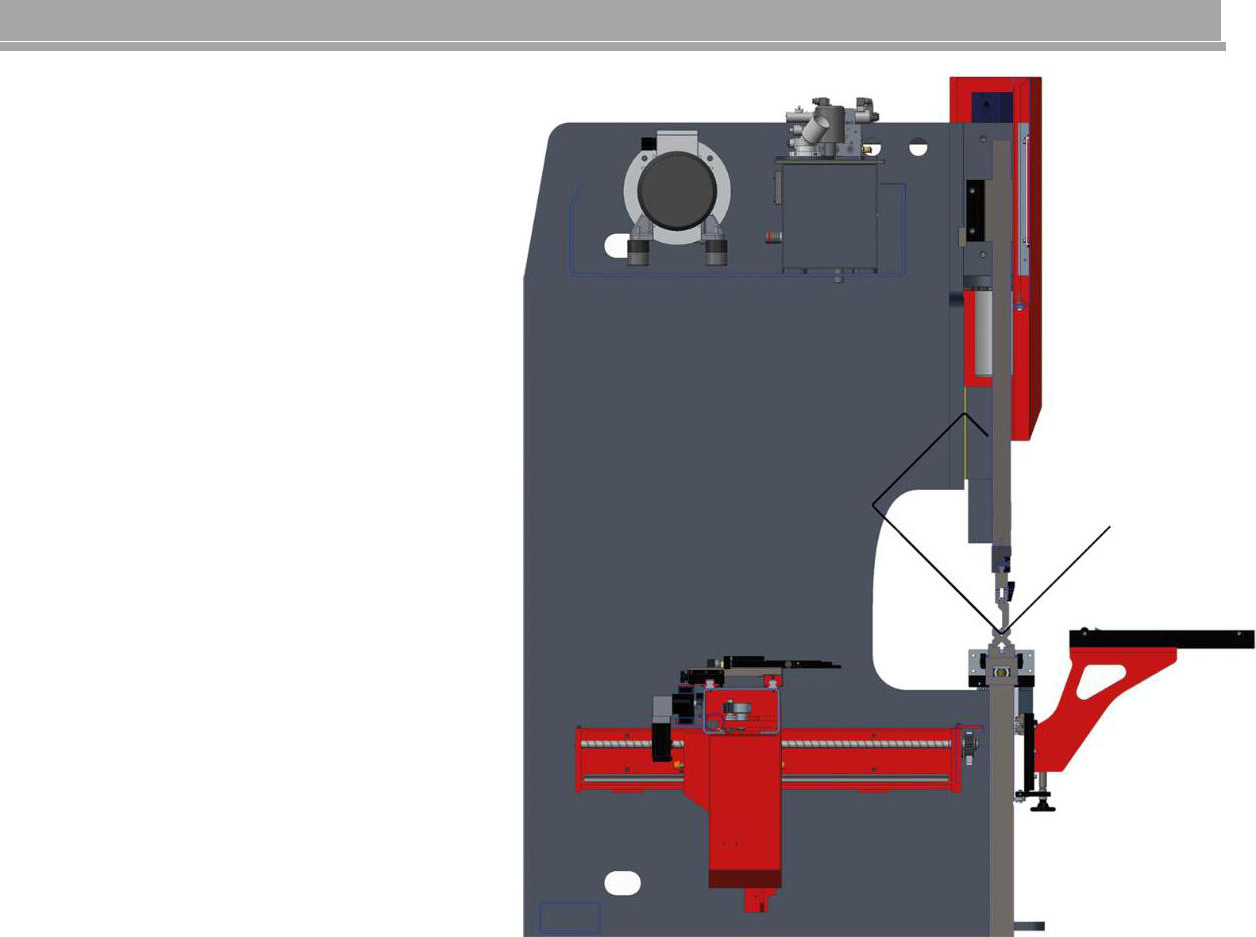

Patrząc z boku:

Duże otwory i skoki serii WC67K ułatwiają wszechstronną produkcję części wymagających zwiększonego prześwitu w celu opłacalnej i łatwej produkcji. Obejmuje to między innymi produkcję pudełek czterostronnych o głębokich przekrojach. Zapewnia to większy luz podczas gięcia części z większymi kołnierzami. W niektórych przypadkach pozwala to nabywcy na zakup prasy krawędziowej o mniejszej całkowitej długości gięcia, co jest oszczędnością kosztów, ponieważ ten duży prześwit umożliwia gięcie dużych kołnierzy na całkowitej długości gięcia maszyny.

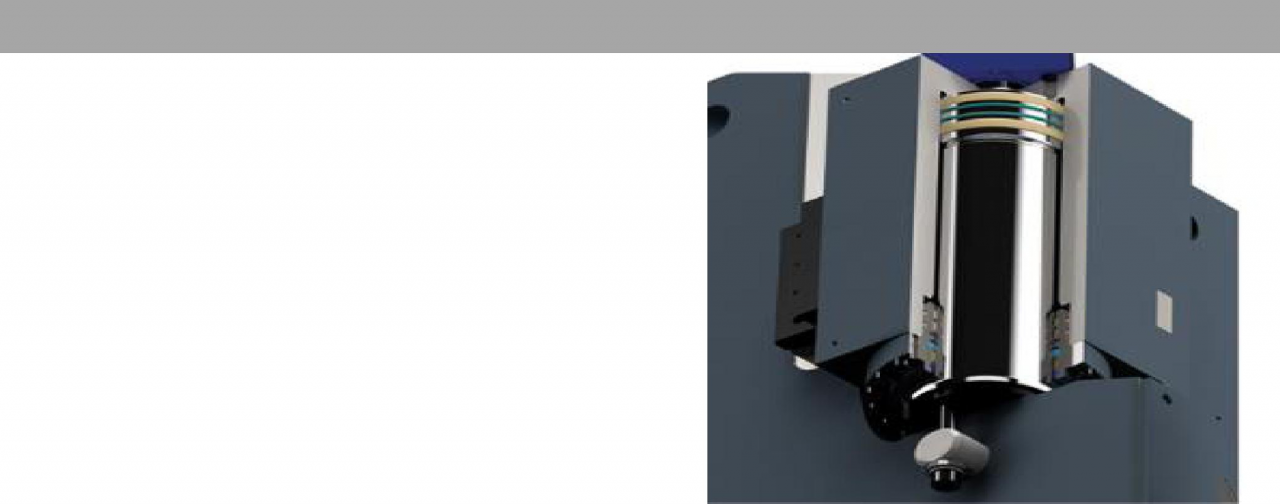

CYLINDRY MASZYNOWE

Aby umożliwić przechylenie bijaka bez uszkodzeń, ponieważ stosujemy połączenia kuliste.
Ten rodzaj połączenia pozwala również na delikatne pochłanianie szczytowych sił.

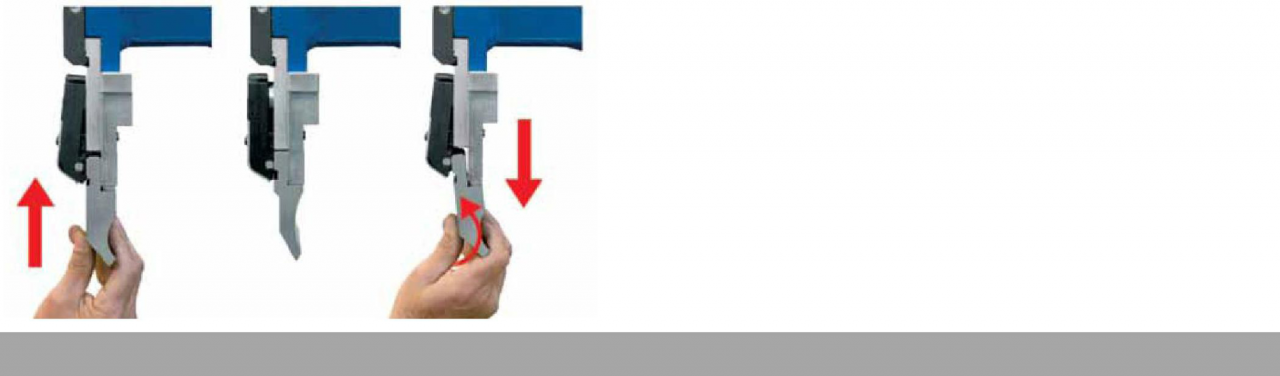

SYSTEM SZYBKIEGO UCHWYTU

System speed grip skraca czas wymiany narzędzi 8,5 raza w porównaniu z tradycyjnymi systemami.

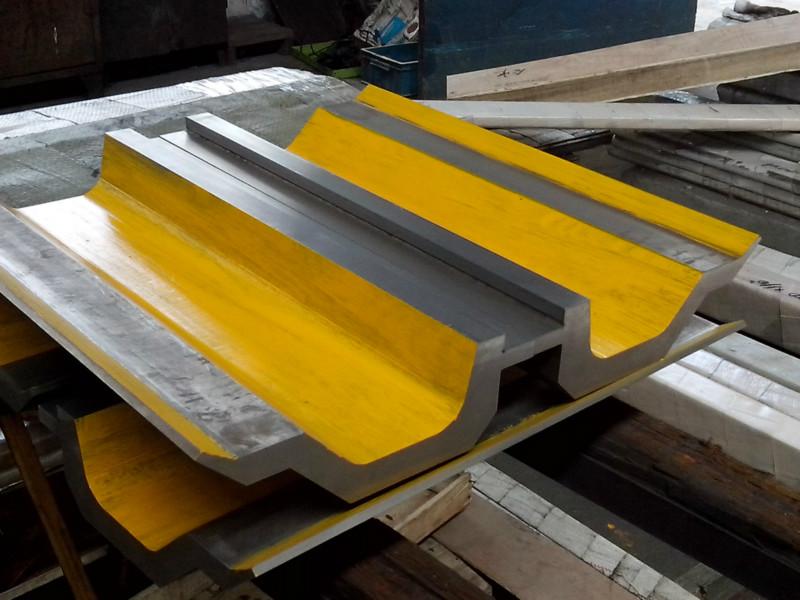

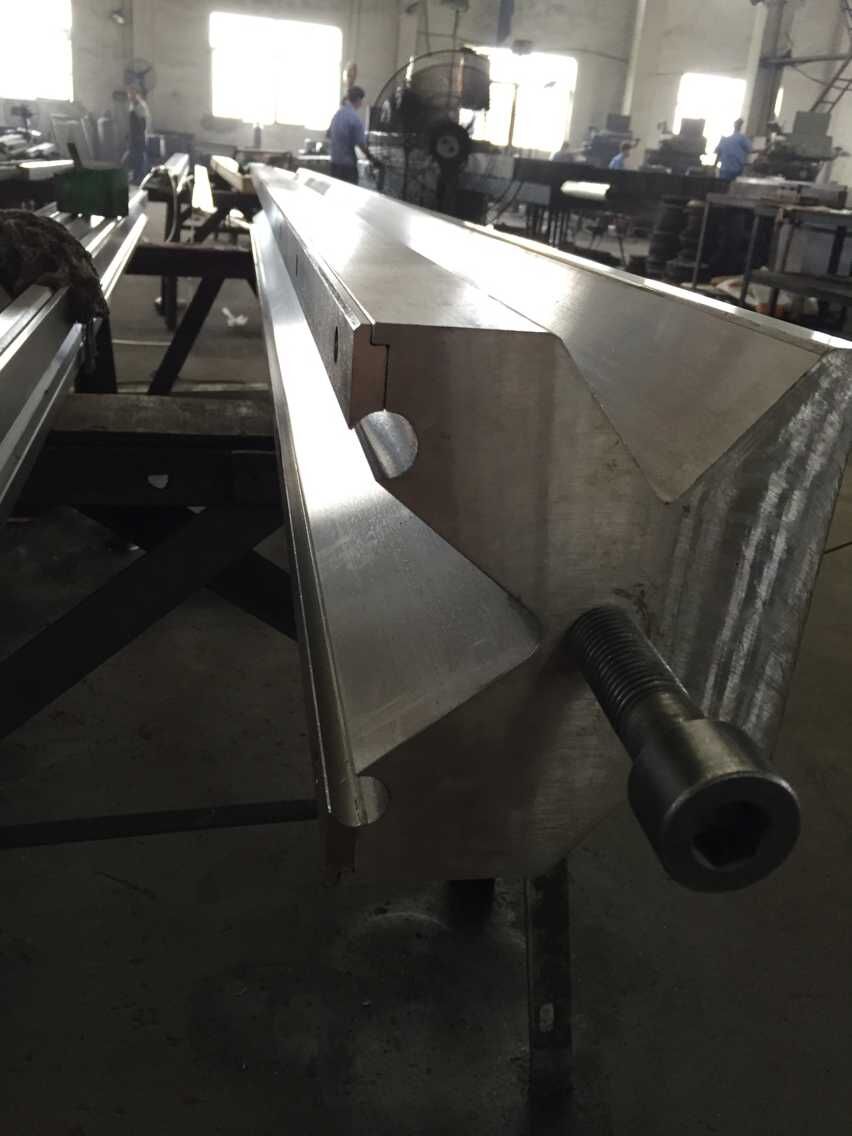

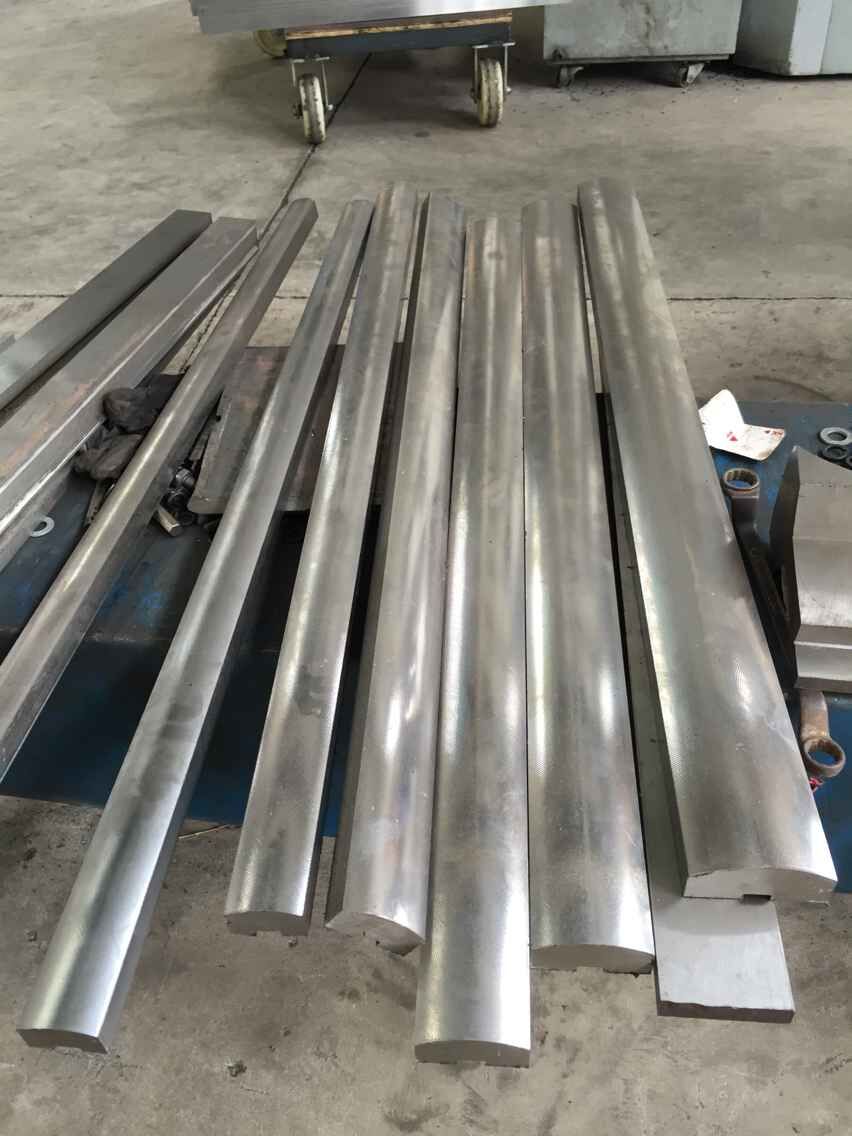

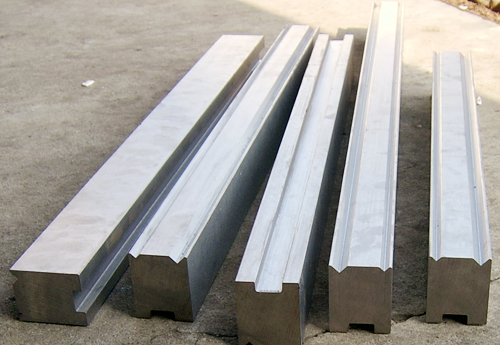

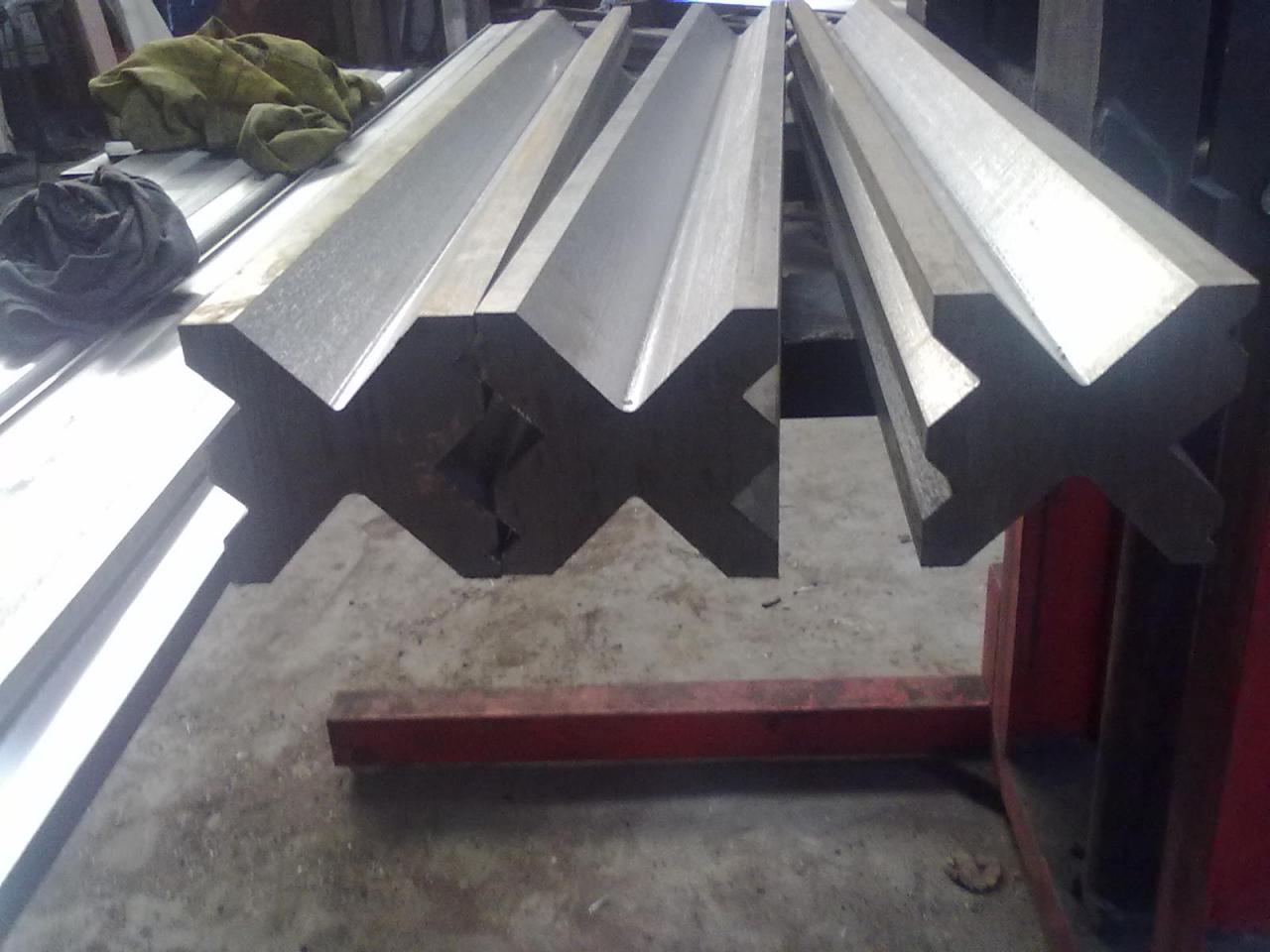

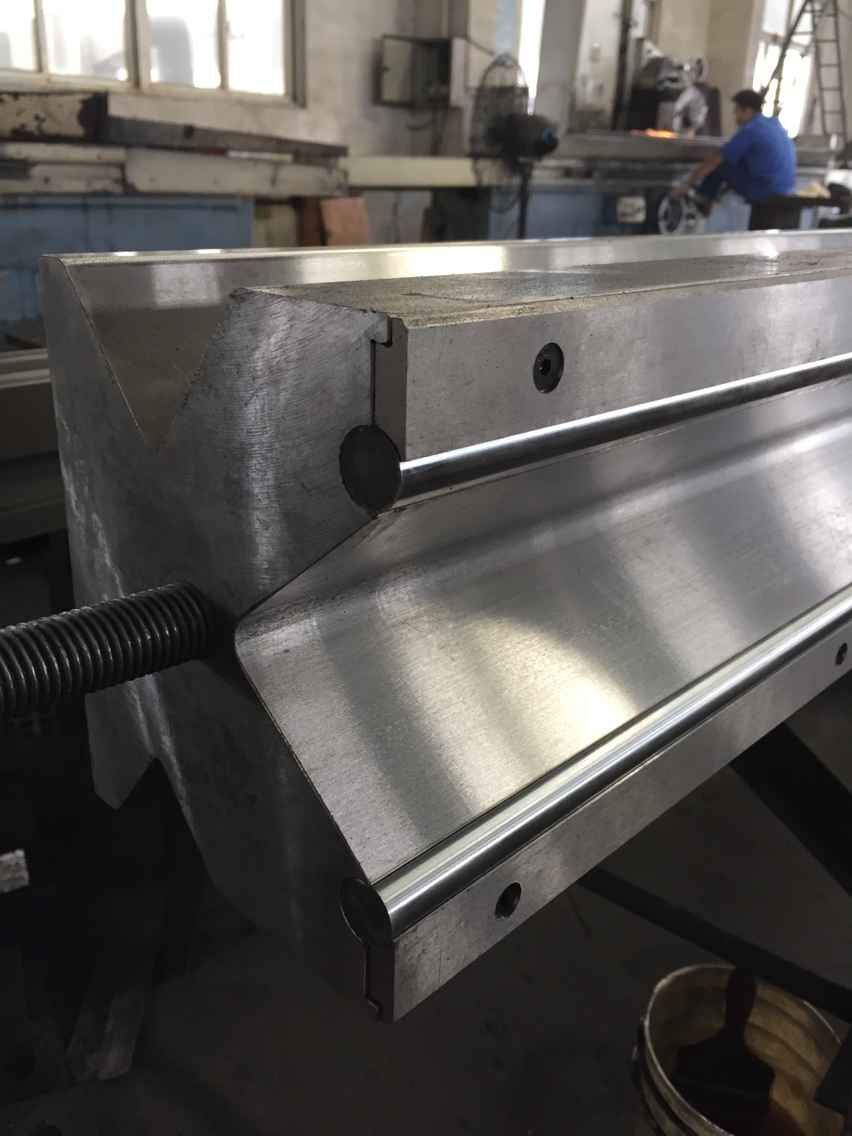

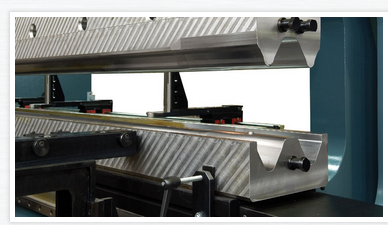

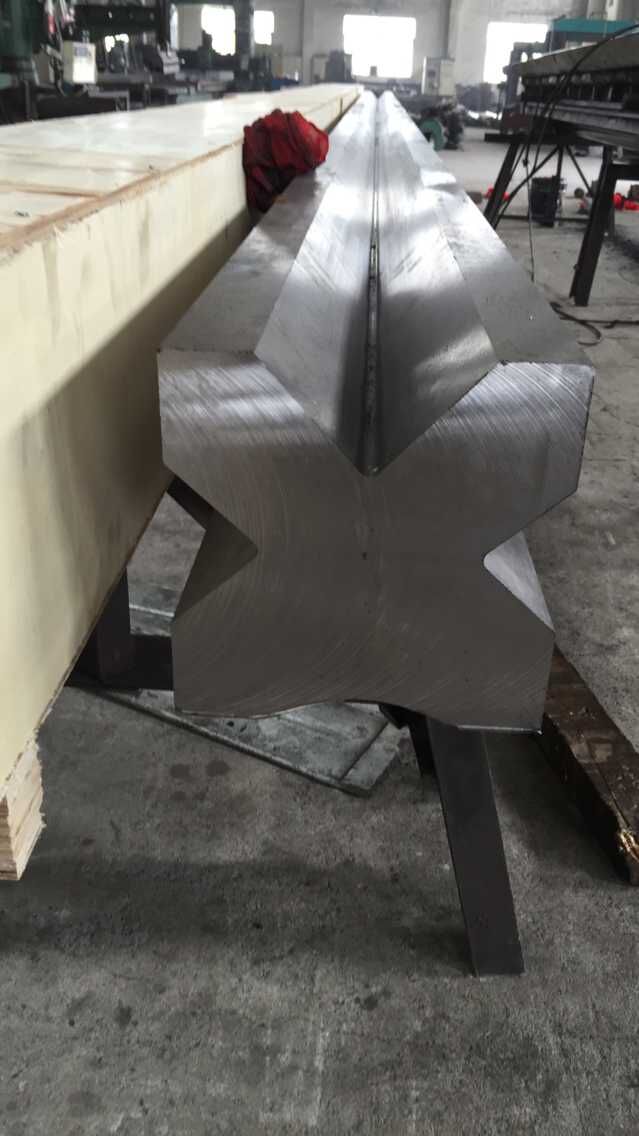

OBRÓBKA

Duży wybór oprzyrządowania, matryc i części w magazynie i gotowych do wysyłki, w tym oprzyrządowanie typu „gęsia szyja”, w stylu standardowym, w stylu amerykańskim i w stylu europejskim; Prasy krawędziowe 4-kierunkowe, matryce wielorowkowe, szybkozaciski, tylne przyrządy pomiarowe i wiele innych.

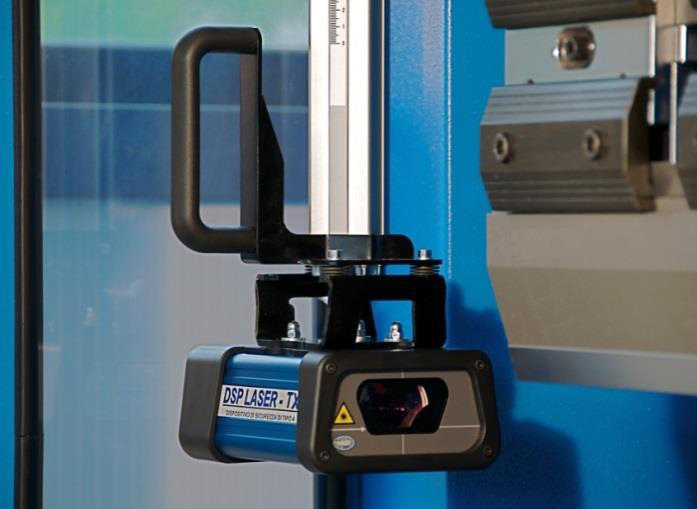

Laserowe systemy bezpieczeństwa

* Innowacyjny wzór ochrony siatki narzędziowej
* Działanie całkowicie sterowane pedałem nożnym

(funkcja gięcia części w kształcie pudełka)

◦Opatentowana kontrola procesu typu 4

◦Innowacyjna technologia bezpieczeństwa

◦automatyczna kalibracja oprzyrządowania.

◦Gięcie pudełka bez eliminowania lub zmniejszania skuteczności systemu bezpieczeństwa.

◦Minimalna wolna prędkość podczas gięcia płaskiego materiału dzięki specjalnemu rozmieszczeniu wiązek laserowych.

◦Dodatkowe monitorowanie maszyny (przyciski zatrzymania awaryjnego i przełączniki blokady bramy)

* Certyfikowany przez CE sterownik bezpieczeństwa kategorii 4 ze zintegrowanymi przekaźnikami sterowanymi siłą i systemem sprzężenia zwrotnego enkodera.

Forma maszynowa:

Detale

• Skok suwaka (mm): 120 mm
• Poziom automatyczny: w pełni automatyczny
• Głębokość gardła (mm): 220 mm
• Typ maszyny: Zsynchronizowany
• Długość stołu roboczego (mm): 2500 mm
• Szerokość stołu roboczego (mm): 120 mm
• Wymiar: 2500*1300*2210
• Stan: nowy
• Miejsce pochodzenia: Anhui
• Materiał / obrabiany metal: mosiądz / miedź, stal nierdzewna, stop, stal węglowa, aluminium
• Automatyzacja: automatyczna
• Dodatkowe usługi: cięcie na długość
• Waga (kg): 4000
• Moc silnika (kw): 5,5 kW
• Kluczowe punkty sprzedaży: automatyczne
• Gwarancja: 2 lata
• Obowiązujące branże: sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, użytku domowego, roboty budowlane, energetyka i górnictwo, firma reklamowa
• Lokalizacja salonu: Brak
• Rodzaj marketingu: Nowy produkt 2021
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe elementy: łożysko, silnik, zbiornik ciśnieniowy
• Certyfikacja: ce
• Zapewniona obsługa posprzedażna: bezpłatne części zamienne
• Nazwa produktu: WC67K 125T/2500mm
• Typ: PB
• aplikacji: Gięcie blach ze stali nierdzewnej
• System sterowania: DA52S
• Długość gięcia: 2500mm
• Ciśnienie nominalne (kN): 1250 kN
• System sterowania CNC: CNC
