Fabrycznie w pełni zautomatyzowana prasa hydrauliczna 160 ton 4000 mm Cnc, 160 ton prasa krawędziowa Ce Cert

Opis produktów

Cała konstrukcja prasy krawędziowej hydraulicznej:

Całkowicie europejska konstrukcja, opływowy wygląd, monoblok, spawana stalowa rama sztywna do momentu ugięcia i wysoka wytrzymałość na rozciąganie z materiału ST44 A1.

CNSanduan PRESS BRAKE zawiera sterowanie CNC E210 lub DELEM DA41, które nie tylko zapewnia bezpieczną obsługę najważniejszych operacji maszyny, ale także oferuje operatorowi znaczną pomoc w przeprowadzeniu całego procesu gięcia.

Wysoka dokładność, wysoka wydajność, prosta i wygodna obsługa, dobra wydajność, korzystna cena i najlepsza obsługa.

Zapewnia sterowanie CNC standardowych 2 osi (Y i X) z ręczną osią R.

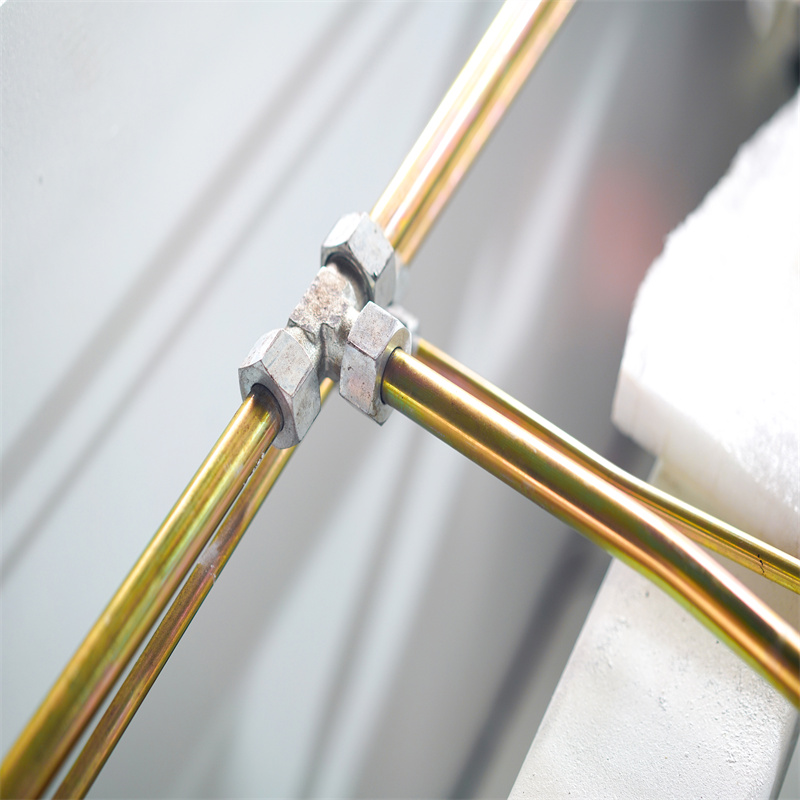

System hydrauliczny:

Zastosuj zintegrowany hydrauliczny układ sterowania, bardziej niezawodny i łatwy w konserwacji. Układ hydrauliczny firmy Bosch –
Rexroth, Niemcy.

W obwodzie regulacyjnym zastosowano niezwykle niezawodne i precyzyjne zawory Bosch – Rexroth. Każdy pełny cykl roboczy można osiągnąć poprzez sterowanie zaworem hydraulicznym.

Wszystkie uszczelki w cylindrze to PARKER z USA, najbardziej znana marka, dobra jakość i wysoka wydajność!

Zabezpieczenie przed przeciążeniem jest wyposażone w układ hydrauliczny, który zapewnia brak wycieków, a poziom oleju można bezpośrednio odczytać lub zobaczyć.

Możliwość ciągłej pracy pod obciążeniem znamionowym, stabilna praca i wysoka precyzja.

Instalacja elektryczna i blokada bezpieczeństwa:

Panel elektryczny z układem chłodzenia zaprojektowany zgodnie z normami CE i składający się z automatyki i urządzeń elektrycznych marki SIEMENS.

Ogrodzenie ochronne i blokada bezpieczeństwa zapewniająca bezpieczeństwo pracy. Miej ruchomy przełącznik pedału jedną ręką, łatwy do
obsługiwać.

Przednie osłony boczne z wyłącznikami bezpieczeństwa, osłony tylnego światła (kategoria 4), pedał nożny zgodny z rozporządzeniem CE.

Maszyna posiada certyfikat CE Unii Europejskiej i certyfikat systemu jakości ISO

Synchroniczny system sterowania:

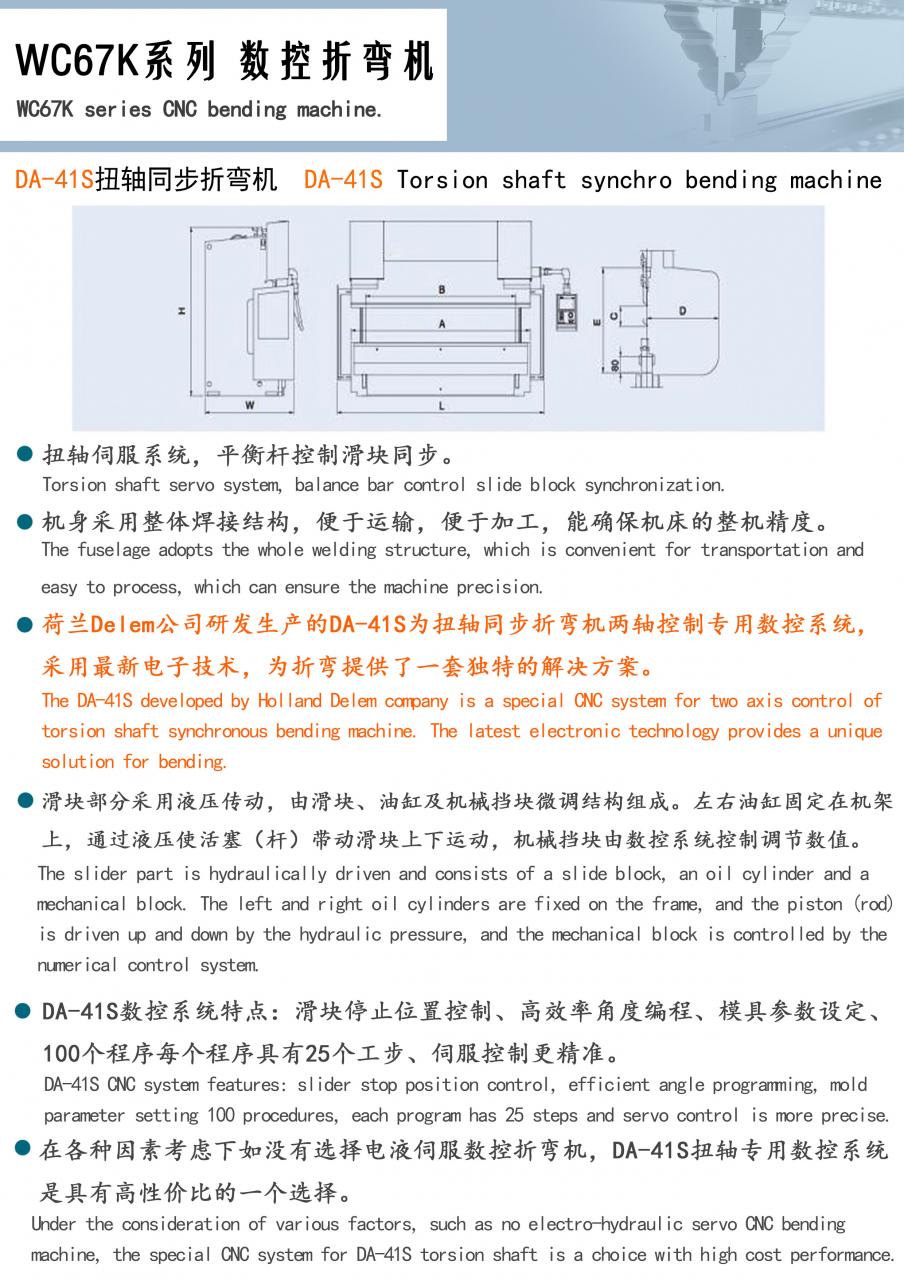

Slide synchro system: zastosuj stalowy system synchronizacji drążków skrętnych, prosty w konstrukcji i wysokiej dokładności, zapewnia równoległość między belkami do synchronizacji.

2 końce suwaka mają 2 widełki synchro, które sprawiają, że system wykorzystuje kompensację górnej matrycy, aby poprawić precyzję hamowania.

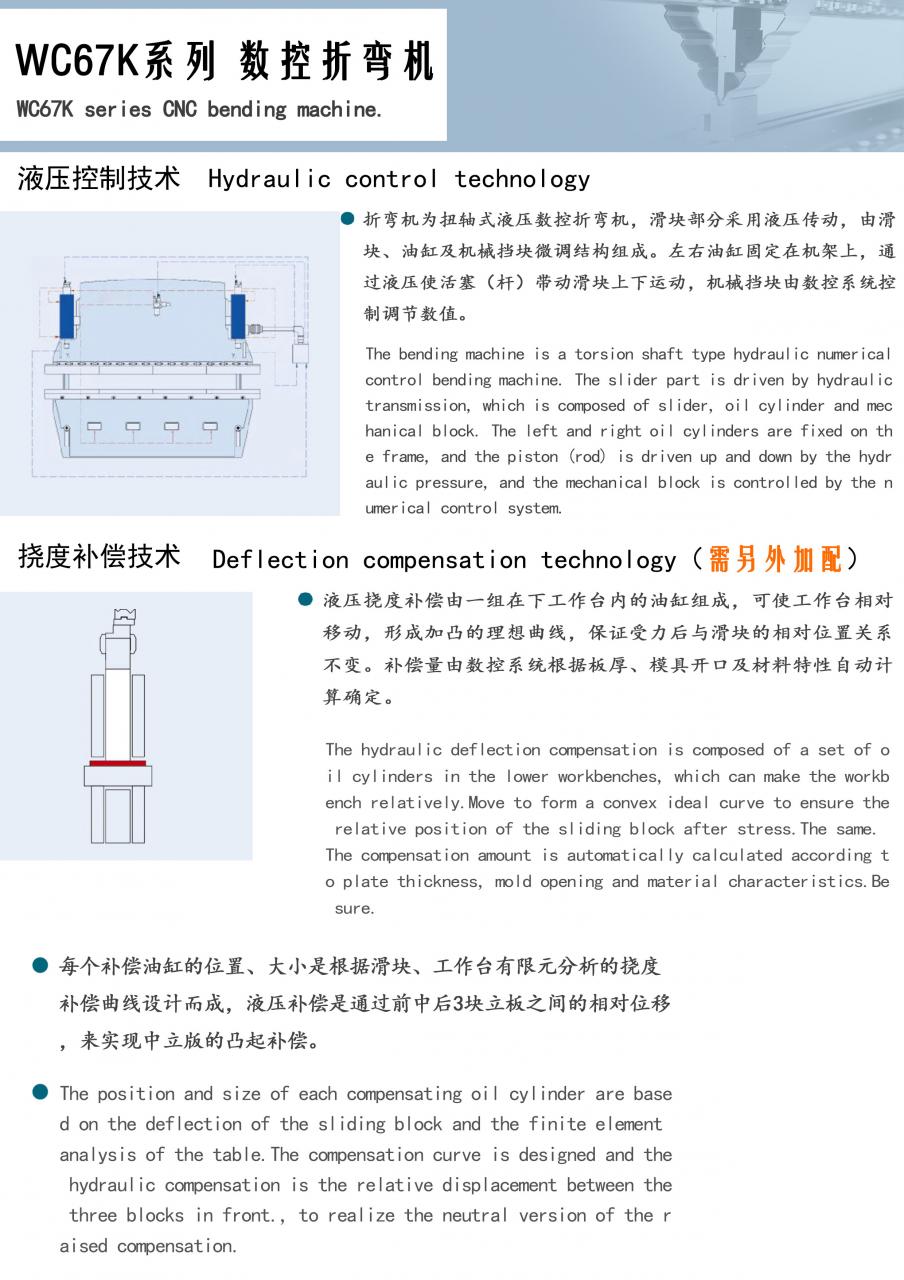

Stół roboczy przyjmuje szczególną konstrukcję, skutecznie zmniejszając zniekształcenie korony dolnego narzędzia.

Regulacja głębokości gięcia i struktury RAM:

Dokładność gięcia i niezmienność powtarzalności uzyskuje się dzięki prostemu mechanicznemu systemowi o regulowanej głębokości Automatyczne (odczyt cyfr) i zmotoryzowanemu (sterowanie CNC E210 lub DA41) Regulowane.

Może powoli przesuwać tłok, co pozwala operatorowi wygodnie kontrolować obrabiany przedmiot.

Uniwersalna powierzchnia mocowania górnego narzędzia może być sprostana wymaganiom mocowania najdalszego narzędzia.

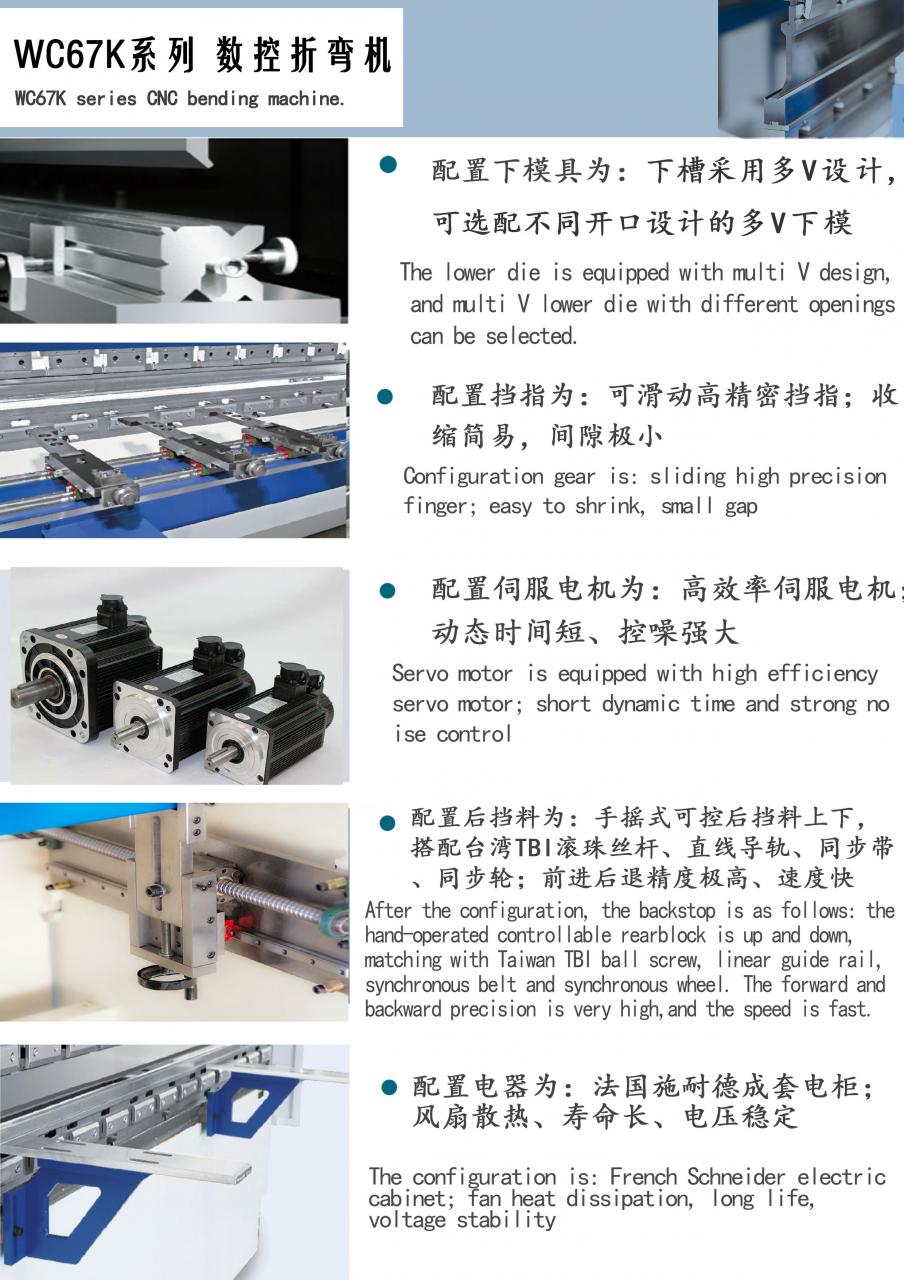

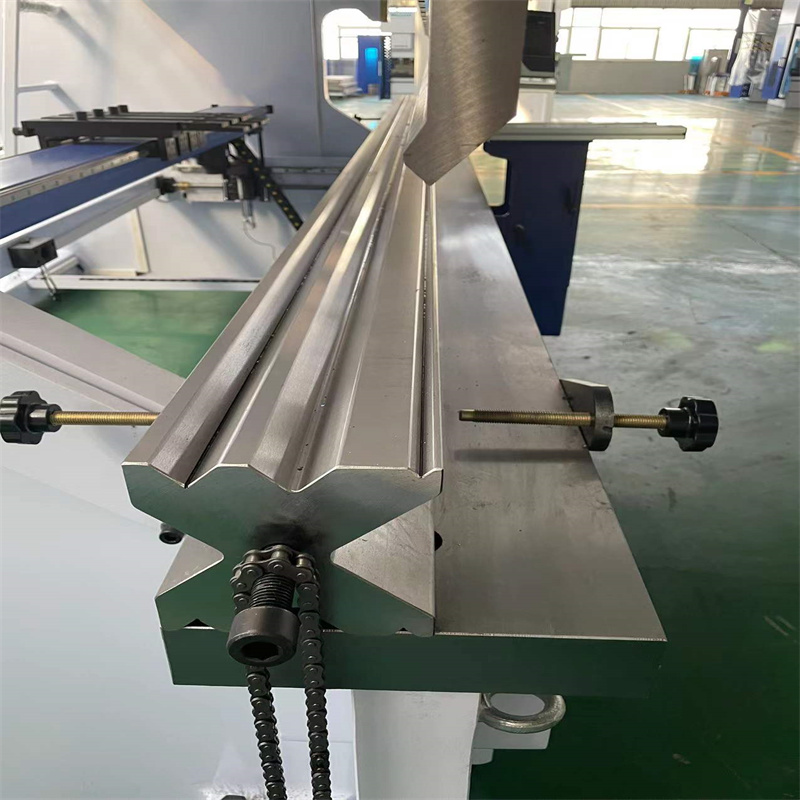

Hartowane i szlifowane standardowe narzędzia górne i dolne 4V-Die (sekcje 4x1000 mm).

Zderzak tylny z napędem serwo (standard)

System tylnego zderzaka CNC z osią X za pomocą wałów śrub kulowych napędzanych silnikiem AC i na łożyskach liniowych z dokładnością 0,01 mm.

Tylny miernik ma wystarczającą wytrzymałość mechaniczną i sztywność przy konstrukcji miernika typu zbiornikowego.

Precyzyjna śruba kulkowa i prowadnica liniowa. Specjalna konstrukcja z blokadą palców zwiększa zakres tylnego zderzaka.

Modele	Ciśnienie normalne (Kn)	Długość Tabela (mm)	Dystans Między mieszkaniami (mm)	Gardło Głębokość (mm)	Skok (mm)	otwarty Wysokość (mm)	Główny Silnik (kw)	Waga (t)	Całkowite wymiary (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Detale

• Skok suwaka (mm): 250 mm
• Poziom automatyczny: w pełni automatyczny
• Głębokość gardła (mm): 400 mm
• Typ maszyny: Zsynchronizowany
• Długość stołu roboczego (mm): 3200
• Szerokość stołu roboczego (mm): 200 mm
• Wymiar: 4000x2250x4060mm
• Stan: nowy
• Miejsce pochodzenia: Anhui, Chiny
• Przetwarzany materiał / metal: mosiądz / miedź, stal nierdzewna, stal węglowa, aluminium, PVC
• Automatyzacja: automatyczna
• Dodatkowe usługi: formowanie końcowe
• Rok: 2021
• Waga (kg): 6000
• Moc silnika (kw): 18,5 kW
• Kluczowe punkty sprzedaży: konkurencyjna cena
• Gwarancja: 2 lata
• Obowiązujące branże: przemysł samochodowy, przemysł konstrukcji stalowych, przemysł elektryczny, przemysł części samochodowych, przemysł wind, energetyka, statki i kontenery, wyposażenie kuchni, przemysł niestandardowy, przemysł drzwi ze stali nierdzewnej
• Lokalizacja salonu: Wielka Brytania, Brak
• Rodzaj marketingu: Nowy produkt 2020
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe elementy: silnik
• System CNC:: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• słowo kluczowe:: Prasa krawędziowa
• Surowiec:: Walcowanie blach / płyt
• Typ:: Hydrauliczne narzędzia do gięcia
• Oś sterowania CNC:: Y1 Y2 X/Y1 Y2 X Ukoronowanie osi W
• Komponenty elektryczne:: Schneider Electrical z języka francuskiego
• Moc silnika:: Siemens z Niemiec
• BackGauge & RAM Drive:: Falownik firmy Schneider Electrical
• Śruba kulkowa / polerowany pręt:: HIWIN marki Tajwanu
• Kolor:: Opcjonalny
• Certyfikacja: ce
• Zapewniona obsługa posprzedażna: wsparcie techniczne wideo, wsparcie online
• Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online
