Hydrauliczna prasa krawędziowa CNC Model Wc67k-80tx3200

Sposób nakładania produktu

Nasza oferta hydraulicznych pras krawędziowych jest prosta w obsłudze, łatwa do uruchomienia i wygodna w konserwacji. Jest to maszyna głównego nurtu na rynku gięcia metali, szeroko stosowana w przemyśle obróbki blach.

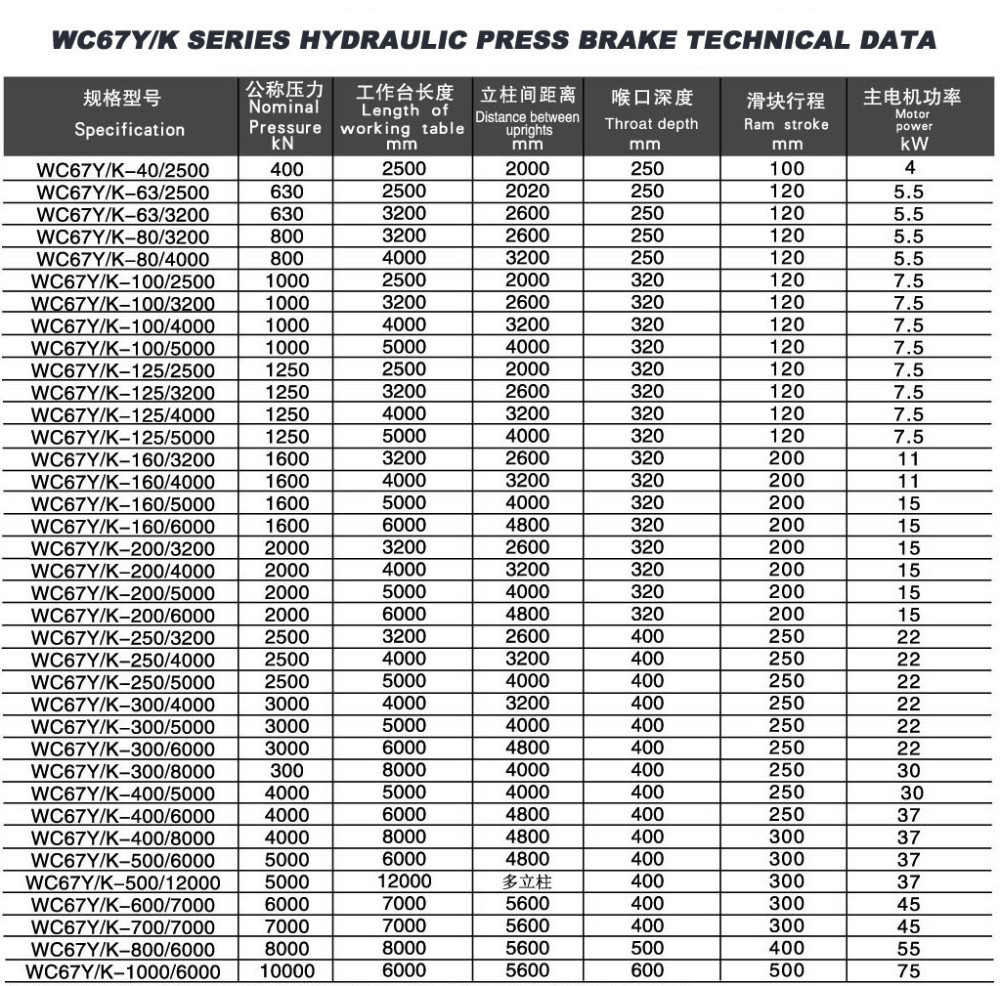

PARAMETR TECHNICZNY
1	Model maszyny	WC67Y-100TX3200
2	Ciśnienie nominalne	KN	1000
3	Długość stołu roboczego	mm	3200
4	Wytrzymałość arkusza na ścinanie	Mpa	ób≤450
5	Głębokość gardła	mm	320
6	Uderzenie barana	mm	120
7	Maksymalna wysokość otwarcia	mm	380
8	Moc silnika głównego	KW	7.5

Główne cechy

1. Opływowy projekt UE, wszystkie elementy maszyny są zaprojektowane zgodnie z instrukcją wspomaganego komputerowo projektowania i oprogramowania CAD/CAE/CAM, aby w pełni zagwarantować intensywność i sztywność wszystkich elementów.

2. Inżynierowie RAYMAX wykorzystują parametryczne 3D SolidWorks przy użyciu analizy MES i DOE oraz analizy statycznej i mechanicznej.

3. Cały korpus maszyny jest całkowicie spawanym zespołem monoblokowym wykonanym z wysokiej jakości stali. Po procedurze spawania korpus maszyny zostanie wyfrezowany, aby zapewnić równowagę i precyzję.

4. Mechaniczny mechanizm synchroniczny i złożona kompensacja są zaprojektowane tak, aby podnieść precyzję obrabianych elementów.

5. Zastosuj zintegrowany układ hydrauliczny, bardziej niezawodny i łatwy w konserwacji.

6. Skok i odległość tylnego zderzaka jest regulowana przez silnik i jest dobrze regulowana ręcznie, regulacja jest wyświetlana za pomocą mierników cyfrowych

7. Calowy, pojedynczy, ciągły tryb pracy zaprojektowany dla maszyny, a czas cofania i utrzymywania może być kontrolowany przez przekaźniki czasowe

8. Humanistyczne dotyczy projektowania zabezpieczeń we wszystkich szczegółach, a także szczegółach naukowych poprzez standard RAYMAX.

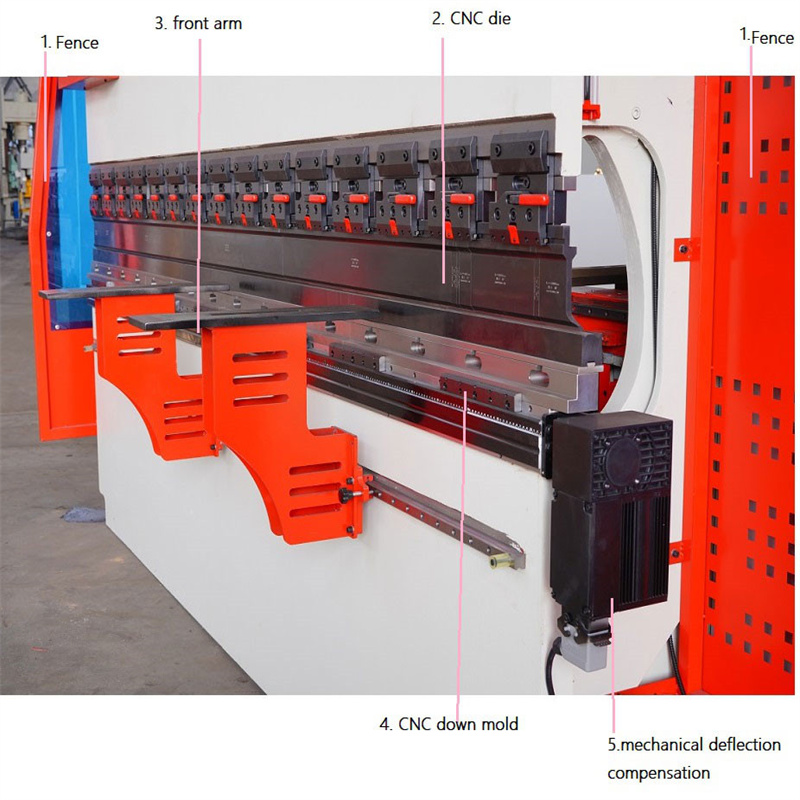

Standardowe wyposażenie

1. Kompensacja klina przy mocowaniu górnego stempla

2. Ramiona podtrzymujące płytę

3. Składany palec blokady

4. Standardowe górne matryce i dolne matryce Multi-V

5. Hydrauliczne i elektryczne zabezpieczenie przed przeciążeniem

6. Ramię kwadratowe i przednie ramiona wspierające

7. Matryce można zaprojektować zgodnie z wymaganiami klientów. Maszyna zostanie wyposażona w standardowe formy/tłoczniki, a rysunek zostanie wysłany. A niestandardowe formy / matryce można zaprojektować, jeśli klienci mogą dostarczyć rysunek form / matryc lub elementy robocze, zaprojektujemy. Górną formę można wykonać w przekroju.

8. Silnik SIEMENS lub silnik wysokiej jakości China Hanneng

9. Niemcy Bosch Rexroth Hydraulic System lub CHINA Top Level Youtong Hydraulic System.

10. Hydrauliczna pompa zębata USA SUNNY lub CHINA Shanghai YONGMING Wysokiej jakości hydrauliczna pompa zębata stosowana w chińskim przemyśle lotniczym.

11. Części uszczelniające będą pochodzić z JAPAN VALQUA.

12. Niemcy SIEMENS lub Francja SCHNEIDER Główne elementy elektryczne.

13. Śruba kulowa Tajwan HIWIN i polerowany pręt z dokładnością 0,05 mm.

14. System ESTUN E21 NC lub inny system kontrolera cnc.

Funkcje systemu sterownika E21 NC

1. Kontrola pozycjonowania tylnego zderzaka.

2. Inteligentna kontrola pozycjonowania.

3. Jednostronne i dwukierunkowe pozycjonowanie, które skutecznie eliminuje luz wrzeciona.

4. Wycofaj funkcje.

5. Automatyczne wyszukiwanie referencji.

6. Kopia zapasowa i przywracanie parametrów jednym kluczem.

7. Szybkie indeksowanie pozycji.

8. Miejsce na 40 programów, każdy program ma 25 kroków.

9. Ochrona przed wyłączeniem.

10. mm/cal, chiński/angielski. Szczegółowe obrazy

Jak liczyć siłę zginania?

8 (stosunek) x 2 mm (grubość) x 2,5 metra (szerokość) = 40
Tak więc potrzebujesz prasy krawędziowej WC67Y-40T/2500 do gięcia stali miękkiej o grubości 2 mm i szerokości 2500 mm.

FAQ

Q1. Czy jesteś fabryką lub firmą handlową i gdzie się znajdujesz?

Odp .: Jesteśmy fabryką zlokalizowaną w Anhui w Chinach, transport jest wygodny.

Q2. Jak długo masz gwarancję na maszynę?

O: 12 miesięcy. Nasza maszyna jest objęta roczną gwarancją, z wyjątkiem części zużywających się i uszkodzeń powstałych w wyniku niewłaściwego użytkowania / zaniedbania. Po tym okresie nadal możesz cieszyć się naszą usługą przez cały czas.

Q3. Czy Twoja firma posiada certyfikat?

O: Tak. Mamy CE, ISO 9001 i tak dalej.

Q4. Czy masz instrukcję obsługi maszyny?

O: Tak. Wraz z maszyną posiadamy angielską instrukcję obsługi maszyny.

P5. Jaki jest czas dostawy?

Odp .: Zasadniczo ukończenie zamówienia zajmuje 15-25 dni roboczych. Dokładny czas dostawy zostanie potwierdzony dalszą komunikacją.

P6. Czy mogę umieścić własne LOGO na produktach?

O: Tak. Na produktach można umieścić własne LOGO. Produkty powiązane ",

Detale

• Skok suwaka (mm): 120 mm
• Poziom automatyczny: półautomatyczny
• Głębokość gardła (mm): 320 mm
• Typ maszyny: Drążek skrętny
• Długość stołu roboczego (mm): 3200
• Szerokość stołu roboczego (mm): 200 mm
• Wymiar: 3300x1500x2200mm
• Stan: nowy
• Materiał / obrabiany metal: mosiądz / miedź, stal nierdzewna, stop, stal węglowa, aluminium, plastik, PVC, stal węglowa, stal nierdzewna, aluminium
• Automatyzacja: automatyczna
• Dodatkowe usługi: formowanie końcowe
• Waga (kg): 6000
• Moc silnika (kw): 7,5 kW
• Kluczowe punkty sprzedaży: konkurencyjna cena
• Gwarancja: 2 lata
• Obowiązujące branże: hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, fabryka żywności i napojów, gospodarstwa rolne, restauracja, użytku domowego, handel detaliczny, sklep spożywczy, drukarnie, prace budowlane, energia i górnictwo, sklepy spożywcze i napoje , Inne, Firma Reklamowa
• Lokalizacja salonu: Stany Zjednoczone, Wietnam, Filipiny, Indonezja, Meksyk, Tajlandia, Sri Lanka, Bangladesz, Malezja
• Rodzaj marketingu: zwykły produkt
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe komponenty: łożysko, silnik, przekładnia, PLC
• Nazwa produktu: Hydrauliczna prasa krawędziowa
• Kolor: dostosowany
• Napięcie: 220 V / 380 V / 415 V / 440 V / dostosowane
• typu: Hydrauliczna giętarka do metalu
• Elementy elektryczne: Niemcy Siemens
• System sterowania: Estun E21
• Waga: 6000 kg
• Certyfikacja: ISO 9001:2000
• Świadczona obsługa posprzedażna: Wsparcie online
