Wc67k-400T Cnc Plc Ręczna giętarka do blach Hydrauliczna prasa krawędziowa Nc

Przegląd produktów

Specjalny system sterowania numerycznego jest wyposażony w ramę główną hydraulicznej prasy krawędziowej.

Funkcja programowania wieloetapowego jest w stanie osiągnąć automatyczną pracę i ciągłe pozycjonowanie procedur wieloetapowych, a także automatyczną precyzyjną regulację pozycji tylnego ogranicznika i bloku ślizgowego.

Maszyna jest wyposażona w funkcję liczenia gięć, wyświetlającą w czasie rzeczywistym wielkość obróbki, pamięć awarii zasilania pozycji ogranicznika i bloku ślizgowego, a także procedur i parametrów.

Zaimportowana śruba pociągowa z łożyskiem kulkowym i liniowa szyna prowadząca są używane do tylnego ogranicznika, aby zapewnić precyzję pozycjonowania tylnego ogranicznika, aby precyzja obróbki maszyny była wyższa.

Wydajność i funkcje:

1. Korpus maszyny znajduje się w całości spawanej i całkowicie przetworzonej konstrukcji, a oprogramowanie do analizy elementów finlte ANSYS jest stosowane do analizy głównych części korpusu maszyny, co zapewniło niezawodność obrabiarki i precyzję całej maszyny.

2. Tryb sterowania w pętli zamkniętej składający się z elektrohydraulicznego serwozaworu importowanego z Niemiec i importowanej linijki kratowej jest przystosowany do głównych cylindrów olejowych po obu stronach, aby przełamać wzorzec sterowania skokiem tradycyjnych giętarek z mechanicznym ogranicznikiem - r, typowym dla wysokich precyzja sprzężenia zwrotnego dla pozycji bloku ślizgowego, dokładna i stabilna praca, dobra synchronizacja i wysoka powtarzalna precyzja pozycjonowania bloku ślizgowego.

3. Importowane części są używane do wszystkich funkcjonalnych części w tylnym ograniczniku, aby zapewnić precyzję zatrzymania tylnego ogranicznika, a mechanizm tylnego ogranicznika będzie wykorzystywał wiele wałków zatrzymujących, aby zapewnić bardziej kompletne funkcje zgodnie z wymaganiami klienta.

4. Zintegrowany system sterowania sprowadzony z Niemiec został przyjęty dla całego układu hydraulicznego, aby uprościć montaż rurociągów, zapewnić stabilną pracę oraz prosty i ładny wygląd obrabiarki.

5. Płyty w kształcie litery C są zamontowane po obu stronach korpusu maszyny, a liniał kratowy o wysokiej precyzji jest zamontowany na płytach w kształcie litery C, aby uniknąć wpływu na oczekującą precyzję wynikającą z zniekształcenia korpusu maszyny podczas procesu gięcia.

6. Dolny stół warsztatowy jest wyposażony w automatyczny mechanizm kompensacji ugięcia hydraulicznego, aby uzyskać skuteczną kompensację bez martwej strefy z wysoką precyzją gięcia i gwarantowaną stabilnością.

System sterowania numerycznego nawiązuje do systemu sterowania numerycznego specjalnego dla elektrohydraulicznych giętarek serwo włoskiej firmy ESA, Holandii DELEM. lub szwajcarskich firm CYBELEC , mogących uzyskać funkcje graficznego programowania kąta gięcia, kompensacji zmiany kąta, automatycznego obliczania i regulacji nacisku gięcia, automatycznego obliczania kompensacji odkształceń stołu roboczego, wydłużania detali, nacisku gięcia przy prasowaniu podeszwy, otwartej odległości , wyciąganie tylnego korka itp .

FUNKCJE W SKRÓCIE

Funkcja kontrolera DELEM DA53T:

1. Kolorowy wyświetlacz TFT o przekątnej 10,1 cala i wysokiej rozdzielczości.
2. Do 4 osi sterowania (Y1, Y2 2 osie pomocnicze)
3. Sterowanie kompensacją ugięcia za pomocą biblioteki trybów/materiałów/produktów.
4. Obsługa sterowania serwo lub konwersją częstotliwości.
5. Zaawansowany algorytm sterowania osi Y może sterować zarówno zaworem z zamkniętą pętlą, jak i zaworem z otwartą pętlą.
6. Połączenie sieciowe z dwoma komputerami (opcjonalnie).
7. Interfejs peryferyjny USB. Oprogramowanie do programowania offline Profile-53tl.

Forma Multi V (opcjonalnie)
Tylny system mocowania

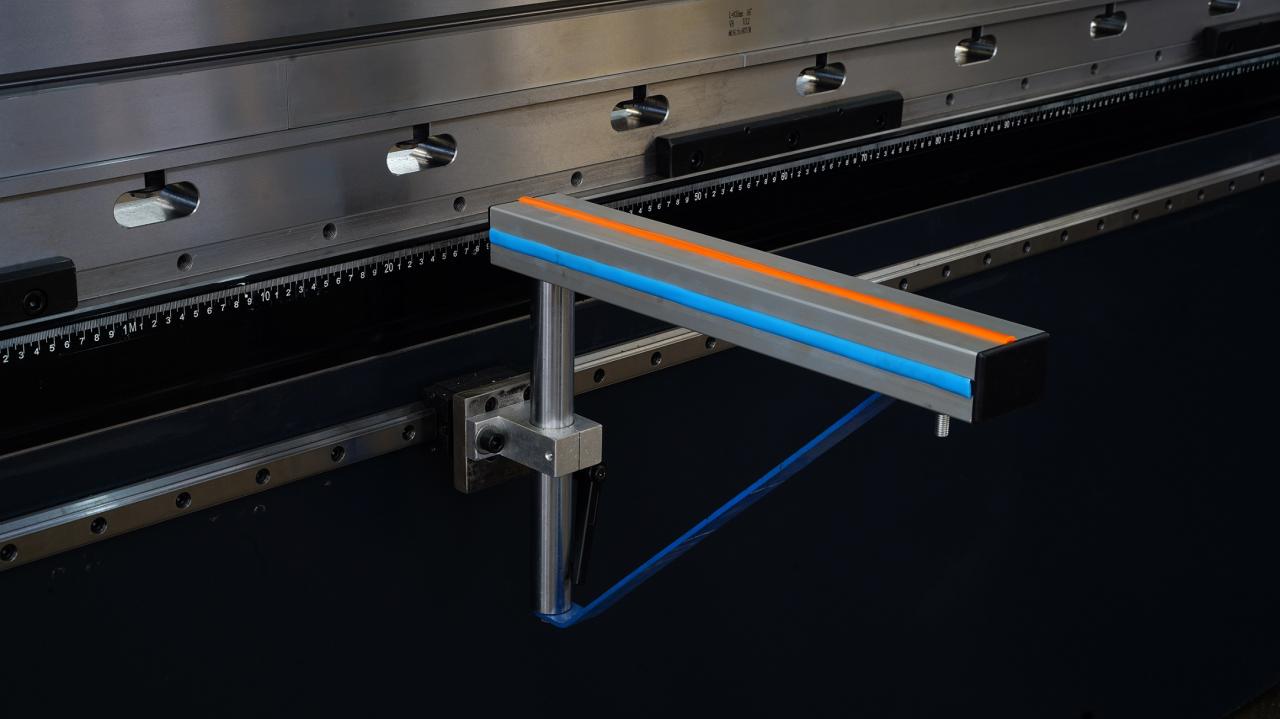

Przesuwanie przedniego urządzenia podtrzymującego

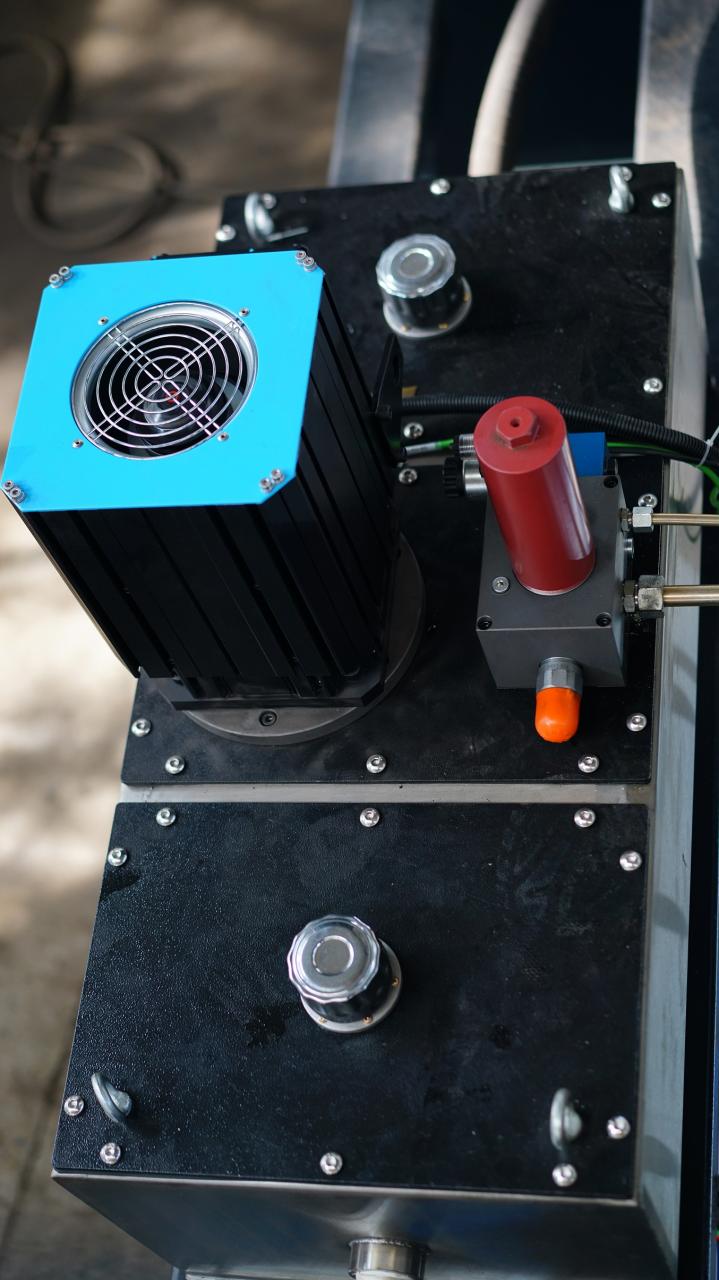

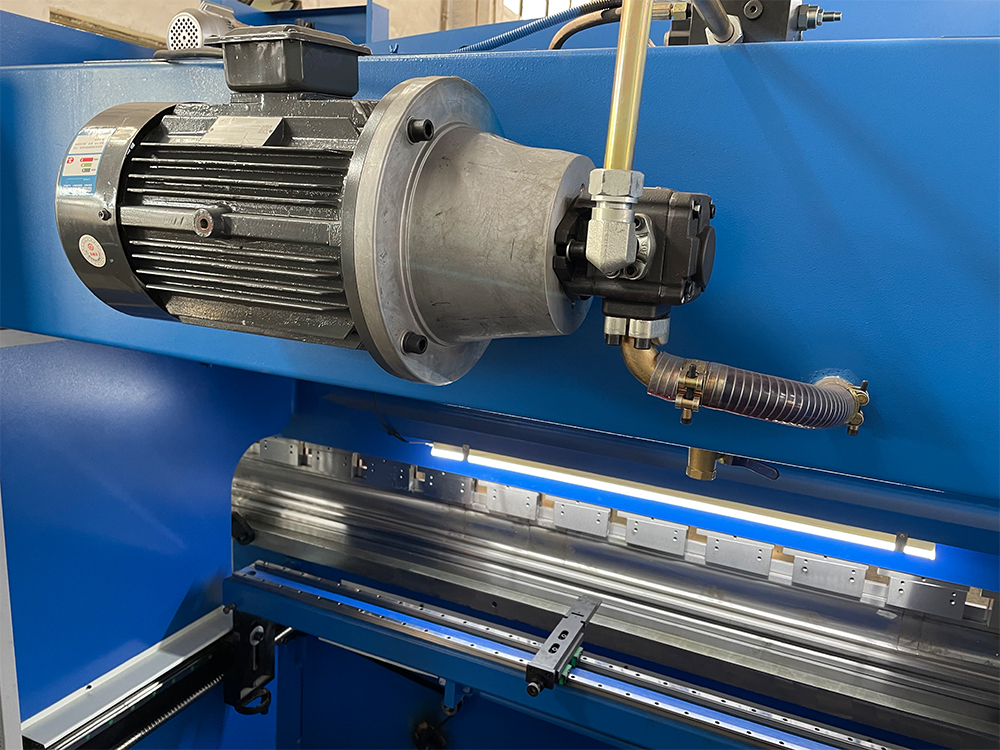

Zespół systemu sterowania pompą serwo


Ręczne podnoszenie tylnego miernika

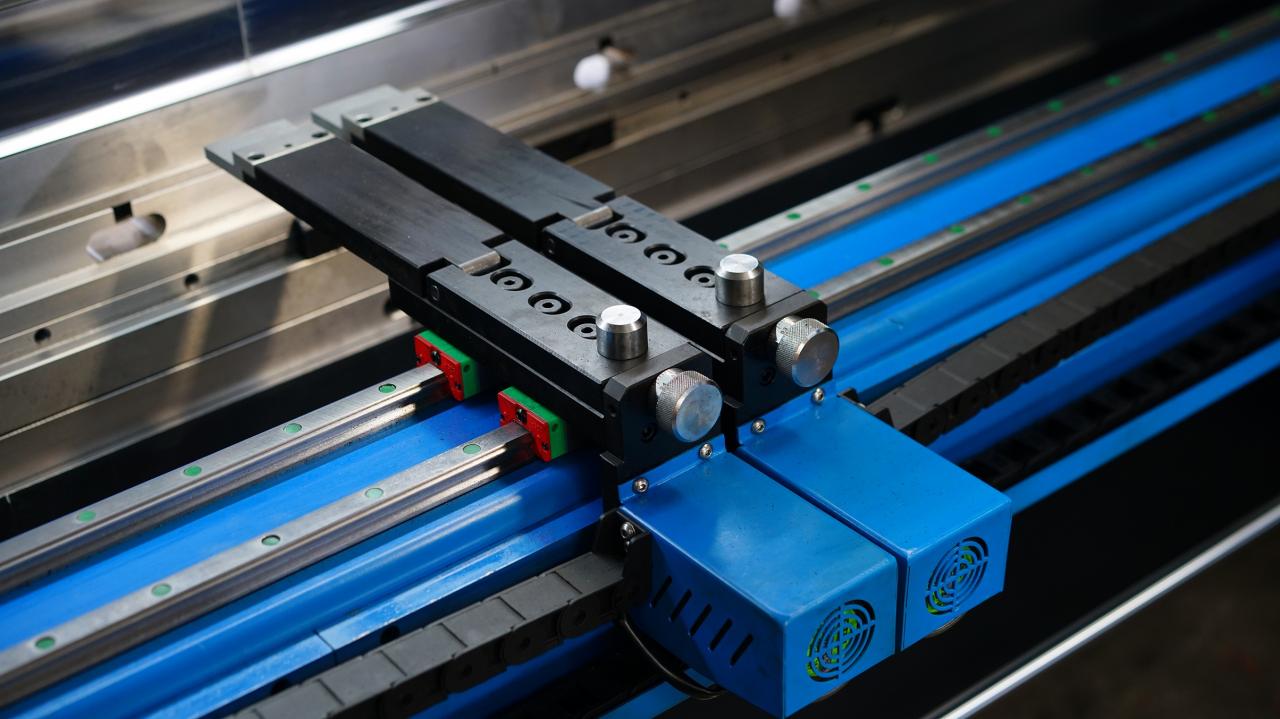

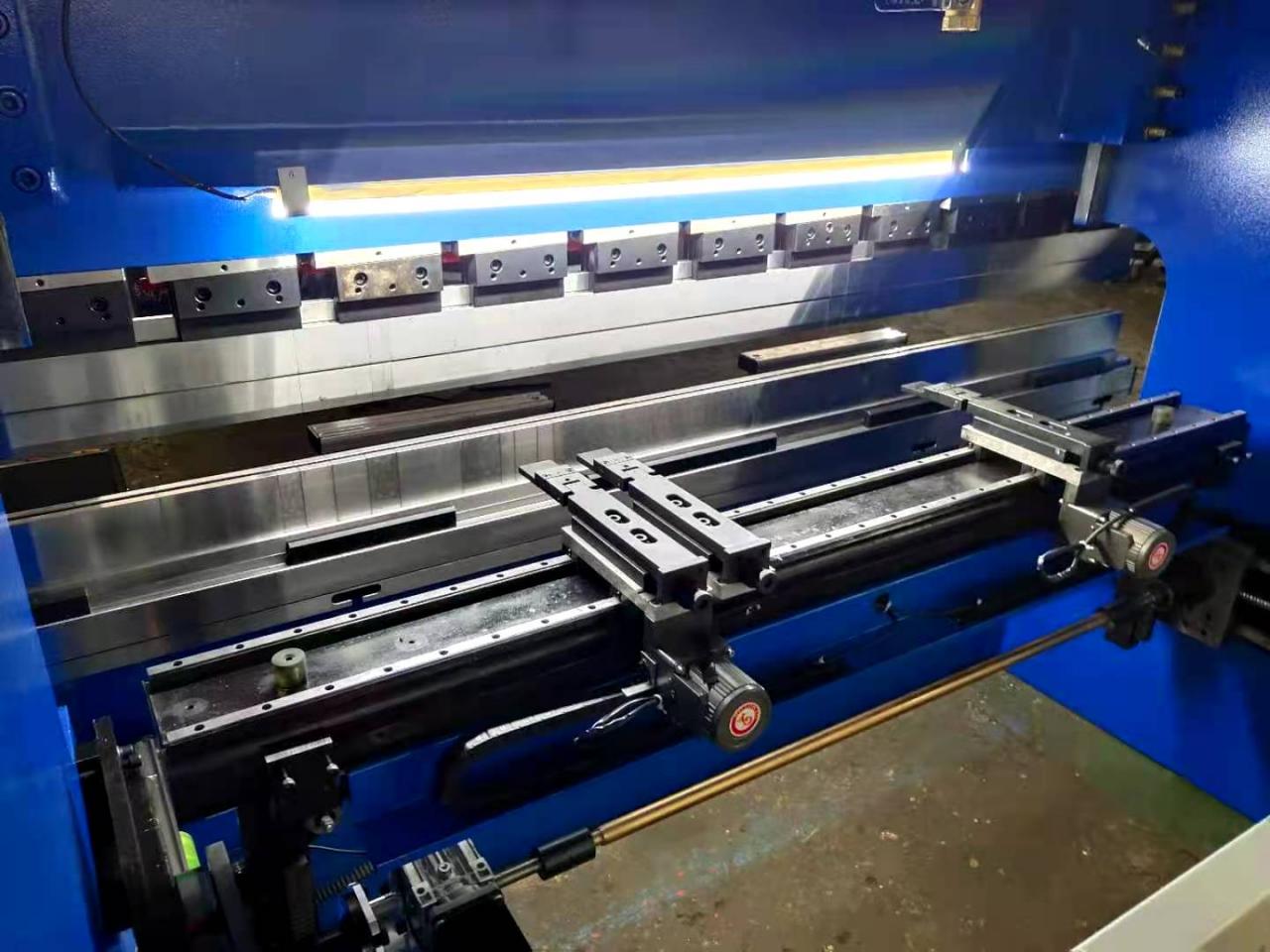

Palce zatrzymujące o wysokiej dokładności, podwójna prowadnica liniowa ułatwiająca przesuwanie
Synchroniczne koło i pas zapewniają dokładność ruchu tylnego zderzaka
Stycznik

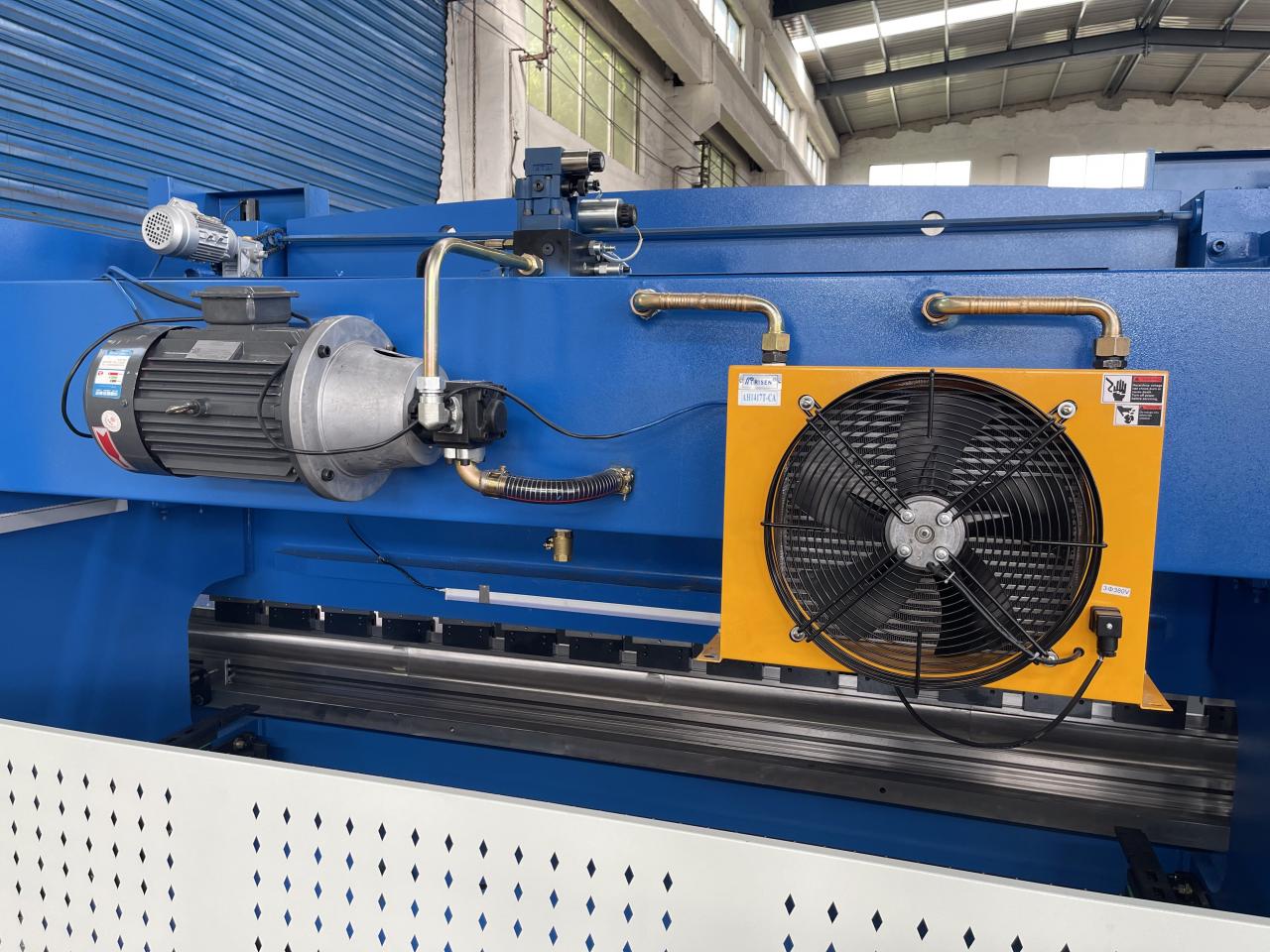

Chłodnica wentylatora (opcjonalnie)

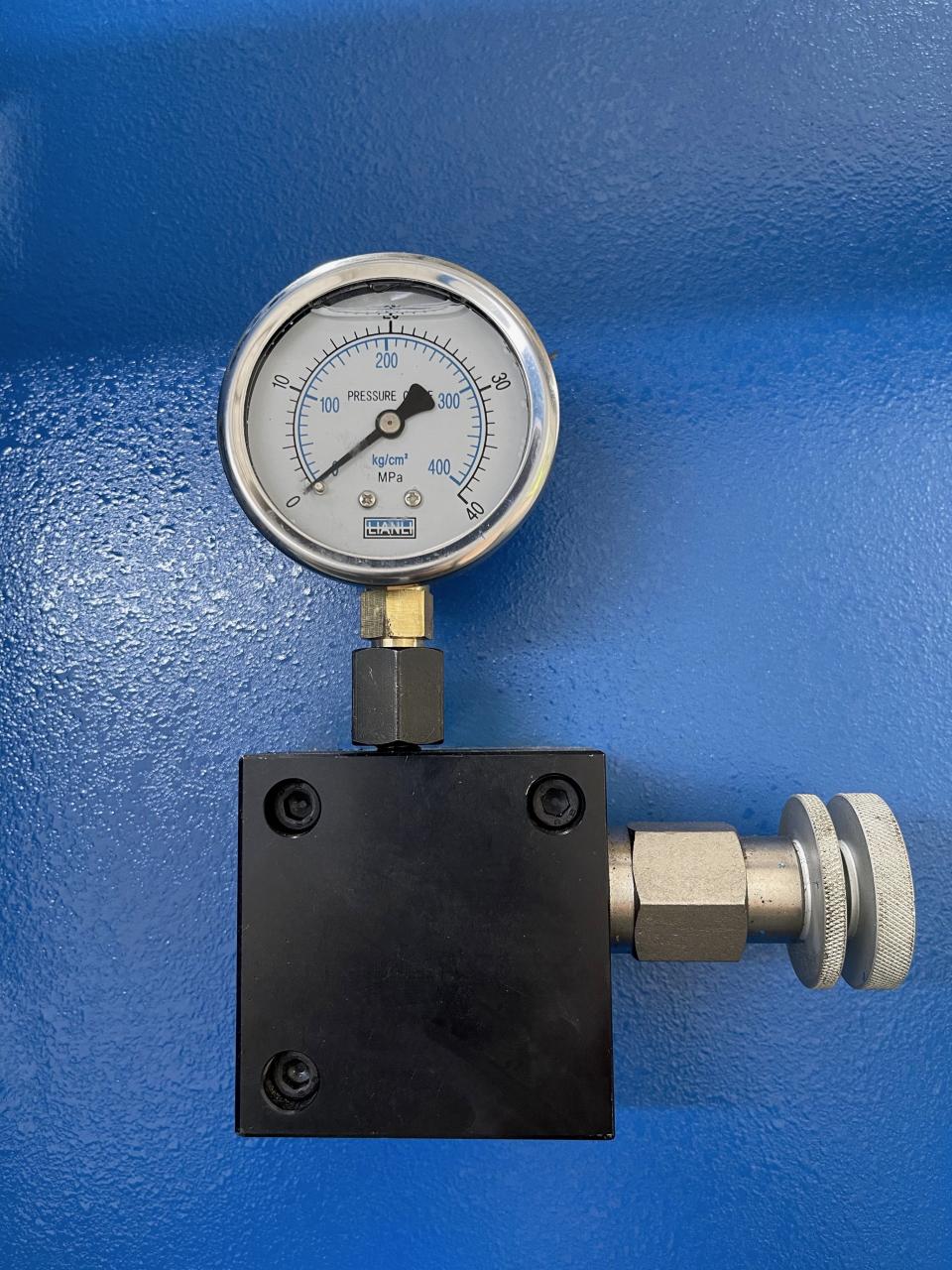

Ciśnieniomierz

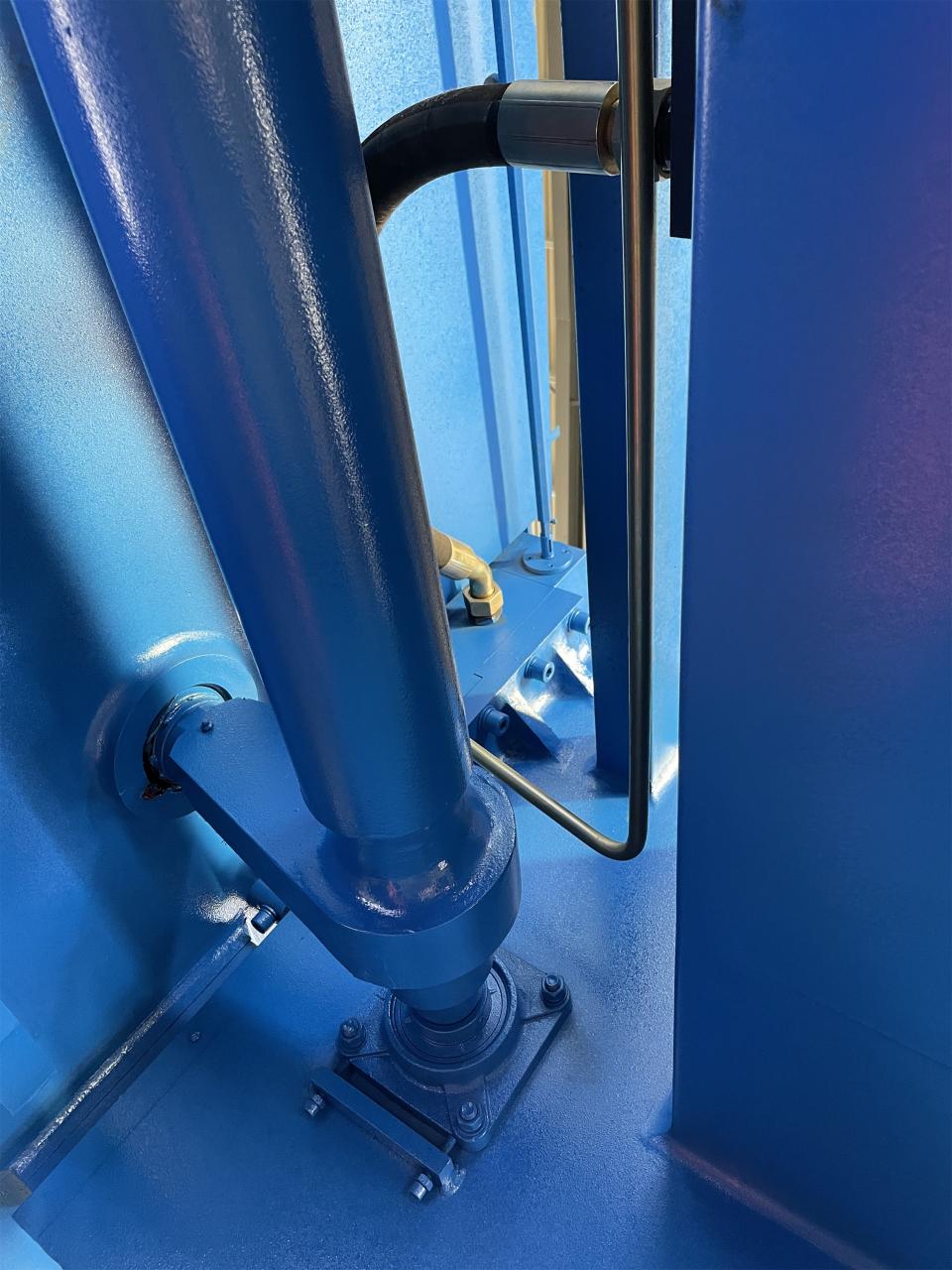

Rura olejowa EMB
zapewniają długą żywotność i brak wycieków oleju;

Silnik Siemens, niski poziom hałasu przez długi czas użytkowania
Zawór Bosch Rexroth niski poziom hałasu pracy dobra wydajność

Szafa elektryczna z elementami marki Schneider

SPECYFIKACJA PRODUKTU

Przedmiot	400T/4000	400T/5000	400T/6000
Ciśnienie nominalne	4000	4000	4000	KN
długość stołu roboczego	4000	5000	6000	mm
Odległość między otworami	3000	4000	5000	mm
Głębokość gardła	400	400	400	mm
Uderzenie barana	250	250	250	mm
Maksymalna wysokość otwarcia	590	590	590	mm
Moc silnika głównego	30	30	30	kw
Wymiar (L * W * H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Detale

• Skok suwaka (mm): 250 mm
• Poziom automatyczny: w pełni automatyczny
• Głębokość gardła (mm): 400 mm
• Typ maszyny: Zsynchronizowany
• Długość stołu roboczego (mm): 5000 mm
• Szerokość stołu roboczego (mm): 200 mm
• Wymiar: 5200*2600*4100mm
• Stan: nowy
• Materiał / obrabiany metal: mosiądz / miedź, stal nierdzewna, stop, stal węglowa, aluminium
• Automatyzacja: automatyczna
• Dodatkowe usługi: formowanie końcowe
• Rok: 2021
• Waga (kg): 23000
• Moc silnika (kw): 30 kW
• Kluczowe punkty sprzedaży: zrównoważony
• Gwarancja: 2 lata
• Obowiązujące branże: sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, prace budowlane, obróbka blach
• Lokalizacja salonu: Brak
• Rodzaj marketingu: Nowy produkt 2022
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe komponenty: łożysko, silnik, pompa, przekładnia, PLC, zbiornik ciśnieniowy, silnik, skrzynia biegów
• Nazwa produktu: Hydrauliczna prasa krawędziowa CNC
• System sterowania: E21/DA41S/Cyb Touch8
• Silnik: SIEMENS BEIDE
• Układ hydrauliczny: Rexroth
• Komponenty elektryczne: Schneider
• Pierścień uszczelniający: NOKJaponia
• Śruba kulkowa/ Prowadnica liniowa: HIWIN
• Kolor: wybór klienta
• Dostawa: 15 dni
• Funkcja: wysoka wydajność
