Opis produktu

Prasa krawędziowa Prasa krawędziowa do metalu WC-63T/3200 Giętarka do blachy Cnc Hydrauliczna prasa krawędziowa

Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa

Model: KCN-6332

2-osiowe sterowanie CNC (X, Y,)

X: Zderzak z przodu iz tyłu; Y: Uderzenie barana

W: Ukoronowanie stołu roboczego (opcjonalnie)

Główne funkcje i cechy

1. Ogólna konstrukcja spawana i przetworzona.

2. Wysoka wytrzymałość mechaniczna i duża sztywność.

3. Hydrauliczny skok suwaka zbliżający się w dół, stabilny i niezawodny.

4. E21 może kontrolować ruch skoku suwaka i zderzaka tylnego, osiągając wydajne i bardzo precyzyjne pozycjonowanie.

5. Kompensacja klina przy mocowaniu górnego stempla.

6. Uproszczone mocowanie górnych ostrzy za pomocą klinów z mikroregulacją, dla łatwej obsługi i wysokiej precyzji.

7. 2 Przesuwane przednie ramiona podtrzymujące arkusze zamontowane w szczelinie T łóżka.

8. Solidna matryca z jednym blokiem i czterema ścianami.

9. Zatwierdzona stabilna i niezawodna hydraulika.

10. Zatrzymaj palce skalą milową do giętarki do blach.

Parametry techniczne

Nie.PrzedmiotParametrJednostka
1Ciśnienie nominalne630KN
2Długość stołu3200mm
3Maksymalny skok suwaka120mm
4Maksymalna wysokość zamknięcia350mm
5Między kolumnami2600mm
6Głębokość gardła250mm
7Moc silnika głównego5.5KW
8Prędkość w dół120mm/s
9Prędkość naciskania10mm/s
10Prędkość powrotu90mm/s
11Oś kontrolnaX Y/
12Skok osi X500mm
16Ograniczniki tylnego zderzaka2/
17Wymiar całkowity3500 złmm
W 1500mm
wys. 2300mm
18Ciężar maszyny5000KG

Szczegółowe obrazy

Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa
Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa

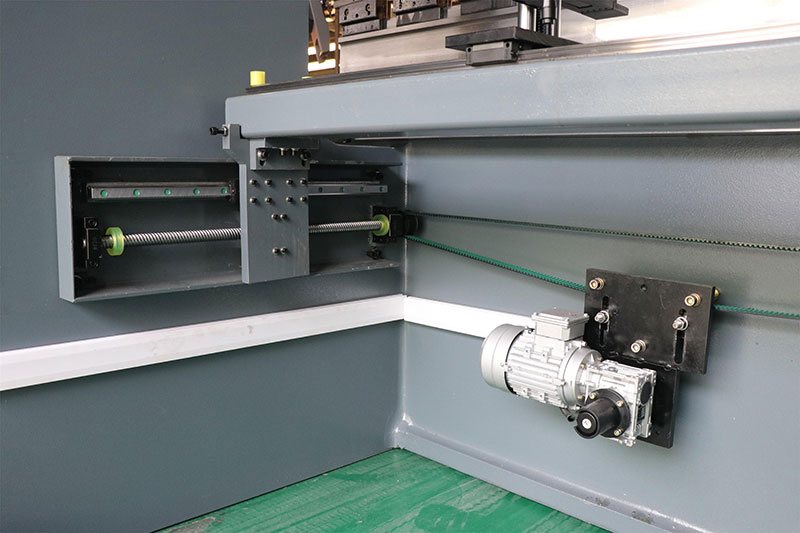

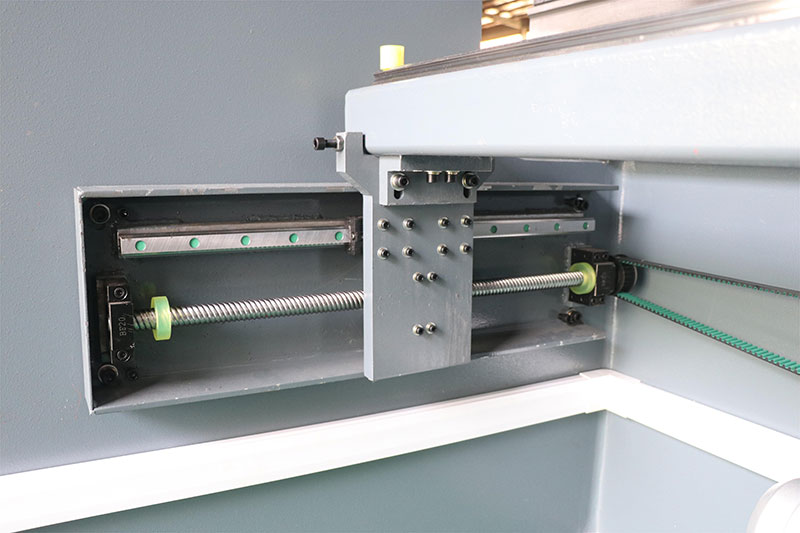

Zderzak tylny ze śrubą kulową i prowadnicą wkładki

Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa

Wielofunkcyjna regulacja koła dokręcającego.

Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa

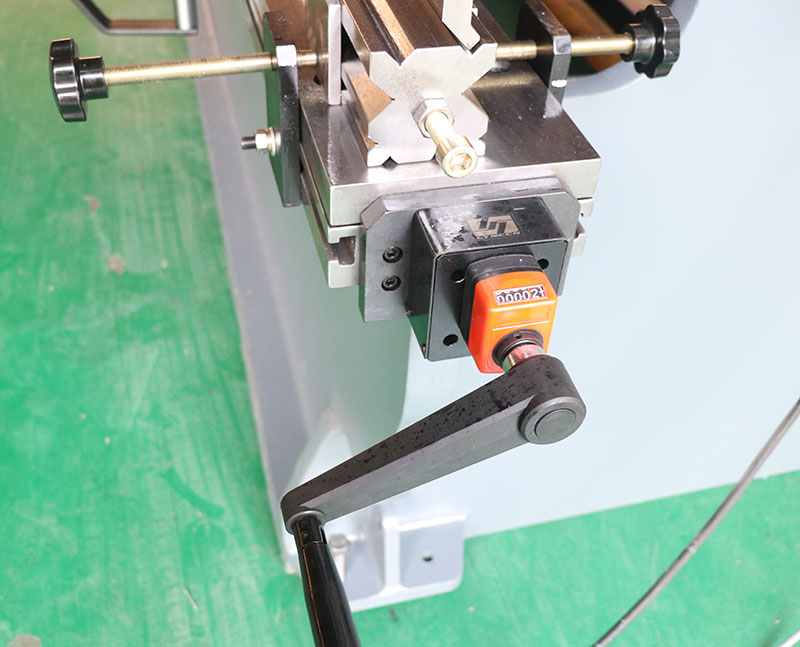

Ręczne koronowanie stołu (opcjonalnie)

Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa

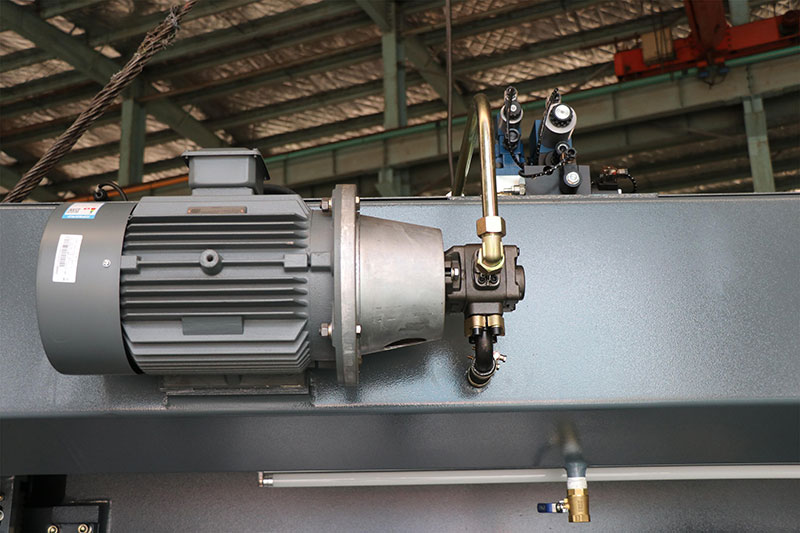

Siemens główny silnik niemieckiej marki.

Słoneczna pompa marki USA.

Zawór Rexroth niemieckiej marki.

Szybkie mocowanie w stylu europejskim

Prowadnica wykorzystuje mosiądz, odporny na zużycie, długą żywotność.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-5

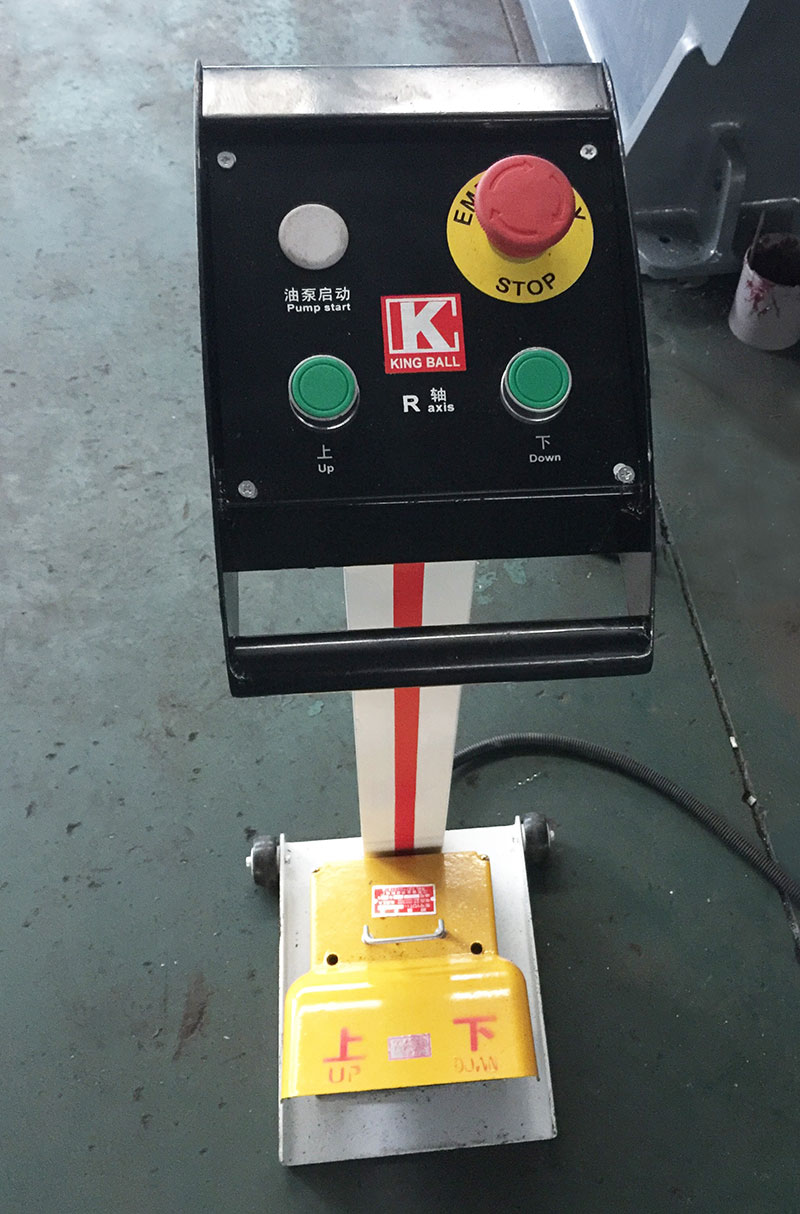

Wyłącznik nożny z wyłącznikiem awaryjnym, bezpieczna obsługa, podstawa z rolkami łatwa do przemieszczania.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-4

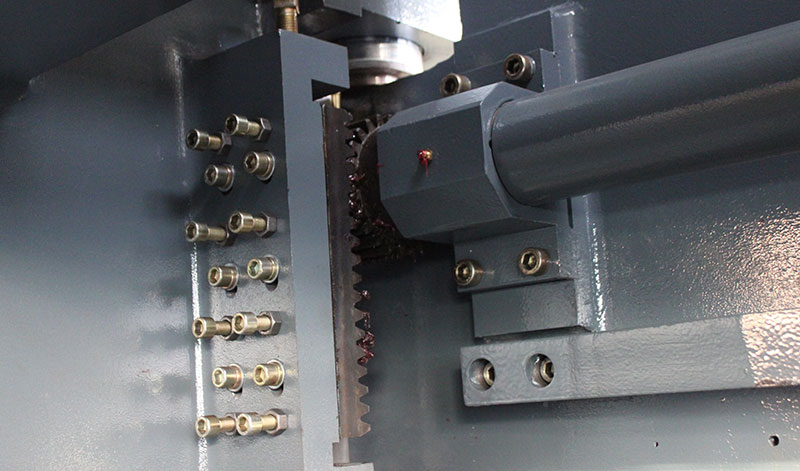

Drążek skrętny jest zsynchronizowany z zębatką. szybko ubijaj, łatwo wyreguluj obie strony synchronizacji.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-3

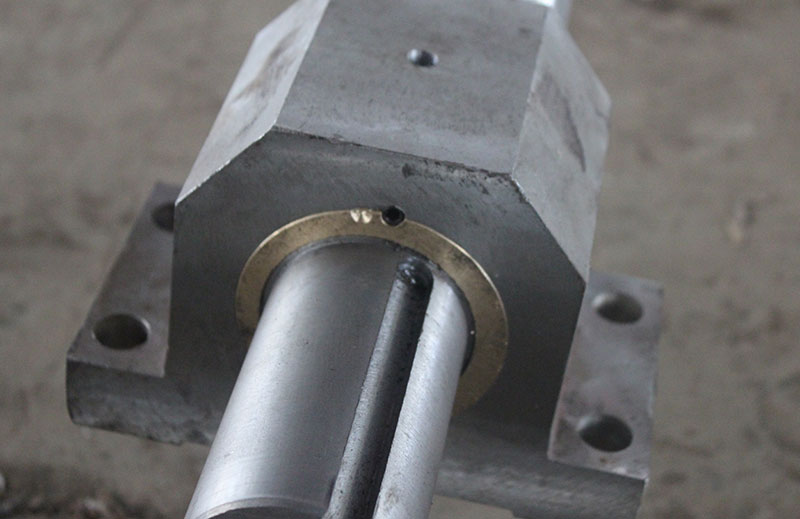

W złączu zastosowano odporny na zużycie mosiądz.

Metal-Press-Brake-Wc-63t3200-Metal-Sheet-Bending-Machine-Cnc-Hydraulic-Press-Brake-2

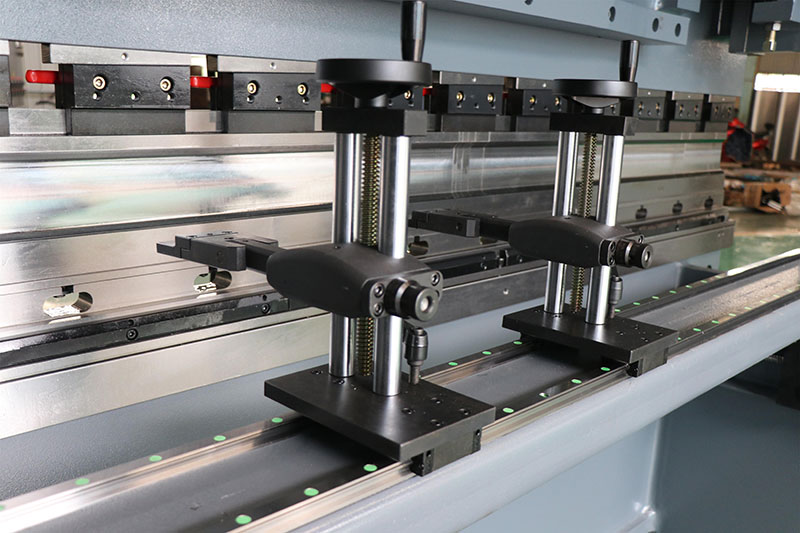

Korek w górę iw dół ręcznie, przesuwaj w lewo iw prawo na dwóch prowadnicach liniowych.

Główna konfiguracja

NazwaProducent
Sterownik CNCE21 Estun Chiny Marka
Głównym silnikiemMarka Siemens Niemcy
Elementy elektryczneMarka Schneider Francja
Pompa zębataSłoneczna marka USA
Pierścień uszczelniającyNOK Japonia marka
System hydraulicznyMarka Boschrexroth Niemcy
Śruba kulkowa, prowadnica liniowaMarka HIWIN Tajwan
Złącze wężykaMarka EMB Niemcy
Zmiennej częstotliwościShihlin Tajwan Marka

Prasa krawędziowa do metalu Wc-63t3200 Maszyna do gięcia blachy Cnc Hydrauliczna prasa krawędziowa

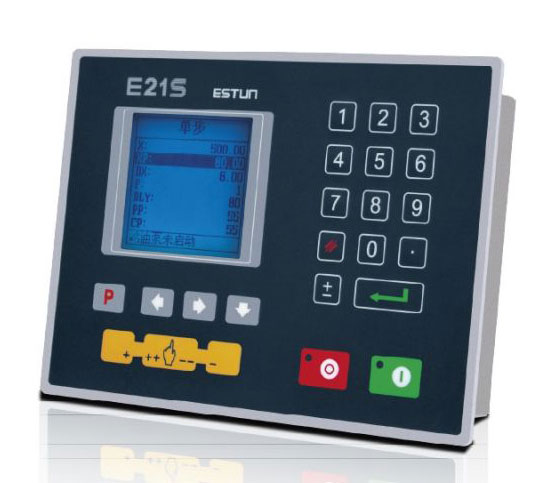

E21 kontroler NC

Kontrola tylnego zderzaka i bloku

Sterowanie ogólnymi silnikami prądu przemiennego, przemiennikiem częstotliwości Inteligentne pozycjonowanie

Licznik zapasów Ustawianie czasu utrzymywania/dekompresji

Pamięć programów do 40 programów Do 25 kroków na program

Funkcja wycofania z jednej strony pozycjonowania

Jedna kluczowa kopia zapasowa/przywracanie parametrów mm/cal

chiński/angielski

Standardowe akcesoria znajdują się poniżej:

  • Śruba kotwiąca
  • Nakrętka sześciokątna
  • Pierścień uszczelniający
  • Uszczelka
  • Smarownica
  • Klucz imbusowy
  • Przełącznik nożny
  • Przednie ramiona podporowe
  • Klucz skrzynki elektrycznej, klucz panelu sterowania
  • Instrukcje obsługi

Nasze usługi

Usługi przedsprzedażne:

1. wsparcie w zakresie zapytań i konsultacji
2. przykładowe wsparcie testowe
3. odwiedź naszą fabrykę!

Usługi posprzedażowe:

1. 2 lata gwarancji;
2. szkolenie, jak zainstalować i korzystać z prasy krawędziowej;
3. inżynierowie dostępni do obsługi maszyn za granicą

Detale

  • Skok suwaka (mm): 120 mm
  • Poziom automatyczny: w pełni automatyczny
  • Głębokość gardła (mm): 300 mm
  • Typ maszyny: Drążek skrętny
  • Długość stołu roboczego (mm): 3200 mm
  • Szerokość stołu roboczego (mm): 200 mm
  • Stan: nowy
  • Materiał / obrabiany metal: mosiądz / miedź, stal nierdzewna, stop, stal węglowa, aluminium
  • Automatyzacja: automatyczna
  • Usługi dodatkowe: Obróbka
  • Rok: 2022
  • Waga (kg): 5000
  • Moc silnika (kw): 5,5 kW
  • Kluczowe punkty sprzedaży: łatwy w obsłudze
  • Gwarancja: 2 lata
  • Obowiązujące branże: warsztaty naprawy maszyn, zakład produkcyjny
  • Lokalizacja salonu: Brak
  • Rodzaj marketingu: Nowy produkt 2020
  • Raport z testu maszyn: Dostarczono
  • Kontrola wychodząca wideo: pod warunkiem
  • Gwarancja na podstawowe komponenty: 2 lata
  • Podstawowe elementy: silnik
  • Kolor: Opcjonalny
  • System sterowania: E21S
  • Otwarta wysokość: 350 mm
  • Napięcie: 220 V / 380 V / 415 V / 440 V / dostosowane
  • Wymiar: 3500*1500*2300mm
  • Pozycja: prasa krawędziowa do gięcia!
  • Silnik główny: Siemens Niemcy
  • Układ hydrauliczny: Boschrexroth
  • Pompa zębata: Słoneczna
  • Ciśnienie nominalne (kN): 630 kN
  • Certyfikacja: ce
  • Świadczona obsługa posprzedażna: instalacja w terenie, uruchomienie i szkolenie, konserwacja i naprawa w terenie, wsparcie techniczne wideo, wsparcie online
  • Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, części zamienne, konserwacja w terenie i serwis naprawczy
