Hydrauliczna maszyna do cięcia metalu do wykrawania cięcia przycinania cięcia

Opis produktu

Nasi hutnicy wniosą do Twojej firmy optymalną jakość i wydajność w rozsądnej cenie. Ta uniwersalna maszyna, pozwalała na wykrawanie, przycinanie, nacinanie, cięcie i wiele innych funkcji w zależności od konfiguracji narzędzia. Maszyna ta wyposażona jest w dwie oddzielne stacje, które mogą pracować niezależnie. Bardzo precyzyjnie obrobione części mechaniczne oraz wyselekcjonowane główne podzespoły hydrauliczne i elektryczne gwarantowały długą bezobsługową pracę i stabilną pracę w każdych warunkach.

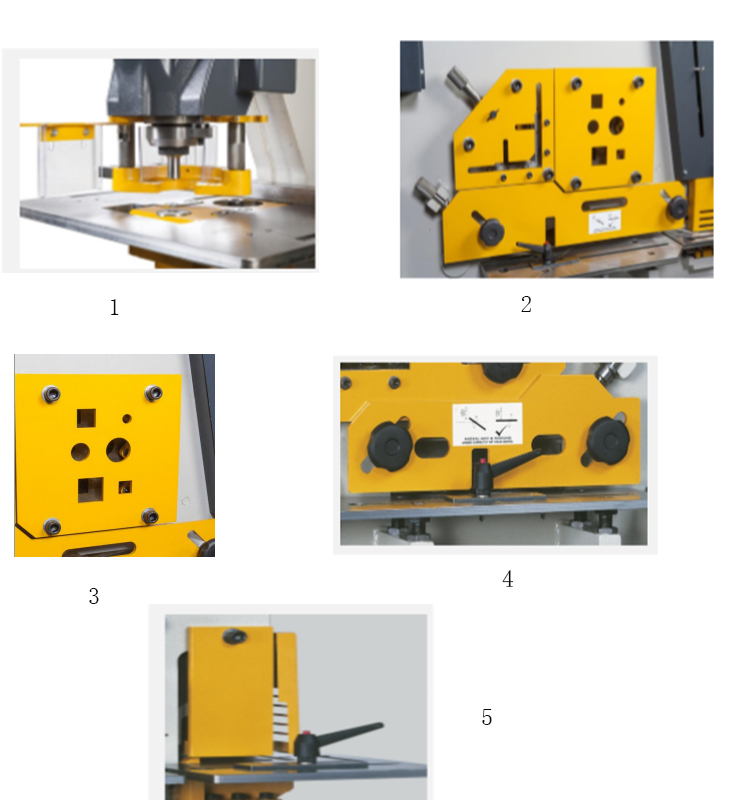

Szczegółowe obrazy

1. Stacja dziurkowania

Duży obszar łoża dziurkacza ma zdejmowany przedni blok i został zaprojektowany, aby zapewnić bardzo szeroki zakres zastosowań dziurkowania. Stół do wybijania wraz z liniałami i prowadnicami do pracy powtórzeniowej jest montowany w standardzie.

2. Stacja kątowa

Stacja ta zapewnia dużą wydajność cięcia pod kątem pod kątem 90° i 45°. Kąty między 45° a 90° można uzyskać, najpierw przycinając pod kątem 90°, a następnie przycinając kołnierz do wymaganego kąta w stacji ścinania

3. Stacja cięcia sekcji

Maszyny standardowo wyposażone są w noże do cięcia prętów okrągłych i kwadratowych. Z dodatkowym wyposażeniem maszyny są w stanie ciąć w tym otworze kanał, legar, teownik i wiele innych specjalnych profili.

4. Strzyżenie

Jednostka tnąca jest wyposażona w prosty, solidny docisk, który można regulować do dowolnej grubości materiału w zakresie wydajności cięcia maszyny. Stół posuwu nożyc z regulowanymi prowadnicami jest zamontowany, aby umożliwić dokładne podawanie materiałów. Prowadnicę można regulować, aby umożliwić cięcie ukośne do 45° w przypadku płaskich prętów lub przycinanie kątów płaskich.

5. Stacja nacinania

Stacja nacinania jest standardowo wyposażona w prostokątny stół do nacinania z regulowanymi tylnymi ogranicznikami, umożliwiającymi powtarzalne pozycjonowanie.

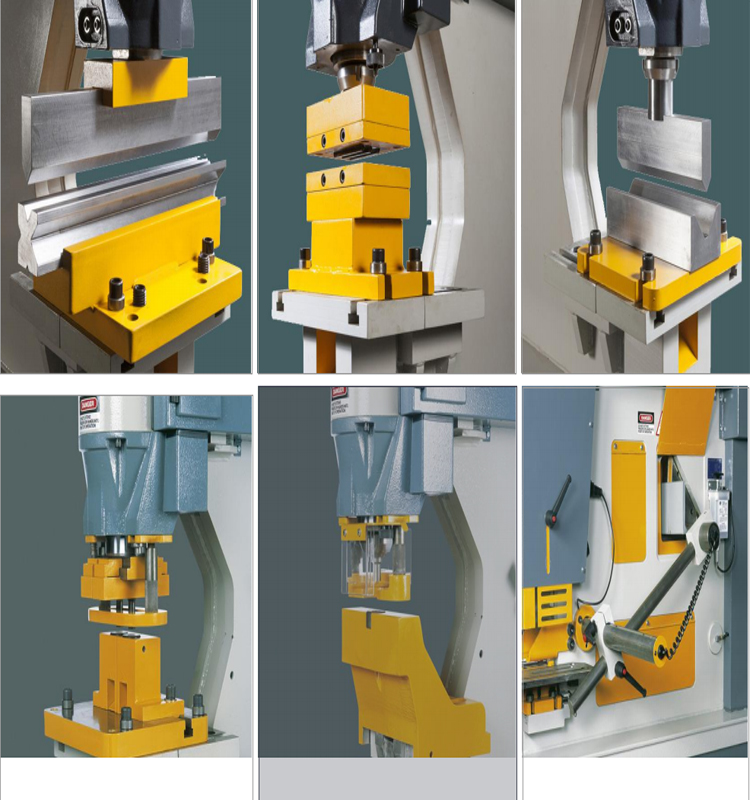

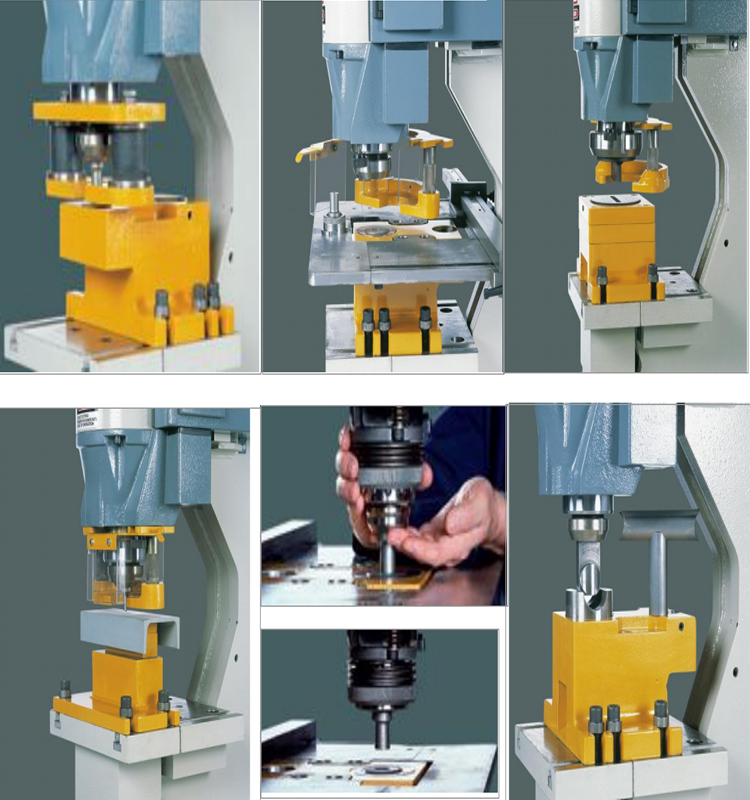

Aplikacje

Zastosowania stacji wykrawania (wyposażenie opcjonalne) Minimalne odkształcenie zespołu zdzieraka, Minimalne odkształcenie zespołu zdzieracza, aby zapewnić minimalne odkształcenie podczas wykrawania otworów o gęstej podziałce w płaskim pręcie.

Szybka wymiana narzędzi

Uchwyt do szybkiej wymiany stempla. Wystarczy obrócić uchwyt stempla o 90°, aby zablokować w pozycji. Mocowanie z dużym otworem, Mocowanie z dużym otworem/szczeliną dla średnic od 38 do 110 mm. Dostępne również dla średnic do 160 lub 225 mm.

Podpora środnika kanału/belki

Specjalnie zaprojektowana podpora środnika do wykrawania w środniku kanału lub belki. Podpory do profili specjalnych dostępne na zamówienie.

„Super szybka” zmiana narzędzia

Łożyska sprężynowe i kulkowe blokują/odblokowują narzędzie w pozycji, obracając ręcznie o 90°. Nie są wymagane żadne klucze ani klucze.

Jednostka wycięcia rury

Do łączenia pod kątem 90 stopni z rurkami. Dostępne dla średnic zewnętrznych do 165 mm.

Jednostka gięcia blach

Jednostka do gięcia blach z blokiem wielorowkowym (z otworami V o szerokości 10, 20, 24 i 40 mm, wszystkie 85°).

Jednostka dziurkacza rastrowego

Specjalny zespół dziurkacza do wykrawania aplikacji wentylacyjnych.

Jednostka gięcia prętów

Do gięcia materiału do max. Grubość 22 mm. Z blokiem jednożyłowym, 76 mm z V przy 85°

Jednostka z dwoma otworami

Jednostka o zmiennym skoku z dwoma otworami. Dziurka 2 otwory o średnicy do 29 mm.

Poduszka pod szyję łabędzia

Do wykrawania środników i kołnierzy o średnicy do 32 mm. w 300 mm max. kanał i 'I'beam.

Dotknij i wytnij ogranicznik długości w linijkę

(Opcjonalny) ogranicznik długości Touch & Cut (jeden metr) może być używany do cięcia pod kątem, cięcia przekrojowego i stacji nożyc. Dostępne długości 2 lub 3 metry.

Właściwości techniczne

Model	WIELE 70	DUŻO 95	MILITY 125
POJEMNOŚĆ ZNAMIONOWA	70T	95T	125T
DZIURKOWANIE
Maksymalna pojemność	26*20	27*25	35*25
Średnica * Grubość	57*9	57*12	67*16
Podróż	55	80	80
Standardowa głębokość gardła	305	355	355
Głębokie gardło (opcjonalnie)	625	625	625
Standardowy maksymalny cios	57	57	57
Opcjonalny maksymalny cios	160	160	225
Maksymalny rozmiar wiązki	305	305	305
STRZYŻENIE
Grubość płyty	300*20	380*20	380*25
Maksymalna szerokość arkusza	375*15	480*15	600*15
Kąt ścinania 45', maksymalnie 45'	100*15	120*15	120*15
Cięcie 90'	130*13	150*15	150*18
45'Cięcie	70*10	80*10	80*10
CIĘCIE SEKCJI
Okrągły pręt / stal kwadratowa	45	50	55
Kanał / H-Beam*	130*65	160*90	200*100
Belka T*	90*12	100*12	120*12
KARBOWANIE
Grubość płyty	12	13	13
Szerokość-prostokąt	45	52	60
Głęboko prostokątny	90	100	100
Głębokie w kształcie litery V	60	70	80
Lamówka	100*10	100*13	100*13
WYCIĘCIE NAROŻNE*
Maksymalna pojemność nacinania	250*6	250*6	250*6
WYCIĘCIE W RURZE*
Maksymalna średnica rury	83	108	108
POCHYLENIE SIĘ*
Gięcie płaskiej stali	250*13	250*20	250*22
Gięcie blach	500*3	500*3	700*3
WYKRAWANIE NA STACJI WYCINANIA
Głębokie gardło	125	125	125
Maksymalna pojemność	38*8	38*10	38*12
DANE TECHNICZNE
Moc silnika KW	7.5	7.5	7.5
Masa netto maszyny Kg	1620/1990	2430/2880	3100/3620
Wymiary maszyny (dł. * szer. * wys.) cm	164*71*180	190*79*191	200*80*203

Detale

• Numer modelu: Multi 70
• CNC lub nie: CNC
• Stan: nowy
• Siła nominalna (kN): 700 kN
• Źródło zasilania: hydrauliczne
• Napięcie: 380 V/220 V opcjonalnie
• Wymiar (L * W * H): 1640 * 710 * 1800
• Moc silnika (kW): 7,5
• Waga (T): 1,62199
• Kluczowe punkty sprzedaży: wielofunkcyjne
• Gwarancja 1 rok
• Lokalizacja salonu: Brak
• Obowiązujące branże: sklepy z materiałami budowlanymi, gospodarstwa rolne, drukarnie, roboty budowlane, energetyka i górnictwo, sklepy spożywcze i napoje, firma reklamowa
• Typ maszyny: Hydrauliczny ślusarz
• Obsługa posprzedażna: wsparcie online, wsparcie techniczne wideo, konserwacja w terenie i serwis naprawczy
• Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, konserwacja w terenie i serwis naprawczy
• Lokalna lokalizacja usługi: Brak
• Skok suwaka (mm): 55/80
• Certyfikacja: CE
• Wydajność ciśnieniowa: 70T
• Funkcja: dziurkowanie, cięcie stali, dłutowanie, nacinanie kątowe, gięcie
• Wykrawanie na stacji Notch Głębokie gardło: 125
• Maksymalna pojemność: 70T
• Średnica * Grubość: 57*9
• Podróż: 55
• Standardowy maksymalny cios: 57
• Opcjonalny maksymalny cios: 160
• Maksymalny rozmiar wiązki: 305
• Kolor: żółty/opcja
