Przemysłowa maszyna do cięcia laserem 4kw 3015 Cnc z blachy stalowej

Przegląd produktów

1500 * 300 Obszar roboczy Maszyna do cięcia laserem światłowodowym z zamkniętą pokrywą + pojedynczy stół

Maszyna jest spawana z blachą o dużej intensywności, a po wyżarzaniu w wysokiej temperaturze może być używana przez 20 lat bez żadnych deformacji. Dzięki importowanej precyzyjnej przekładni i zębatce, liniowej szynie prowadzącej i przekładni, obrabiarka charakteryzuje się wysoką precyzją, wysoką wydajnością i stabilnością. Wyposażona w zaawansowany bezprzewodowy terminal ręczny, maszyna może być obsługiwana za pomocą pilota. Sprzęt wykorzystuje laserowy specjalny system dopasowania, wysokowydajny sterownik silnika serwo, co skraca czas czuwania i poprawia wydajność pracy o ponad 30%, jest integracją sterowania penumatycznego, fotoelektrycznego, numerycznego i innych zaawansowanych technologii jako jednej z produkty technologiczne.

Konfiguracje

1. Obszar roboczy 1500*300mm

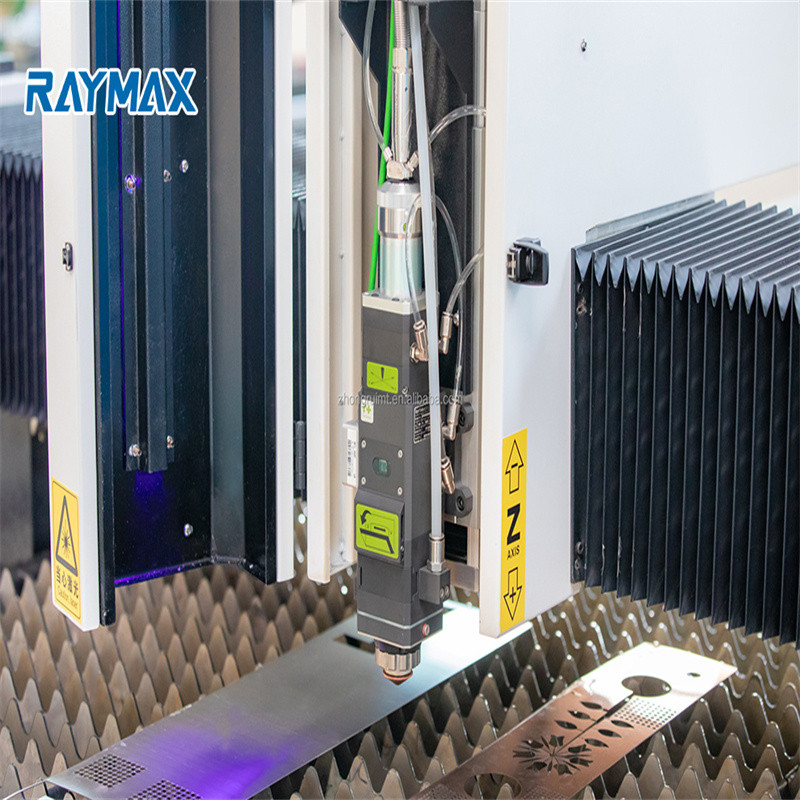

2. Głowica do cięcia laserowego Raytools Autofocus
3. Japoński silnik serwo Yaskawa i sterownik
Oś X --- Japonia Yaskawa 850 W * 1
Oś Y --- Japonia Yaskawa 18000 w * 2,
Oś Z --- Japonia Pansonic 400 W * 1
4. Przekładnia zębata TAIWAN YYC z podwójnym kierowcą
5. Szyna prowadząca TAJWAN HIWIN
6. Francja Motovario Reduktor
7. Chiller wodny S&A
8. System sterowania Cypcut FSCUT.
9. Źródło laserowe Raycus/IPG
10. Francja Schneider Część elektryczna
11. Japońskie elementy pneumatyczne SMC
12. Komputer IPAD
13. Segmentowe łóżko spawane z prostokątną rurą
14. Aluminiowa suwnica lotnicza trzeciej generacji
15. Stopa ----- stabilna, nie rusza się po długim czasie pracy
16. Załączona pokrywa
17. Sprężarka powietrza + filtr oleju + suszarka + zbiornik
18. Stabilizator

SPECYFIKACJA PRODUKTU

Skok osi X1500mm
Skok osi Y3000mm
Skok osi Z300mm
Dokładność pozycjonowania osi X/Y± 0,01 mm
Maksymalna prędkość ruchu osi X/Y160m/min
Ciężar roboczy7920kg
Maksymalne przyspieszenie X/Y1,8G
Moc silnika osi Y8,5 kW
Moc silnika osi Y1,8 kW
Moc silnika osi Z0,4 kW
Czas wymiany platformy roboczej15-17s

Zalety produktu

Podwójny komputer to formonitor, jeden do panelu kontrolera

Ultrawyraźna jakość obrazu zapewnia lepszą reprodukcję kolorów i lepszą wydajność, umożliwiając ultrawyraźne obrazy w każdym monitorowanym miejscu. Podwójne kamery pozwalają użytkownikom wyraźnie zobaczyć proces przetwarzania podczas obsługi interfejsu, co jest wygodne w użyciu

Połączenie platformy wymiany pneumatycznej

W porównaniu z elektryczną platformą wymiany, pneumatyczna platforma wymiany może regulować swoją stabilność, zapobiegać kolizji, zapewniać stabilność i szybkość wymiany oraz może zakończyć wymianę w ciągu 15 sekund.

Segmentowe spawane łoże prostokątne

20-letnia żywotność Spawanie płytowe Ciężkie łóżko robocze Wyżarzone i poddane obróbce cieplnej Spawanie płytowe ciężkie łóżko robocze, bez deformacji w ciągu 20 lat, odpowiednie do lasera o ultra dużej mocy 10 000 watów. Wzrost ciężaru jest bardzo korzystny dla szybkości cięcia laserem.

Innowacyjne łóżko robocze z czterema zawiesiami Aby zmniejszyć uszkodzenia stołu roboczego podczas pracy laserowej, firma RAYMAX wprowadziła innowacje w nowym łóżku roboczym, dodając cztery zawiesia, a żywotność stołu roboczego maszyny do cięcia laserem światłowodowym zostanie podwojona.

System monitorujący

Monitorowany system sterowania W procesie obróbki każdy obszar martwego narożnika może być monitorowany w dowolnym momencie, proces może być kontrolowany.

Aluminiowa suwnica lotnicza trzeciej generacji

Jest produkowany zgodnie ze standardami lotniczymi i formowany przez 4300 tonowe wytłaczanie z prasą. Po obróbce starzeniowej jego wytrzymałość może osiągnąć 6061 T6, co jest najsilniejszą wytrzymałością wszystkich suwnic. Aluminium lotnicze ma wiele zalet, takich jak dobra wytrzymałość, lekkość, odporność na korozję, antyutlenianie, niska gęstość i znacznie zwiększa prędkość przetwarzania.

Niezależna szafka z urządzeniem o stałej temperaturze

Z klimatyzatorem do chłodzenia wewnętrznej temperatury szafki elektrycznej

Górny system palenia

Po opiniach klientów i podsumowaniu praktycznych doświadczeń, przyjęliśmy górny dym, aby zasadniczo rozwiązać problem oddymiania zamkniętej maszyny szafowej

Osiowy układ wydechowy wentylatora

1. Struktura jest bardziej rozsądna!
2. Wydajność została znacznie poprawiona, pełny efekt ciśnienia wynosi 89,5%
3. Hałas na terenach rolniczych, hałas (porównaj z poziomem A) zmniejszony o 6dB
4. Wentylator osiowy antykorozyjny, bezpieczniej jest transportować odpady. Centrum frezowania bramowego To jest nasze centrum frezarskie, cała nasza rama maszyny jest wykonana przez nas, co może zapewnić precyzję i czas produkcji, a co najważniejsze, możemy kontrolować jakość.

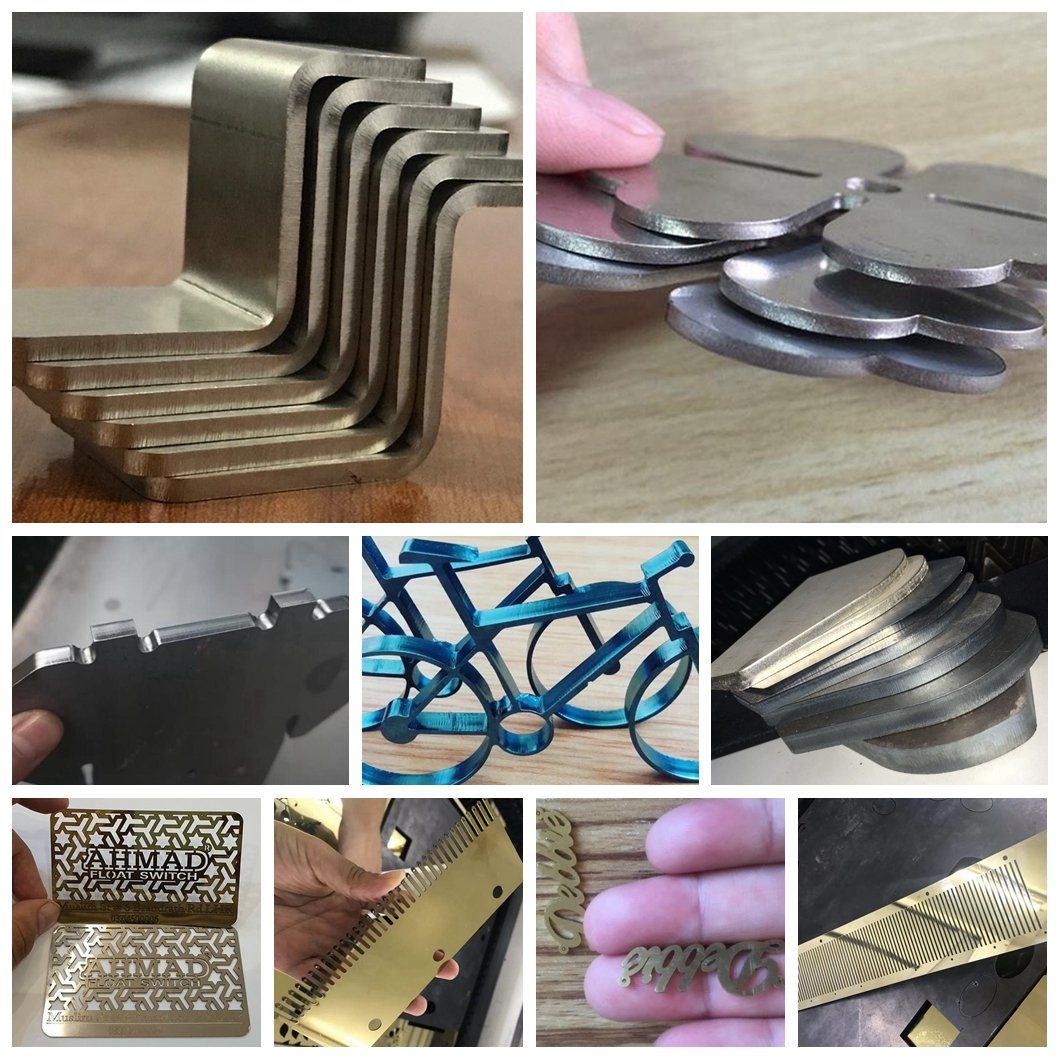

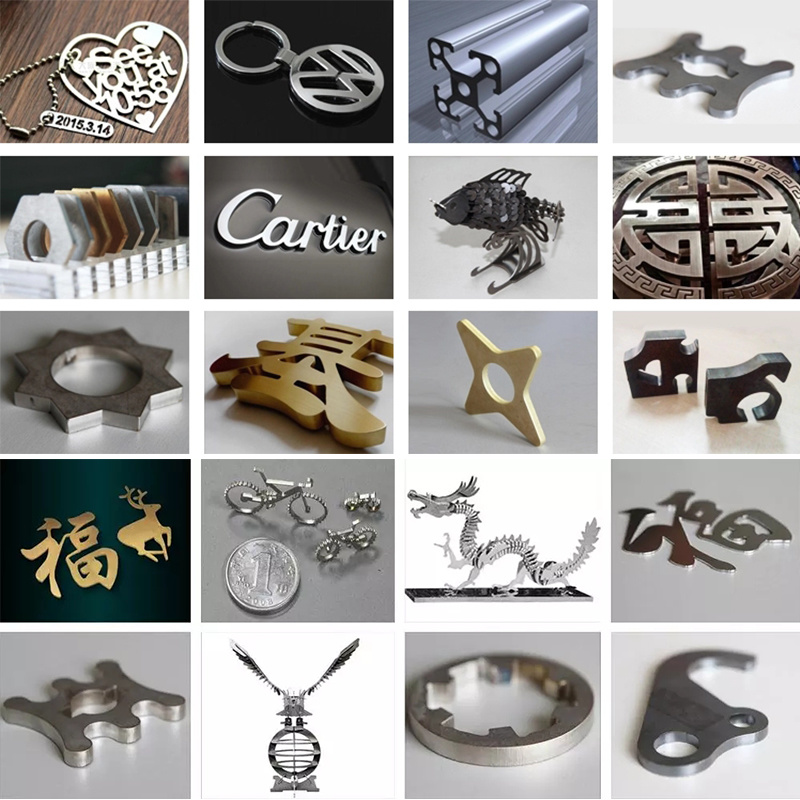

Aplikacja maszyny

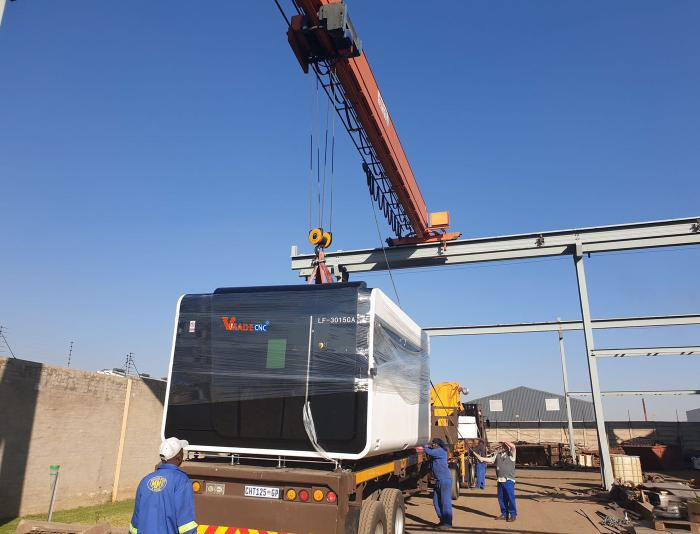

Opakowanie i wysyłka

Detale

  • aplikacji: CIĘCIE LASEREM
  • Obowiązujący materiał: metal;
  • Stan: nowy
  • Typ lasera: Laser światłowodowy
  • Obszar cięcia: 1500*3000mm
  • Prędkość cięcia: 160m/min
  • Obsługiwany format graficzny: AI, PLT, DXF
  • Grubość cięcia: 0-40 mm według różnej mocy
  • CNC lub nie: tak
  • Tryb chłodzenia: chłodzenie wodą
  • Oprogramowanie sterujące: Cypcut
  • Marka źródła lasera: IPG/Raycus
  • Marka głowicy laserowej: Raytools/Precitec
  • Marka silnika serwo: japońska Yaskawa
  • Marka prowadnicy: HIWIN/APEX
  • Marka systemu sterowania: CypCut
  • Waga (KG): 7920 KG
  • Kluczowe punkty sprzedaży: długa żywotność
  • Gwarancja: 3 lata
  • Obowiązujące branże: hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, zakład produkcyjny, warsztaty naprawy maszyn, fabryka żywności i napojów, gospodarstwa rolne, restauracja, użytku domowego, handel detaliczny, sklep spożywczy, drukarnie, prace budowlane, energia i górnictwo, sklepy spożywcze i napoje , Firma reklamowa
  • Raport z testu maszyn: Dostarczono
  • Kontrola wychodząca wideo: pod warunkiem
  • Gwarancja na podstawowe komponenty: 3 lata
  • Podstawowe komponenty: silnik, źródło lasera
  • Obszar roboczy: 1500*3000mm
  • Źródło laserowe: Raycus IPG
  • Moc lasera: 1kw-12000w
  • Skok osi X, Y i Z:: 3025 mm, 1525 mm, 300 mm
  • Moc silnika osi Y: 1800 w
  • Prędkość ruchu osi X/Y: 160m/min
  • Marka prowadnicy:: Hiwin/APEX
  • Marka reduktora: Francja Motovariao
  • Część opcjonalna: stół obrotowy/wymienny/stabilizator napięcia/transformator
  • Dokładność pozycjonowania osi X/Y: ± 0,01 mm
  • Certyfikacja: CE, ISO
  • Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, części zamienne, konserwacja w terenie i serwis naprawczy
  • Lokalna lokalizacja serwisu: Niemcy, Australia
  • Lokalizacja salonu: Niemcy, Australia
  • Rodzaj marketingu: gorąca maszyna do cięcia laserem
