Precyzyjne cięcie laserem światłowodowym Metal Stal nierdzewna Węgiel 2000w

Główna cecha

1. Maszyna do cięcia laserem światłowodowym wykorzystuje zaawansowany laser światłowodowy do wyprowadzania wiązki laserowej o wysokiej gęstości energii i gromadzi się na powierzchni przedmiotu obrabianego, dzięki czemu obszar przedmiotu obrabianego oświetlony przez bardzo drobny punkt ostrości jest natychmiast topiony i odparowywany, poprzez sterowany numerycznie system mechaniczny. Automatyczne cięcie uzyskuje się poprzez przesunięcie pozycji oświetlenia punktowego.

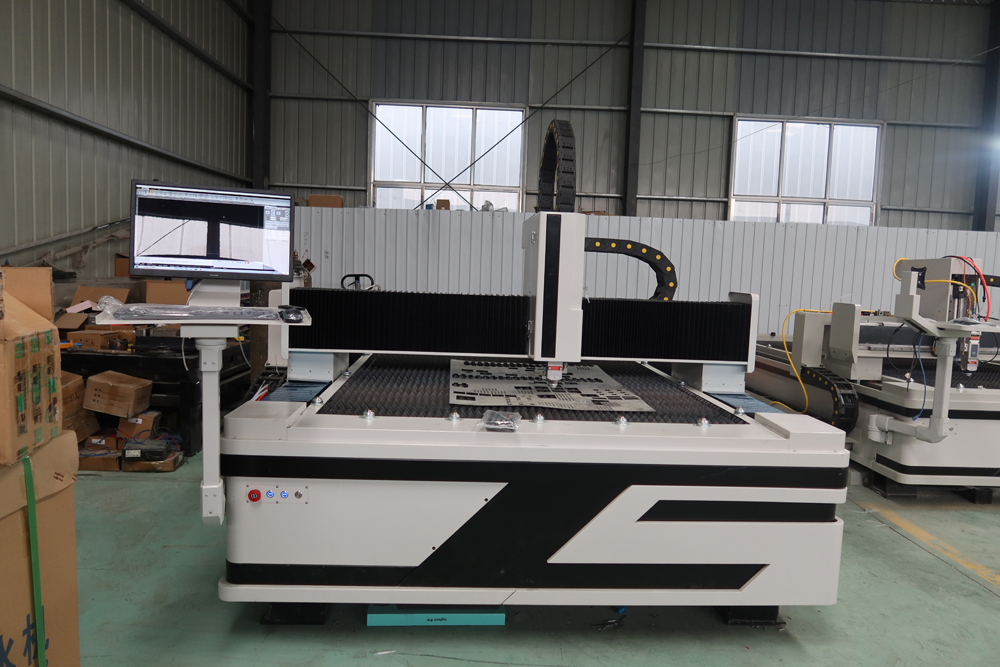

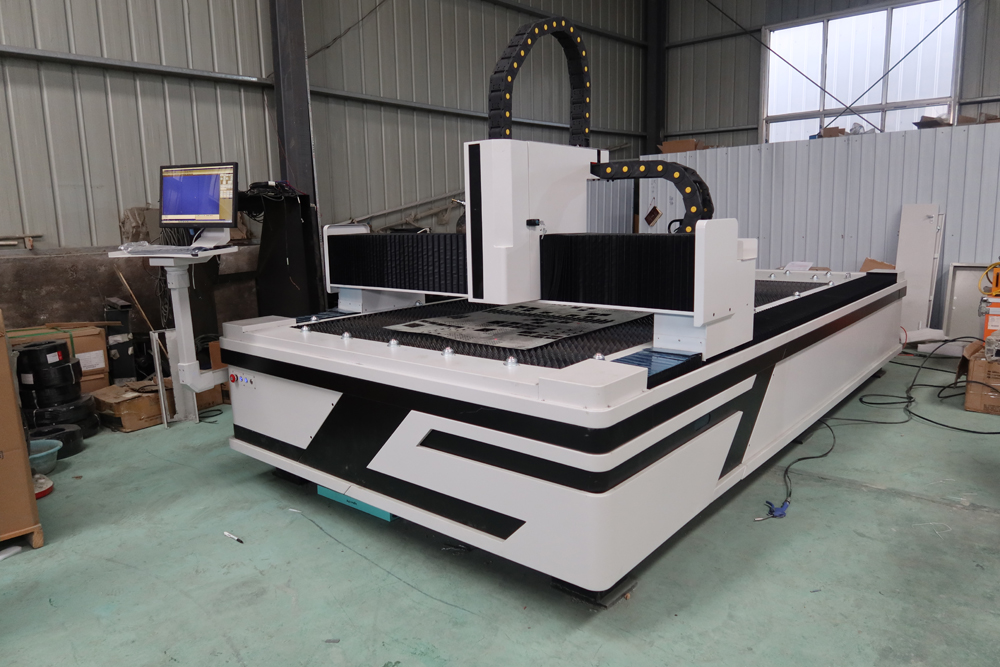

2. Maszyna do cięcia laserem światłowodowym przyjmuje typ konstrukcji bramowej, dwustronny napęd z zębatką, o stabilnej konstrukcji, dobrej sztywności i dużej prędkości.

3. Maszyna do cięcia laserem światłowodowym jest częścią spawaną z wieloma zabiegami starzenia. Części przekładni, takie jak reduktor, prowadnica, zębatka i zębnik są importowanymi znanymi markami.

4. Ogólna struktura suwnicy i tryb transmisji zębatki i zębnika zapewniają sprzęt. Szybkie pozycjonowanie, szybka reakcja dynamiczna i dobra stabilność

Obowiązujące pola

Maszyna znajduje szerokie zastosowanie w obróbce blach, lotnictwie, przemyśle lotniczym, elektronice, urządzeniach elektrycznych, akcesoriach metra, samochodach, maszynach, częściach precyzyjnych, statkach, sprzęcie metalurgicznym, windach, sprzęcie AGD, prezentach rzemieślniczych, obróbce narzędzi, dekoracji, reklamie, metalu przetwórstwo i inne przemysł produkcyjny i przetwórczy.

Obowiązujące materiały

Sprzęt do cięcia laserem światłowodowym nadaje się do cięcia metalu blachą ze stali nierdzewnej, blachą ze stali miękkiej, blachą ze stali węglowej, blachą ze stali stopowej, blachą ze stali sprężynowej, blachą żelazną, żelazem ocynkowanym, blachą ocynkowaną, blachą aluminiową, blachą miedzianą, blachą mosiężną, blachą brązową , złota płyta, srebrna płyta, tytanowa płyta, blacha, metalowa płyta, rury i przewody itp. Techniczne

Parametry

Model	RAYMAX-F1530
Maksymalny zakres przetwarzania	3000*1500mm
Stół roboczy	Ząb piłokształtny
System laserowy	MAX / RAYCUS / IPG
Moc lasera	1000W/1500W/2000W/3000W
Grubość cięcia	Zależy od materiału
Tryb jazdy	Napęd serwomotoru, szyna prowadząca PMI YYC zębatka i zębnik
Długość fali lasera	1060-1080nm
Dokładność pozycjonowania	±0,03mm
Dokładność repozycjonowania	± 0,01 mm
Minimalna szerokość linii	±0,02mm
Sposoby chłodzenia	Chłodzenie wodne
Zasilacz	380V / 50Hz
Rozmiar maszyny	4,4X2,3X1,8M
Waga brutto	2700 kg

Źródło lasera – MaxMax: laser światłowodowy jest światowym liderem w dziedzinie lasera światłowodowego, który wytwarza 70% chińskiego źródła lasera światłowodowego. Max. lasery światłowodowe to wydajne, niezawodne i bezobsługowe lasery światłowodowe. Ma super kompaktową konstrukcję, a źródło lasera umieszczone w hermetycznie zamkniętej obudowie zapewnia działanie odporne na kurz.

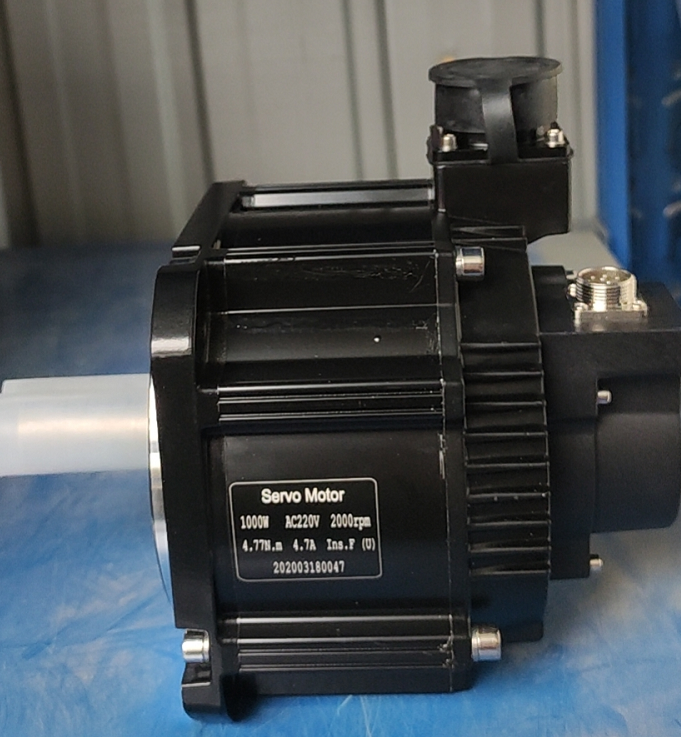

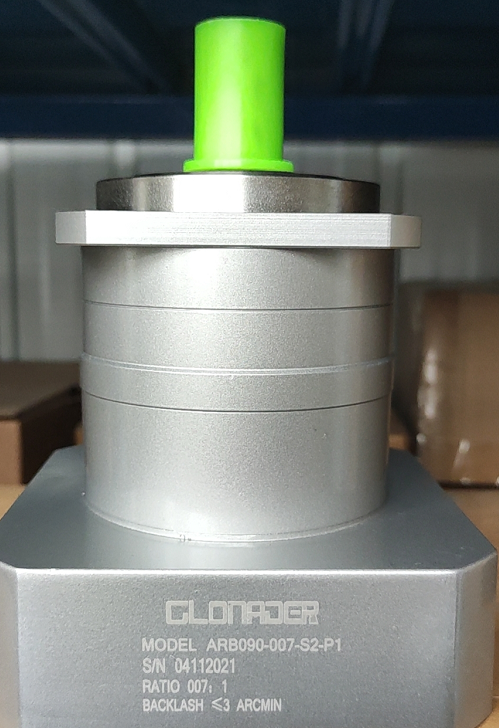

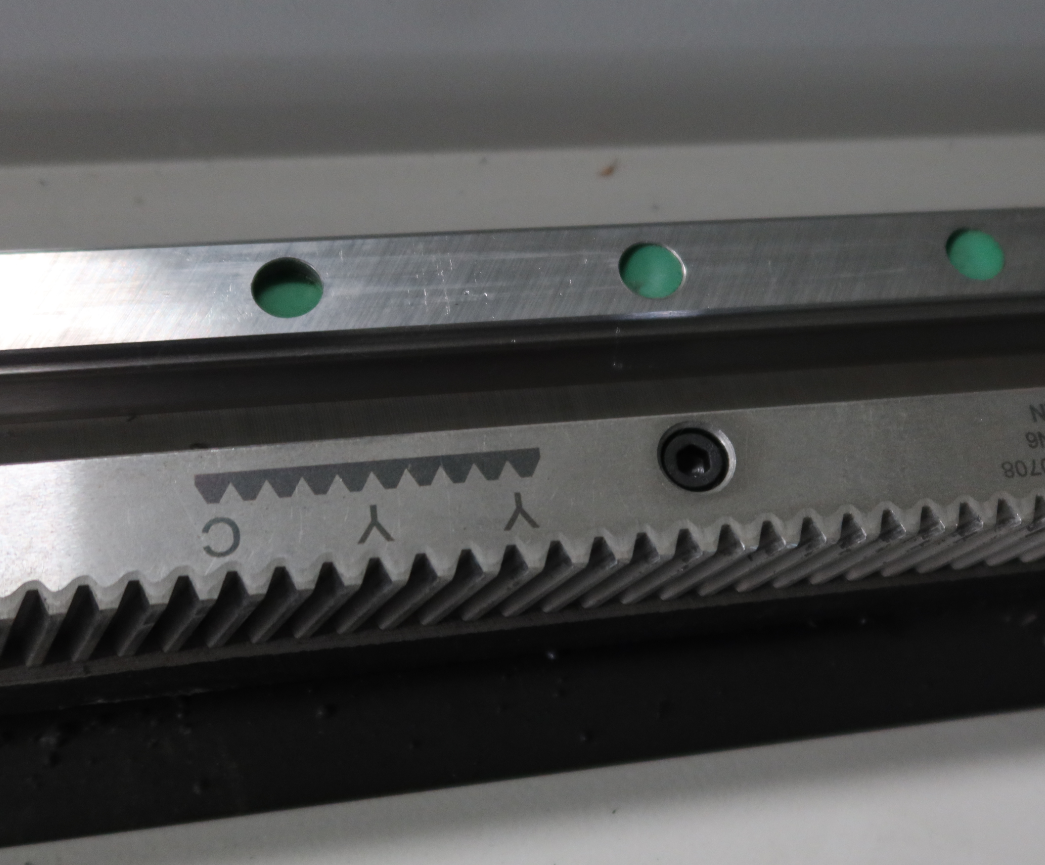

Skrzynia biegów: silnik serwo, reduktor prędkości, zębatka YYC, szyna prowadząca PMI; Senchuan Servo Motors and Drives z dużą szybkością i stabilnością działania. System Linear Transmission składa się z YYC Helical Rack i liniowych prowadnic PMI, które poprawiają dokładność i wydajność. Zaleta lekkości, wysokiej sztywności i modułowej konstrukcji zapewnia długoterminową stabilność i wyższą wydajność.

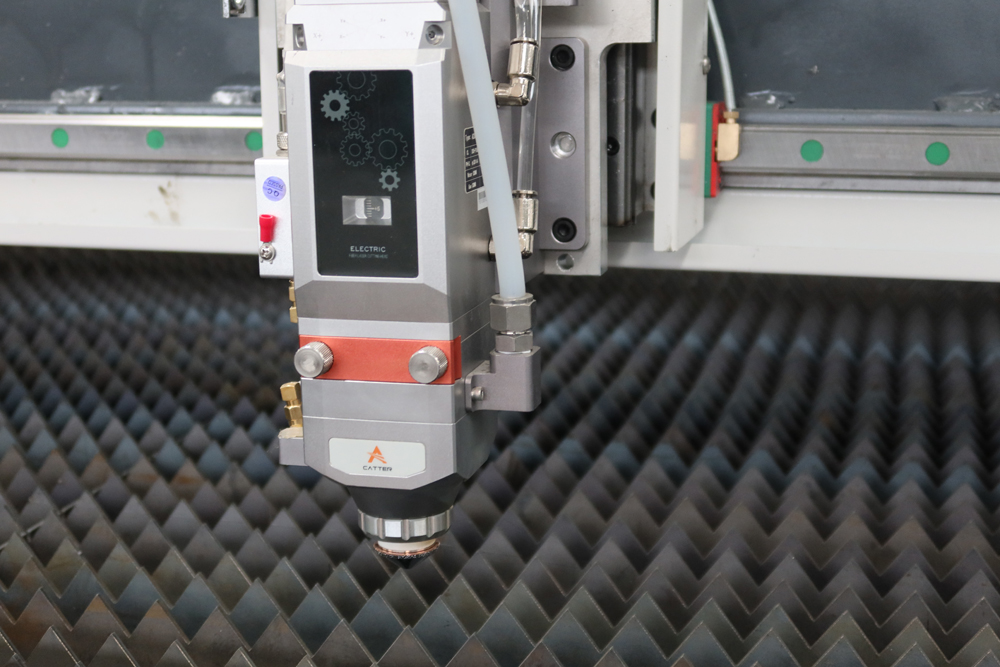

Głowica tnąca-Au3Tech: Metalowa głowica tnąca z automatycznym ustawianiem ostrości A200E, niemiecka marka serii A-cutter, jest przeznaczona do mocy lasera w granicach 2000 W, co jest wspaniałym rozwiązaniem dla średniej mocy laserowego płaskiego cięcia z automatycznym ustawianiem ostrości podczas pracy z kartą sterowania ruchem MCC seria i oprogramowanie do cięcia Seria SC. Wysokiej jakości pyłoszczelna konstrukcja, precyzyjnie obrobione części.

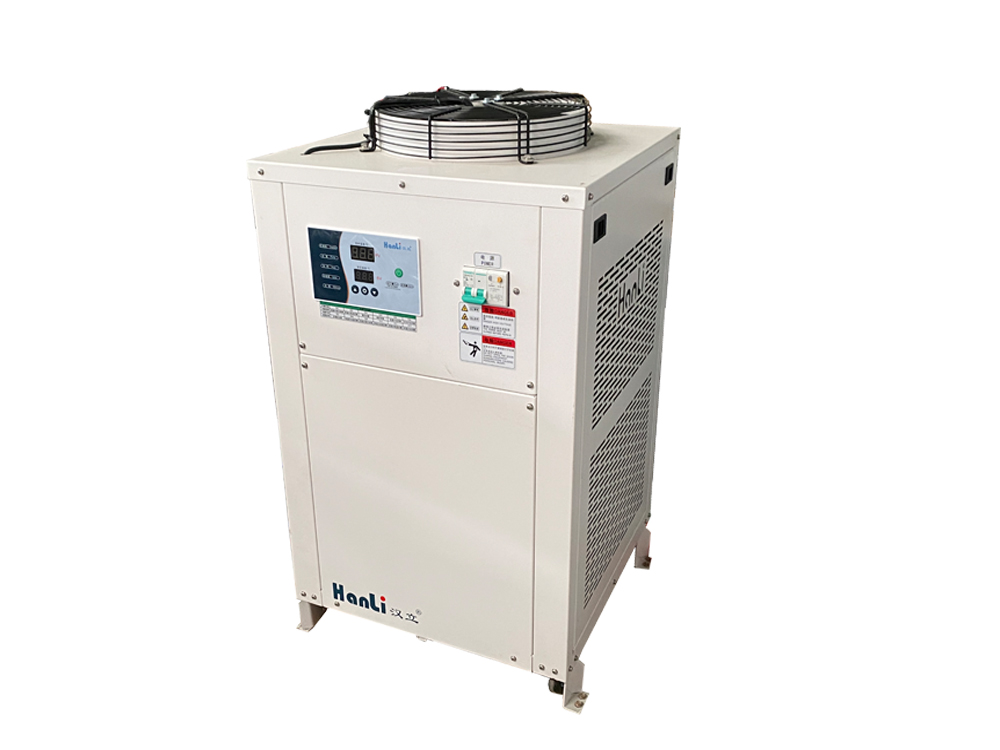

Chiller wodny: Chiller Wuhan hanli Marka: Chiller wuhan hanli Chłodzenie lasera i głowicy tnącej Podwójna temperatura i podwójna kontrola

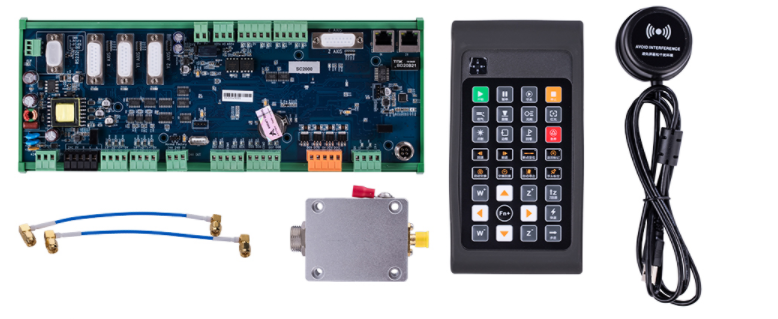

Sterownik CNC-Au3Tech: Operacje są proste, z potężnymi funkcjami CAM opartymi na automatycznym projektowaniu CAD, obsługują import grafiki, rysunki graficzne, edycję grafiki i tak dalej. Potężna funkcja linii prowadzącej, obsługuje różne sposoby prowadzenia linii. Obsługuje wielowarstwowe cięcie lub znakowanie oraz inne sposoby przetwarzania. Obsługa śledzenia pozycji awarii / do przodu / do tyłu i tak dalej. Alarm w czasie rzeczywistym, stabilny i niezawodny, obsługuje pomiar błędów bieżących, może sprawdzać błąd między uruchomionym obbitem a błędem graficznym.

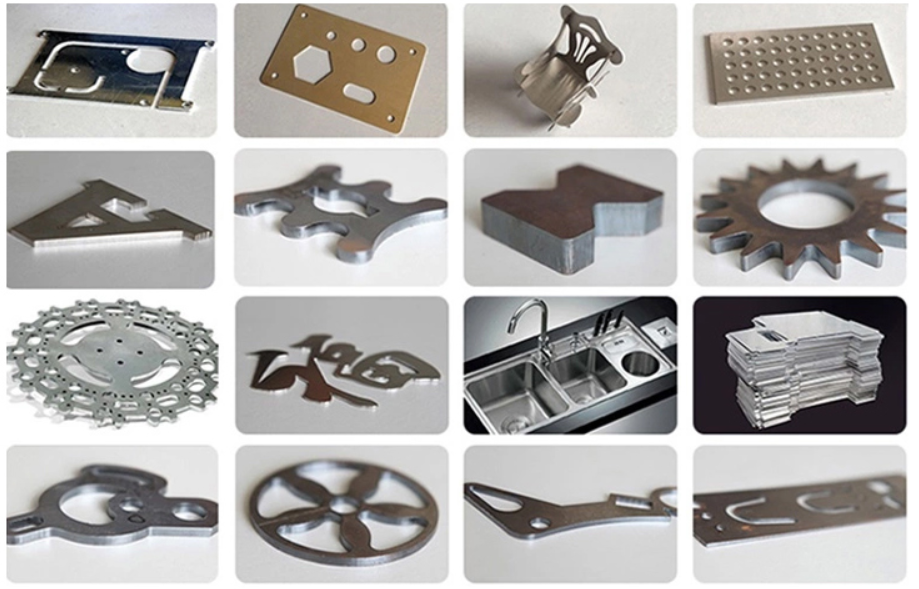

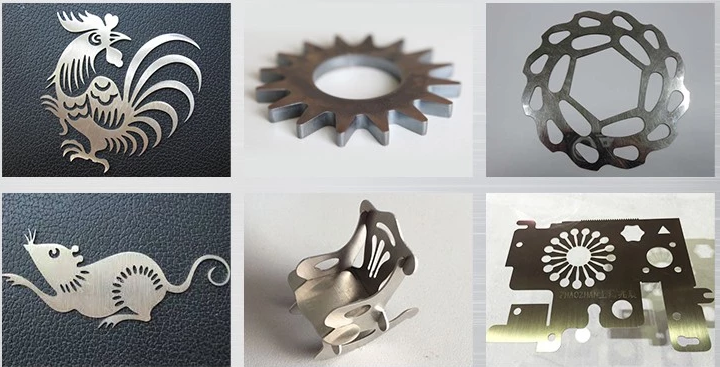

Przykładowy pokaz

Detale

• aplikacji: CIĘCIE LASEREM
• Obowiązujący materiał: metal, inny
• Stan: nowy
• Typ lasera: Laser światłowodowy
• Obszar cięcia: 3000*1500mm
• Prędkość cięcia: Zależy od materiału
• Obsługiwany format graficzny: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Grubość cięcia: Zależy od materiału
• CNC lub nie: tak
• Tryb chłodzenia: CHŁODZENIE WODĄ
• Oprogramowanie sterujące: oprogramowanie SC2000
• Miejsce pochodzenia: Shandong, Chiny!
• Marka źródła lasera: MAX
• Marka głowicy laserowej: Au3Tech
• Marka silnika serwo: Delta
• Marka prowadnicy: PMI
• Marka systemu sterowania: Au3Tech
• Waga (KG): 2700 KG
• Kluczowe punkty sprzedaży: automatyczne
• Gwarancja: 2 lata
• Obowiązujące branże: hotele, sklepy z materiałami budowlanymi, handel detaliczny, inne
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe komponenty: źródło lasera, przekładnia, głowica tnąca-Au3Tech, chłodziarka wodna, sterownik CNC-Au3Tech
• Tryb laserowy: laser światłowodowy
• Długość fali lasera: 1060-1080nm
• Dokładność pozycjonowania: ± 0,03 mm
• Moc lasera: 1000 W/1500 W/2000 W/3000 W
• Dokładność repozycjonowania: ± 0,01 mm
• Minimalna szerokość linii: ± 0,02 mm
• Moc: 22 KW
• Napięcie robocze:: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 zestaw
• Certyfikacja: CE, ISO
• Obsługa posprzedażna: wsparcie online, instalacja w terenie, uruchomienie i szkolenie
• Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online
• Lokalna lokalizacja usługi: Brak
• Lokalizacja salonu: Brak
• Rodzaj marketingu: Nowy produkt 2021
