Maszyna do cięcia laserem światłowodowym Cięcie aluminium, wycinarka laserowa do blach

Cechy

Maszyna do cięcia wykorzystuje zaawansowany laser marki światowej sławy, który ma wysoką wydajność elektrooptyczną, oszczędza wodę i energię. Szczególnie ważne jest to, że może być bezobsługowe przez długi czas, zaoszczędzić dużo czasu i środków na konserwację oraz poprawić wydajność pracy. Ogólna rama główna przyjmuje stół roboczy ze strukturą gantry.

Łoże o wysokim tłumieniu ma dobrą sztywność, wysoką precyzję i stabilną pracę. Konstrukcja ramy wykonana jest z wysokiej jakości stali spawanej o strukturze plastra miodu. Obrabiarka jest wyżarzana, dwukrotnie starzona i obrabiana przez wielkogabarytową frezarkę bramową.

Te rozwiązania konstrukcyjne i technologiczne zapewniają, że obrabiarka ma doskonałą odporność na wstrząsy sejsmiczne, wysoką sztywność i stabilność. W pełni spełnia wymagania stabilności obrabiarki w ruchu szybkim.

Zastosowano wysoce precyzyjny dwustronny napęd zębatkowy i zębnikowy oraz liniową szynę prowadzącą, a potężny podwójny napęd serwomotoru służy do skutecznego zapewnienia szybkości i dokładności cięcia laserowego. Można również wybrać stół roboczy typu wymiany, wskaźnik awaryjności jest bardzo niski, czas wymiany jest krótki, znacznie poprawia wydajność produkcji.

Modele opcjonalne

Seria LC z pojedynczym stołem

Wycinarka laserowa serii LC zajmuje niewielką powierzchnię, wysoką wydajność, jest łatwa w instalacji. To najbardziej ekonomiczna i popularna seria. 3015LC na eksport może być używany do normalnego transportu kontenerów, co pozwala zaoszczędzić miejsce i koszty.

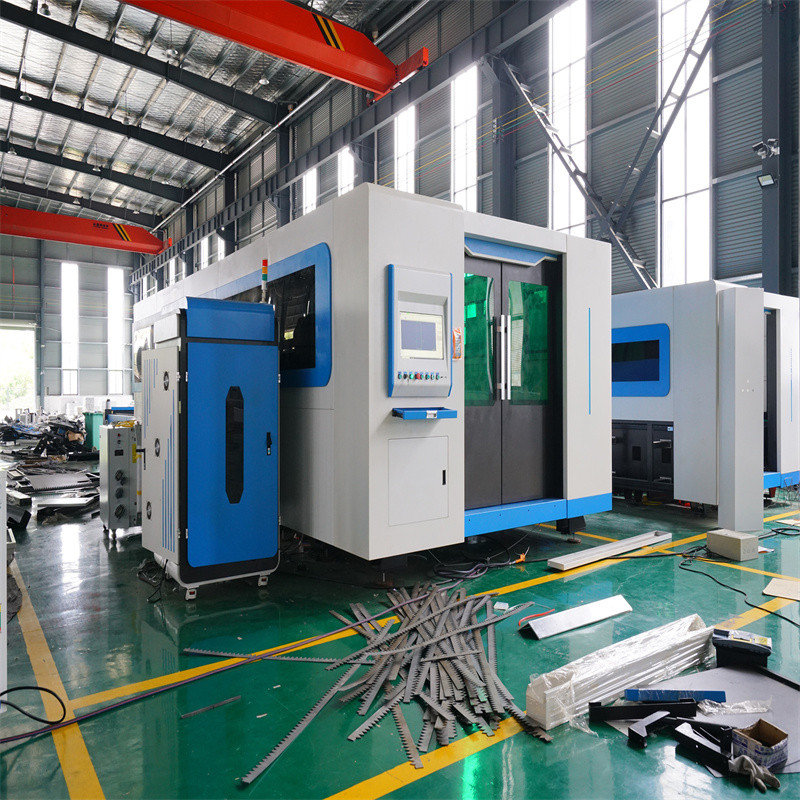

Seria stolików do wymiany na PC

Wycinarka laserowa o dużej mocy z serii PC. Zamknięta konstrukcja i automatyczna wymiana podwójnych stołów znacznie oszczędza czas karmienia. Zamknięte cięcie zmniejsza również możliwe szkody dla ludzkiego ciała spowodowane laserem i generowanym dymem, działaniem maszyny podczas cięcia.

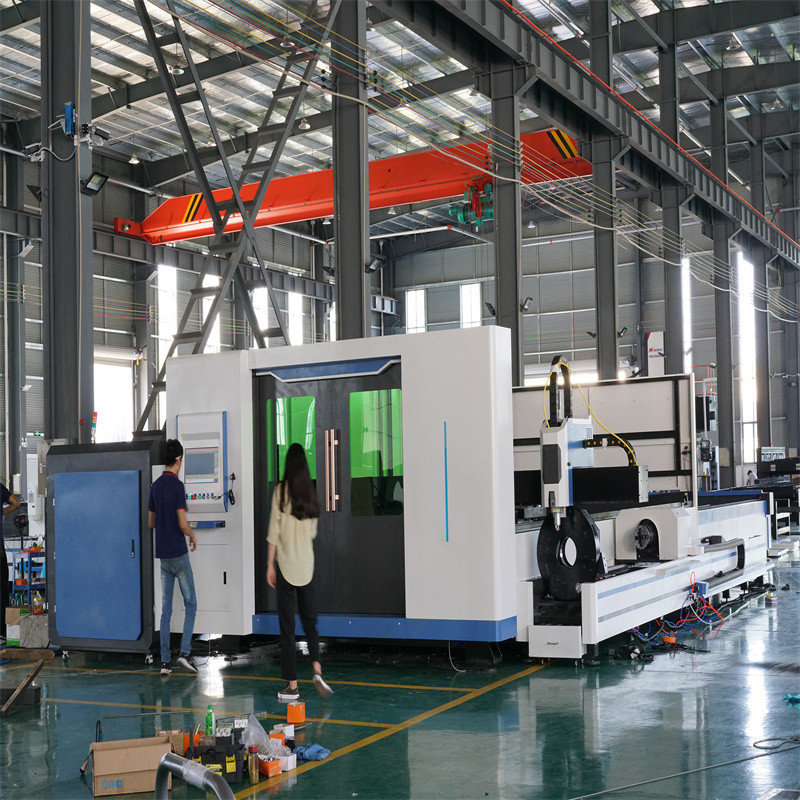

Seria arkuszy i rur PT

Zintegrowana laserowa maszyna do cięcia blach i rur z serii PT jest wyposażona w zaawansowany system cięcia płyt laserem światłowodowym i system cięcia rur. Różne funkcje cięcia płyt i rur można dowolnie przełączać. Zintegrowany kadłub, mała powierzchnia, która zapewnia większą wartość dla Ciebie.

Zaawansowany generator laserowy

Standardowa konfiguracja stabilnego i wydajnego generatora laserowego Raycus lub MAX. Modułowa konstrukcja, wysoce zintegrowany system, bezobsługowy, wysoka niezawodność. Moc lasera jest płynnie regulowana, z wysoką jakością wiązki i wysoką stabilnością lasera. Jest to idealne źródło lasera do precyzyjnego cięcia laserowego, precyzyjnego spawania i innych zastosowań. W porównaniu z innymi podobnymi laserami na rynku, nasz laser ma oczywiste zalety. Opcjonalny laser IPG i nLIGHT.

Dokładnie dopasowane głowice do cięcia laserowego

Wszystkie wycinarki laserowe RAYMAX są standardowo wyposażone w automatyczne głowice tnące WXS lub Raytools. Głowice tnące mają wbudowany napęd silnikowy, który napędza soczewkę skupiającą za pomocą mechanizmu liniowego, aby automatycznie zmienić pozycję. Klienci mogą ustawić program aby osiągnąć ciągłe skupienie się na ukończeniu szybkiego przebijania i cięcia materiału o różnej grubości. Konstrukcja konstrukcji chłodzonej wodą pozwala głowicom laserowym pracować stabilnie i długotrwale. Opcjonalne głowice do cięcia laserowego PRECITEC i Lasermech.

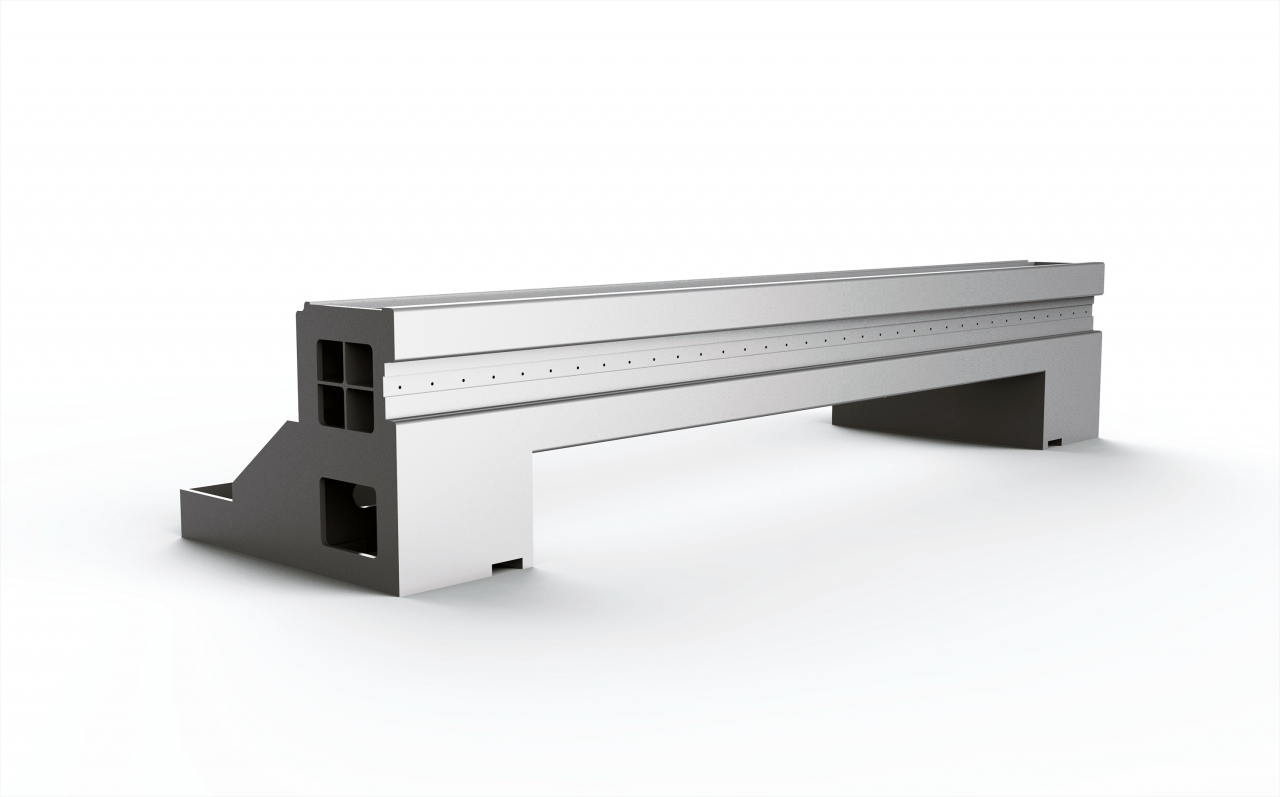

Lekka belka poprzeczna

Belka poprzeczna wykonana jest z aluminium lotniczego, które jest przetwarzane w procesie wytłaczania i starzenia cieplnego, co sprawia, że cała maszyna jest sztywna i ma doskonałą jakość powierzchni i dobrą wytrzymałość. Lekka i wysoka sztywność belki poprzecznej zapewnia szybki ruch podczas obróbki laserowej. Jednocześnie ma doskonałą dynamikę i spełnia dokładność. Dzięki długiej żywotności może w największym stopniu zachować kształt niezmieniony, aby zapewnić dokładność cięcia i jakość produktu.

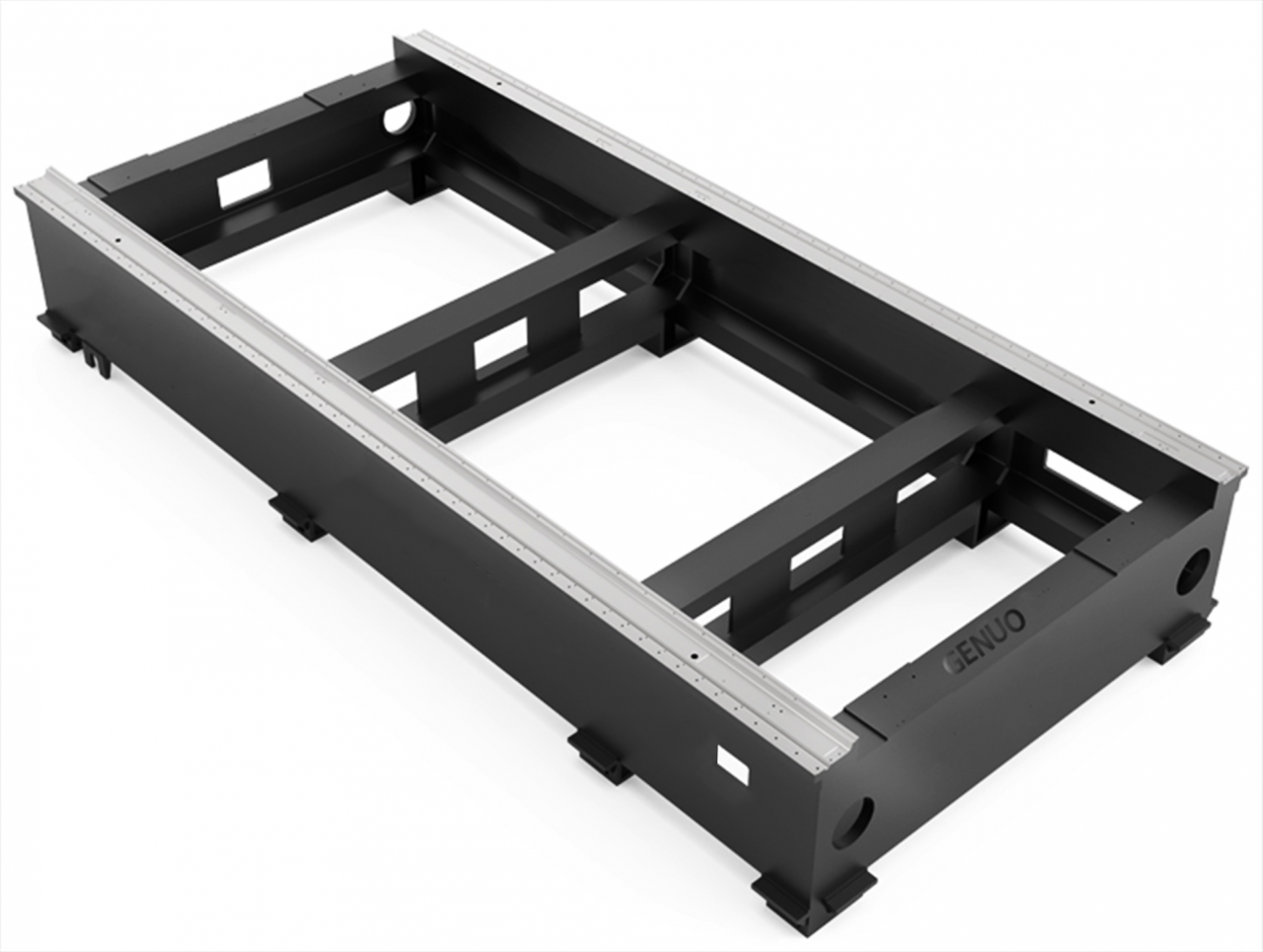

Stabilne i solidne łóżko

Główny korpus maszyny do cięcia jest spawany z wysokiej jakości węglowej stali konstrukcyjnej o wytrzymałości na rozciąganie do 500 MPa, po wyżarzaniu w wysokiej temperaturze i naturalnym starzeniu w celu wyeliminowania naprężeń spawalniczych, zapobiegania odkształceniom, trwalszego. Następnie przez wielkoskalowe precyzyjne centrum obróbcze portalowe do precyzyjnej obróbki. Stabilne i niezawodne łoże, bez deformacji, zapewniające długotrwałą dokładność cięcia i stabilność maszyny. Opcjonalne łoże maszyny odlewniczej.

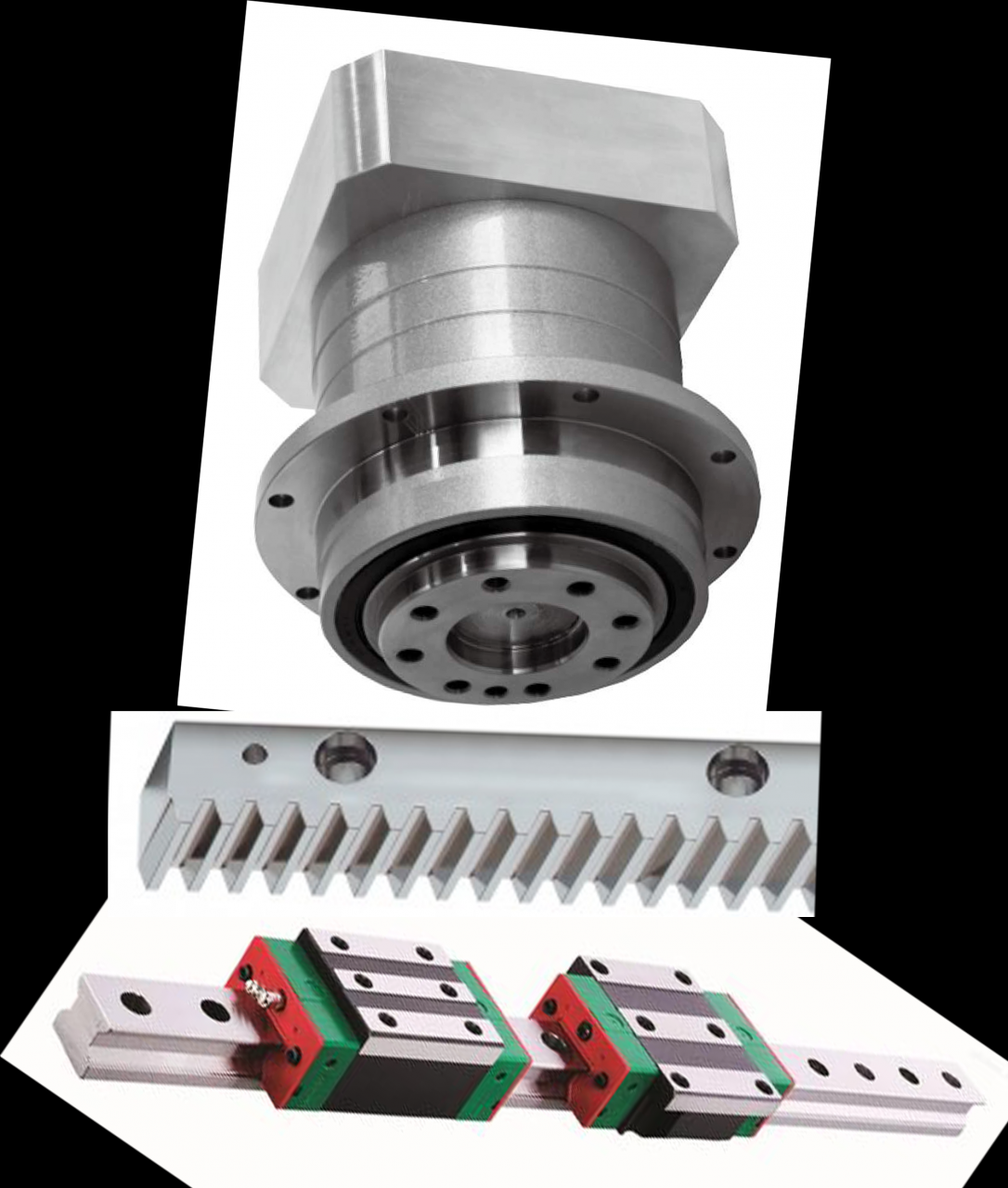

Części przekładni o wysokiej precyzji

Specjalny japoński reduktor kołnierzowy SHIMPO lub francuski Motovario, precyzyjna zębatka i zębnik, cicha prowadnica liniowa. Dokładnie połącz łoże tokarki i część tnącą. Pozwól maszynie pracować bardzo płynnie i wydajnie. Dzięki automatycznemu systemowi smarowania konserwacja części mechanicznych jest znacznie zmniejszona. Opcjonalny reduktor Atlanta, zębatka i zębnik.

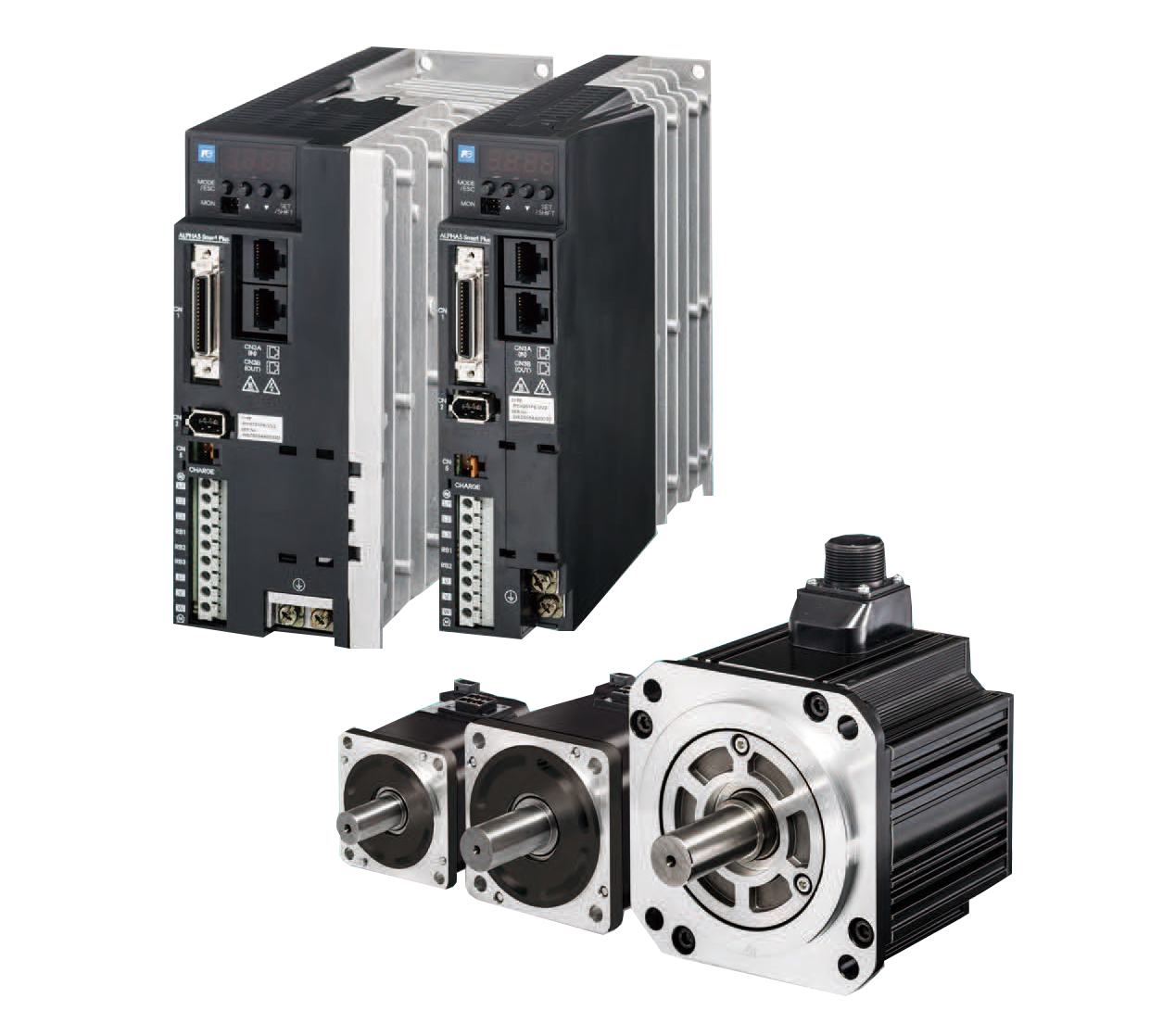

Najwyższej jakości komponenty elektryczne

Maszyna przyjmuje japoński serwomotor Fuji lub Panasonic i napędza do 6000r / min. Mocny moment obrotowy i moc znacznie poprawiają wydajność cięcia. Jednocześnie ma niezwykle dokładną dokładność pozycjonowania i długą żywotność. Główne akcesoria elektryczne to Schneider i Siemens, rozsądne połączenie linii i optymalizacja. Zapewnij bardzo niski wskaźnik awaryjności. Opcjonalny serwosilnik i napęd Yaskawa.

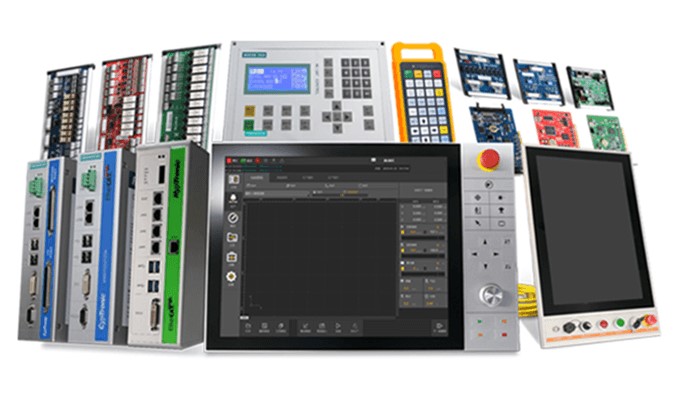

Wydajny i inteligentny system cięcia laserowego

Cała seria wycinarek laserowych jest wyposażona w oprogramowanie do sterowania cięciem laserowym CypCut lub oprogramowanie do sterowania cięciem laserowym o ultrawysokiej mocy HypCut. Z wysokiej dokładności wizualnym systemem pozycjonowania i zintegrowanym systemem CNC kolejno. Jest łatwy w użyciu i ma rozbudowane funkcje, które można spotkać i zastosować w różnych sytuacjach przetwarzania. Opcjonalny niemiecki system cięcia PA8000, Siemens 840D CNC

Tabela rozmiarów projektu

Rodzaj	3015LC	4015LC	4020LC	6020LC
Rang obróbki L * W (mm)	3000*1500	4000*1500	4000*2000	6000*2000
Moc lasera (KW)	0.5-20
Dokładność pozycjonowania osi X/Y (mm/m)	±0,05
Dokładność powtarzania osi X/Y (mm/m)	±0,02
Oś X/Y Maksymalna prędkość ruchu (m/min)	120
Oś X/Y Max. przyspieszenie (G)	1.2
Grubość cięcia (mm)	Zgodnie z mocą źródła lasera i materiału z blachy
Wymiar （L*W*h)(mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
Waga maszyny (kg)	4800	5500	6000	7500

FAQ

Q1. A co z jakością swojej maszyny?

A1: Nasze maszyny są dystrybuowane na całym świecie do około 50 hrabstw, w których istnieje przemysł blach, istnieją doskonałe maszyny, a tam, gdzie są nasze maszyny, istnieje dobra reputacja i zadowolenie użytkowników końcowych.

P2: Jesteś porównywalnie producentem lub handlem?

A2: Jesteśmy 100% producentem z ponad 20-letnim doświadczeniem w produkcji.

Q3. A co z usługą posprzedażną?

A3: 1. Rozwiązania techniczne: możemy dostarczyć rozwiązania techniczne w ciągu jednego dnia.
2. Wideo online: pokaż działające wideo maszyny w fabryce. (aktualizacja co tydzień)
3. Usługa instalacji: jest dostępna we wszystkich naszych maszynach, można dostarczyć wideo na żywo. Możemy również wysłać technika do fabryki klienta w celu zainstalowania maszyn. (Klienci muszą tylko zapłacić za przelot i hotel.)
4. Usługa szkoleniowa: Nasz technik nauczy Cię obsługi naszych maszyn. Możesz również wysłać swojego technika do naszej firmy, aby nauczył się obsługi maszyn.
5. Gwarancja jakości: 2 lata gwarancji, zapewniamy dożywotnią usługę. Organizujemy ostateczny test przed wysyłką, po upewnieniu się, że maszyna jest najlepsza, a następnie wysyłamy przesyłki.
6. 100% wskaźnik odpowiedzi: odpowiemy na Twoje pytania w ciągu 12 godzin.

Detale

• aplikacji: CIĘCIE LASEREM
• Obowiązujący materiał: metal;
• Stan: nowy
• Typ lasera: Laser światłowodowy
• Obszar cięcia: 4000 mm * 1500 mm
• Prędkość cięcia: 120m/min
• Obsługiwany format graficzny: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Grubość cięcia: 0-30
• CNC lub nie: tak
• Tryb chłodzenia: CHŁODZENIE WODĄ
• Oprogramowanie sterujące: Cypcut
• Marka źródła lasera: RAYCUS
• Marka głowicy laserowej: Precitec
• Marka silnika serwo: Panasonic
• Marka prowadnicy: PMI
• Marka systemu sterowania: Cypcut
• Waga (KG): 5500 KG
• Kluczowe punkty sprzedaży: wysoka dokładność
• Marka soczewek optycznych: II-VI
• Gwarancja: 2 lata
• Obowiązujące branże: hotele, sklepy z materiałami budowlanymi, zakład produkcyjny, warsztaty naprawy maszyn, prace budowlane, firma reklamowa
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: Niedostępna
• Podstawowe komponenty: zbiornik ciśnieniowy, silnik, inne, łożysko, przekładnia, pompa, skrzynia biegów, silnik, PLC
• Nazwa produktu: Maszyna do cięcia metalu laserem światłowodowym
• Moc lasera: 6000 W
• Funkcja: Cięcie blach
• Obszar roboczy: 1500mmX4000mm
• Głowica laserowa: Głowica tnąca Raytools
• Zasilanie: 220V/380V
• Układ napędowy: serwomotory YASKAWA
• Kolor: Wymagany
• Funkcja: Wysoka dokładność
• System chłodzenia: System chłodzenia wodą
• Certyfikacja: ce
• Świadczona obsługa posprzedażna: wsparcie online, instalacja w terenie, uruchomienie i szkolenie, konserwacja i naprawa w terenie, wsparcie techniczne wideo
• Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, części zamienne, konserwacja w terenie i serwis naprawczy
• Lokalna lokalizacja serwisu: Kanada, Stany Zjednoczone, Włochy, Rosja
• Lokalizacja salonu: Kanada, Stany Zjednoczone, Włochy, Rosja
