Prasa krawędziowa Cnc Servo 250t / 3,2m 3+1 Oś 3 metrowa prasa krawędziowa do blachy

Główna cecha

1. Spawana konstrukcja stalowa, poprzez normalizację i wibracje o wysokiej częstotliwości w celu wyeliminowania naprężeń, w celu zapewnienia ogólnej dokładności obrabiarek, ma doskonałą sztywność, zapobieganie zniekształceniom i zapobieganie przechylaniu.

2. Dwustronne cylindry główne należą do elektrohydraulicznej osi CNC giętarki CNC, w której osie Y1, Y2, zsynchronizowane z hydraulicznym serwozaworem importowanym z Niemiec i niemiecką kontrolą pętli zamkniętej kraty HEIDENHAIN, dokładne sprzężenie zwrotne, suwaki działają dokładnie, powtórz Dokładność suwaka i precyzja równoległa mogą osiągnąć /- 0,01 mm.

3. Automatyczny hydrauliczny system kompensacji wypukłej dla stołu roboczego (oś V), aby rozwiązać wpływ deformacji suwaka przedmiotu obrabianego podczas gięcia. Liczby kompensacji automatycznie dostosowywane przez system CNC, wygodne i dokładne. (mechaniczna konstrukcja stołu kompensacyjnego dla opcji)

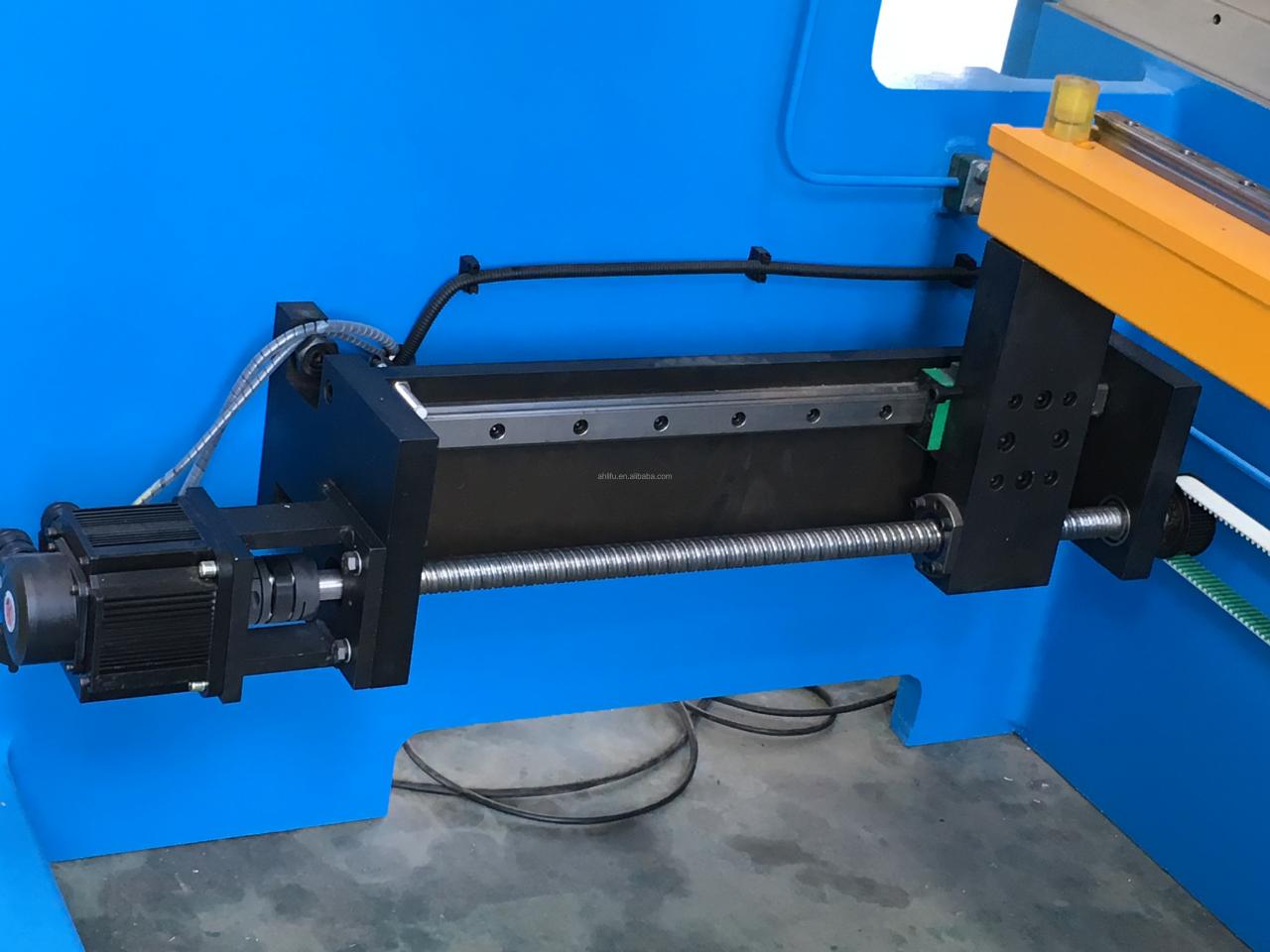

4. Wskaźnik tylny (lokalizacja przednia i tylna) to oś X w giętarce CNC, napędzana przez serwosilnik, system CNC, przekładnia przez precyzyjną śrubę kulową, prowadnicę liniową, synchroniczne koło pasowe, bieganie szybko, dokładne pozycjonowanie danych. (Użytkownicy mogą rozszerzyć oś R lub oś R1, oś R2, oś Z1, oś Z2 itp.)

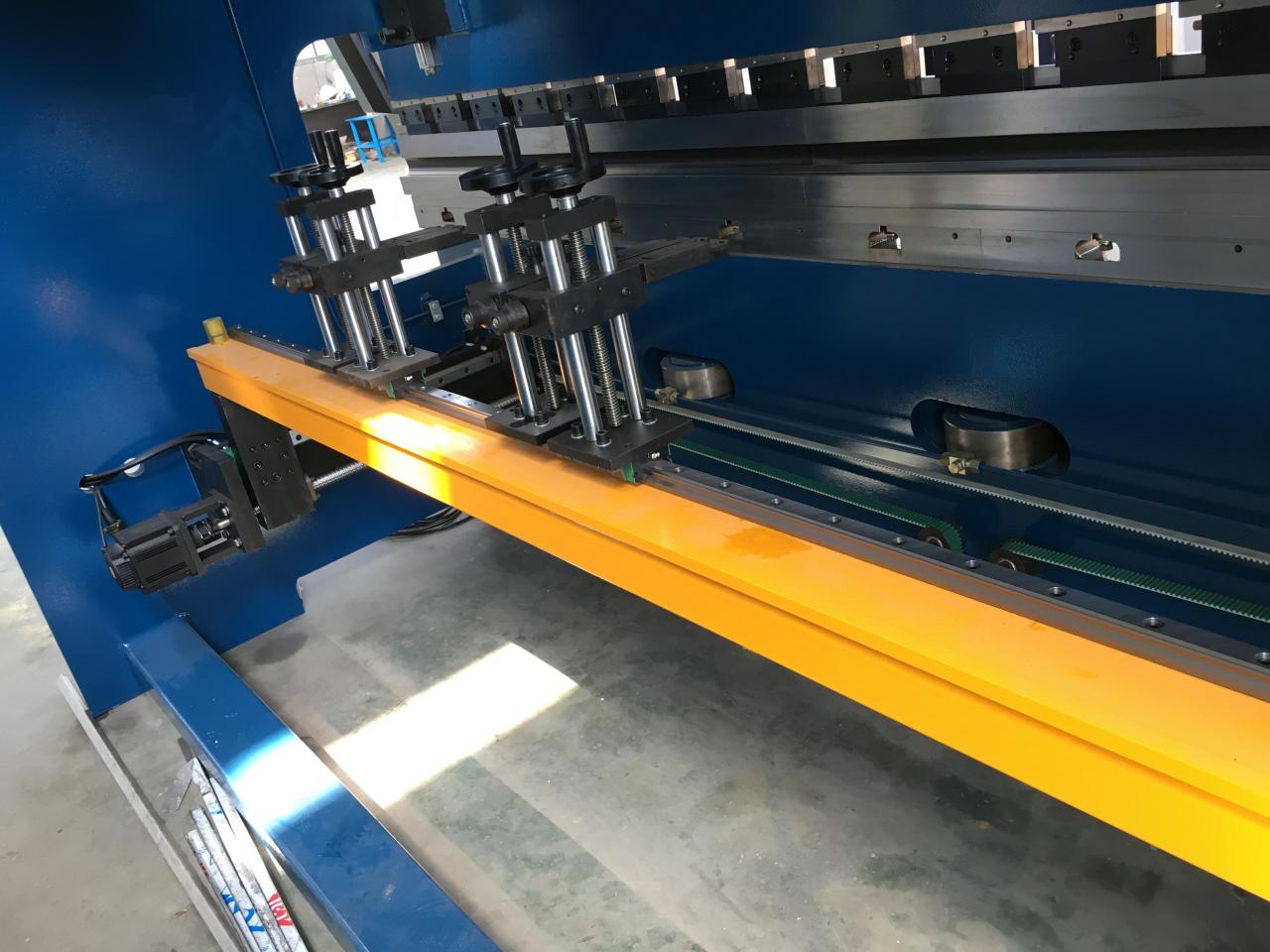

5. Przednie urządzenie podające porusza się w bok przez precyzyjną prowadnicę liniową, łatwo kontrolując odstępy między ramionami. Regulowany poziom wysokości, co znacznie poprawia wygodę gięcia obrabianego przedmiotu.

6. Z szybko zaciskową formą do gięcia palet, kompatybilną z mechanizmem kompensacji ugięcia. Połączony typ modułowej formy do gięcia CNC w celu zapewnienia wysokiej precyzji i wysokiej wydajności gięcia. Regulacja położenia dolnej formy przydaje się w różnych warunkach pracy.

7. Oba końce maszyny wyposażone są w linijkę kratową, która służy do dokładnego pomiaru odległości między zjeżdżalnią a stołem roboczym. Rama maszyny wyposażona w tabliczkę typu C, krata zamontowana w płycie C w celu wyeliminowania wpływu deformacji kolumny na położenie suwaka. Dane sprzężenia zwrotnego położenia suwaka zostaną natychmiast przesłane do systemu sterowania numerycznego do oszacowanego sygnału sterującego serwozaworem S1 ~ S2 i wyjścia, kontrolują przepływ wyjściowy dwóch hydraulicznych serwozaworów, tak aby synchronizacja dwóch cylindrów.

Czynności konstrukcja belki do czteropunktowego pozycjonowania, dobra stabilność, oś Y1, Y2 można indywidualnie zaprogramować, można sadzić w stanie częściowym, zginanie stożkowe (zginanie skośne).

Zawiesić utrzymywanie ciśnienia po formowaniu gięcia, aby zmniejszyć sprężystość obrabianego przedmiotu, można ustawić czas utrzymywania ciśnienia.

8. Bariera bezpieczeństwa wokół maszyny i fotoelektryczne urządzenie zabezpieczające zapewniające bezpieczeństwo pracy. (urządzenie ochrony laserowej opcjonalnie)

Parametr techniczny

NIE	Przedmiot	Wartość	Jednostka
1	Siła nominalna	1000	KN
2	Długość stołu roboczego	2500	mm
3	Odległość między otworami	2020	mm
4	Głębokość gardła	320	mm
5	Podróż barana	120/150	mm
6	Maksymalna wysokość otwarcia	320/350	mm
7	Główne zasilanie	7.5/11	KW
8	Głębokość gardła	320	mm
9	Waga	6000	kg
10	Wymiar	250016002400	mm

Główne części outsourcingowe

NIE	Częściowe imię	Outsourcing Producenta
1	Zawór proporcjonalny sterowania synchronicznego	Bosch Rexroth
2	Proporcjonalny zawór regulacji ciśnienia	Bosch Rexroth
3	Pompa olejowa	Bosch Rexroth
4	Pierścień uszczelniający	Japonia VALQUA
5	Złącze wężyka	EMB
6	Silnik	Siemens
7	Elektryczny	Schneidera
8	Śruba kulkowa	Tajwan HIWIN
9	Liniowy przewodnik	Tajwan HIWIN
10	tarta linijka	Heidenhain
11	Siłownik	ESTUN

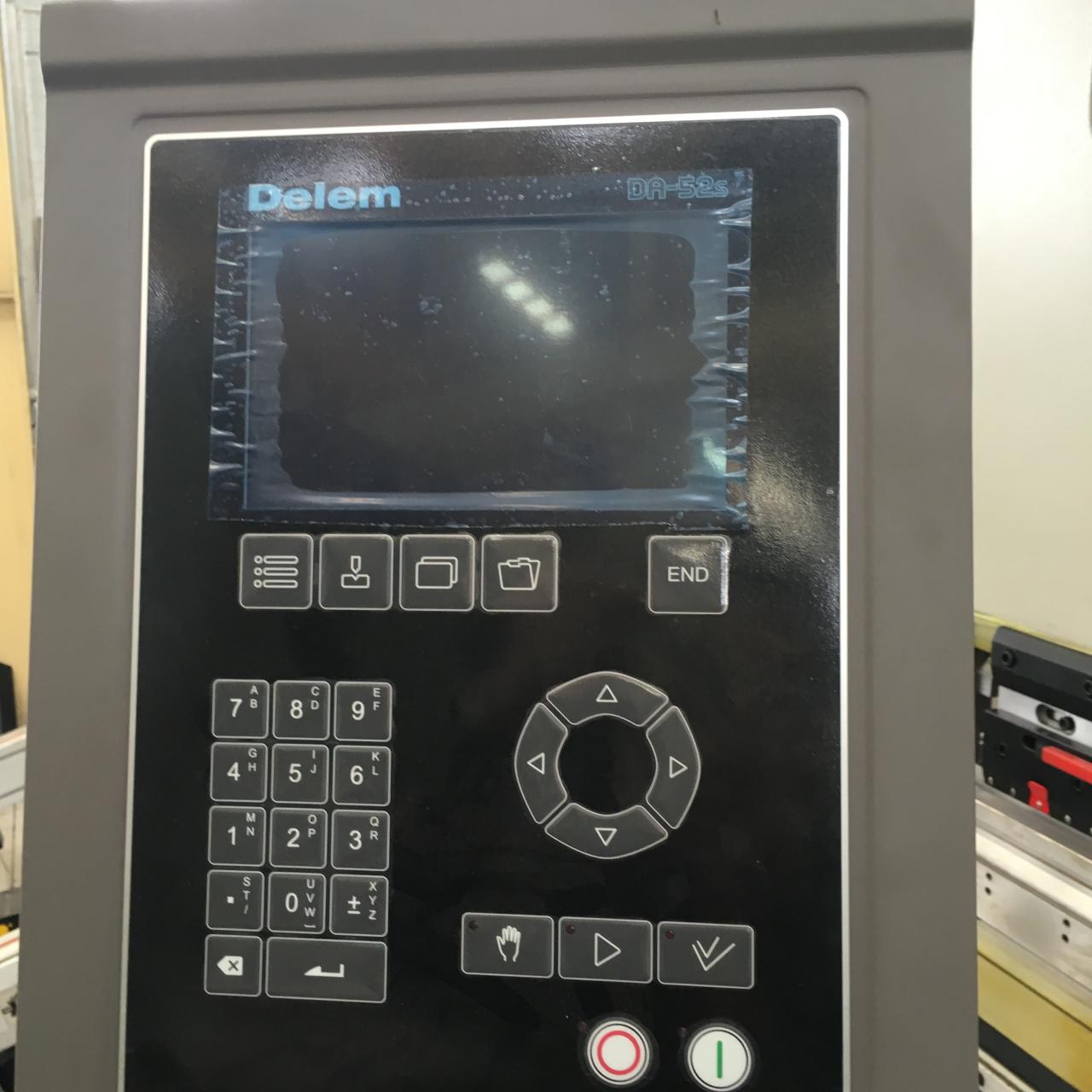

12	System CNC	System CNC DA52S

UWAGA: system sterowania cnc ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S itp. Opcjonalnie

Szczegółowe obrazy

Nasze usługi

Obsługa przedsprzedażna

1. 24 godziny online, odpowiedź w ciągu 2 godzin, rozwiązanie w ciągu 48 godzin.

2. Poleć najbardziej odpowiednią maszynę zgodnie z przeznaczeniem klienta,

3. Wsparcie testowania próbek,

4. Wizyta w fabryce jest mile widziana.

Serwis pogwarancyjny

1. dostarcz rozwiązanie w ciągu jednego dnia, rozwiąż reklamację w ciągu 2 dni.

2. Szkolenie, jak zainstalować i jak korzystać z urządzenia

3. Inżynierowie dostępni do obsługi maszyn za granicą

4. Zniżka dla długo współpracującego klienta!

5. Gwarancja 2 lata

Pakowanie i dostawa

1) przed zapakowaniem obrabiarka będzie testować przez 48 godzin, aby upewnić się, że cały sprzęt jest w 100% kwalifikowany.

2) przed załadunkiem stabilne opakowanie, profesjonalny i wykwalifikowany ładowacz zmniejsza uszkodzenia produktu podczas transportu.

3) naprawiliśmy naszą maszynę w pojemniku za pomocą stalowego drutu wewnątrz, który będzie dobrze chroniony podczas wysyłki;

4) rozładunek, używamy drewnianej szafki, chronimy maszynę i możemy z łatwością użyć wózka widłowego do rozładunku maszyny.

FAQ

1. A co z jakością twojej maszyny? Martwimy się o jakość.

RE: RAYMAX to dojrzała marka w CHINACH, dzięki wieloletnim badaniom w zakresie technologii, nasz projekt, w tym struktura i szczegółowe bezpieczeństwo i precyzja, znacznie się poprawiły i mogą spełniać wszystkie normy CE lub bardziej rygorystyczne normy. Nasze maszyny są dystrybuowane na całym świecie do około 50 krajów, w których istnieje przemysł blacharski, istnieją maszyny Brilliant. A gdzie są nasze maszyny, tam jest dobra reputacja i zadowolenie użytkowników końcowych

2. Czy cena maszyny może być większa?

RE: 1. RAYMAX zawsze zapewnia wysokiej jakości maszynę, z 10-letnim doświadczeniem, nasza maszyna ma wystarczający standard jakości, aby upewnić się, że maszyna może pracować dłużej niż rzeczywisty okres gwarancji. W ten sposób dużo zaoszczędzimy i pomyślimy z wyprzedzeniem dla klientów.

RE: 2. Właściwie RAYMAX myśli również o naszym poziomie cenowym, jesteśmy pewni, że zapewniamy jakość=cena i cena=jakość, dopasowaną cenę i akceptowalną dla klientów oraz trwałą dla naszych maszyn. Zapraszamy do negocjacji z nami i uzyskania dobrej satysfakcji.

3. A co z twoją manufakturą w Chinach?

RE: RAYMAX z siedzibą w MaAnShan City, w prowincji AnHui, która jest wiodącym obszarem w Chinach, a także na całym świecie jako centrum maszyn do obróbki blach metalowych. Pracowaliśmy w tym obszarze około 10 lat. Bogate doświadczenie w tej dziedzinie z profesjonalnym wsparciem technicznym i zorientowaną obsługą.

Detale

Skok suwaka (mm): 100 mm
Poziom automatyczny: w pełni automatyczny
Głębokość gardła (mm): 250 mm
Typ maszyny: Drążek skrętny, Prasa krawędziowa
Długość stołu roboczego (mm): 3200
Szerokość stołu roboczego (mm): 160 mm
Stan: nowy
Miejsce pochodzenia: Anhui, Chiny
Przetwarzany materiał / metal: stal nierdzewna, stal aluminiowa, stal stopowa, stal żelazna itp
Automatyzacja: automatyczna
Dodatkowe usługi: wykrawanie
Rok: 2020
Waga (kg): 6000
Moc silnika (kw): 7,5 kW
Kluczowe punkty sprzedaży: wielofunkcyjne
Gwarancja: 3 lata
Obowiązujące branże: sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakłady produkcyjne, gospodarstwa rolne, użytku domowego, handel detaliczny, drukarnie, prace budowlane, energetyka i górnictwo
Lokalizacja salonu: Egipt, Kanada, Turcja, Włochy, Francja, Wietnam, Peru, Arabia Saudyjska, Indonezja, Pakistan, Indie, Meksyk, Rosja, Hiszpania, Tajlandia, Maroko, Kenia, Korea Południowa, Chile, Zjednoczone Emiraty Arabskie, Kolumbia, Algieria, Rumunia, Bangladesz, RPA, Kazachstan, Ukraina, Nigeria, Uzbekistan, Tadżykistan
Rodzaj marketingu: Nowy produkt 2020
Raport z testu maszyn: Dostarczono
Kontrola wychodząca wideo: pod warunkiem
Gwarancja na podstawowe komponenty: 3 lata
Podstawowe elementy: łożysko, silnik, pompa, zbiornik ciśnieniowy, silnik
Moc: Hydrauliczna
Surowiec: blacha
aplikacji: Gięcie blach
Ochrona bezpieczeństwa: osłona ochronna
Silnik: SIEMENS BEIDE
Urządzenie elektryczne: SCHNEIDER
Układ hydrauliczny: REXROTH
Ciśnienie nominalne (kN): 10000
Certyfikacja: ce
