Automatyczna maszyna do cięcia rur 1000w Mały stół roboczy Maszyna do cięcia laserem światłowodowym

Opis maszyny

Cięcie laserowe to najlepsza metoda cięcia spośród różnych technologii cięcia, które ludzie dzisiaj opanowali. Zaletami cięcia laserowego są: małe odkształcenia termiczne, wysoka dokładność cięcia, niski poziom hałasu, brak zanieczyszczeń, łatwe w realizacji automatyczne cięcie, chociaż początkowa inwestycja jest duża (wada), ale koszt obróbki jest o 50% niższy niż obróbka mechaniczna. Jako zaawansowana technologia produkcji, cięcie laserowe ma zalety szerokiego zakresu zastosowań, elastycznego procesu, wysokiej precyzji obróbki, dobrej jakości, czystego procesu produkcyjnego i łatwej realizacji automatyzacji, elastyczności, inteligencji oraz poprawy jakości produktu i wydajności pracy.

Funkcja maszyny

1. Maszyna przyjmuje otwartą strukturę stołu roboczego, importowaną, precyzyjną zębatkę z podwójnym napędem i zębnikiem oraz prowadnicę liniową, stabilną transmisję i wysoką precyzję.

2. Zarówno łóżko, jak i ruchoma belka przyjmują integralną strukturę spawalniczą. Złoże jest obrabiane cieplnie w temperaturze 600°C i wykańczane przez 12-metrowe frezowanie portalowe. Jest chłodzony w piecu przez 24 godziny. Po wyżarzaniu jest obrabiany zgrubnie, a następnie poddawany starzeniu wibracyjnemu, co może całkowicie wyeliminować spawanie i adaptację do obróbki, dobrą sztywność, wysoką precyzję, może utrzymać długotrwałe użytkowanie bez deformacji.

3. Osie X, Y i Z są importowane z Francji z serwosilnikami o wysokiej precyzji, dużej prędkości, dużym momencie obrotowym, dużej bezwładności, stabilnej i trwałej wydajności. Zapewnij dużą prędkość i przyspieszenie całej maszyny.

4. Przyjmuje specjalny system sterowania numerycznego maszyny do cięcia laserem światłowodowym CYPCUT oparty na systemie operacyjnym Windows i integruje wiele specjalnych modułów funkcyjnych do sterowania cięciem laserowym, z potężnymi funkcjami, dobrym interfejsem człowiek-maszyna i prostą obsługą.

5. Oprogramowanie do zagnieżdżania CYPNEST Expert Edition to podstawowa technologia dla maszyn tnących CNC umożliwiająca „cięcie w pełnym wymiarze godzin, cięcie o wysokiej wydajności i cięcie z dużą szybkością zagnieżdżania”. Jest to podstawowa gwarancja efektywnej oszczędności materiałów i poprawy wydajności cięcia.

6. Głowica tnąca przyjmuje specjalne głowice do cięcia laserem światłowodowym produkowane przez znane na całym świecie marki i czujniki pojemnościowe, z wysoką dokładnością wykrywania, wrażliwą reakcją oraz najbardziej stabilną i niezawodną wydajnością. 7. Precyzyjny sterowany elektronicznie zawór proporcjonalny importowany z Niemiec może precyzyjnie kontrolować ciśnienie powietrza tnącego gazu pomocniczego, aby uzyskać najlepszy efekt cięcia.

Komponenty maszyny

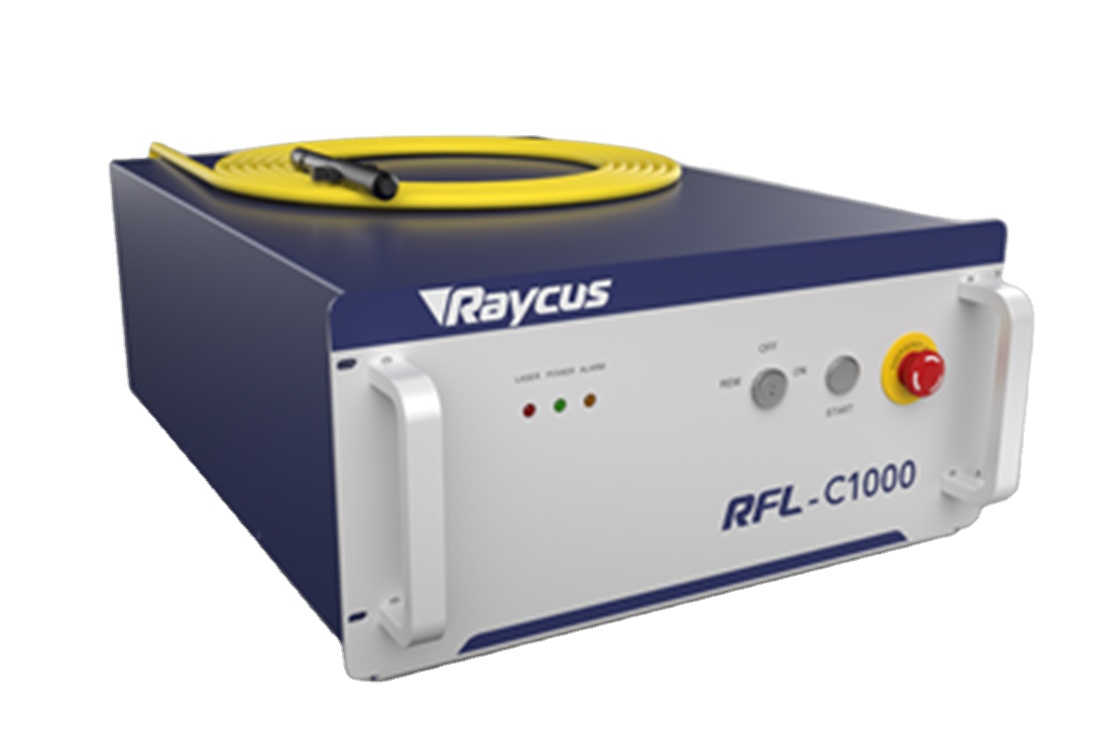

Źródło lasera światłowodowego Raycus RFL-C1000

• Doskonała jakość wiązki (BPP)

• Stałe BPP w pełnym zakresie mocy

• Użyj długiej ogniskowej, aby nadal uzyskać małą plamkę

• Sprawność konwersji elektrooptycznej> 25%

• Bezobsługowa praca

• Modułowa konstrukcja, „plug and play”

• Mały rozmiar i łatwa instalacja

• Żywotność źródła pompy >100 000 godzin

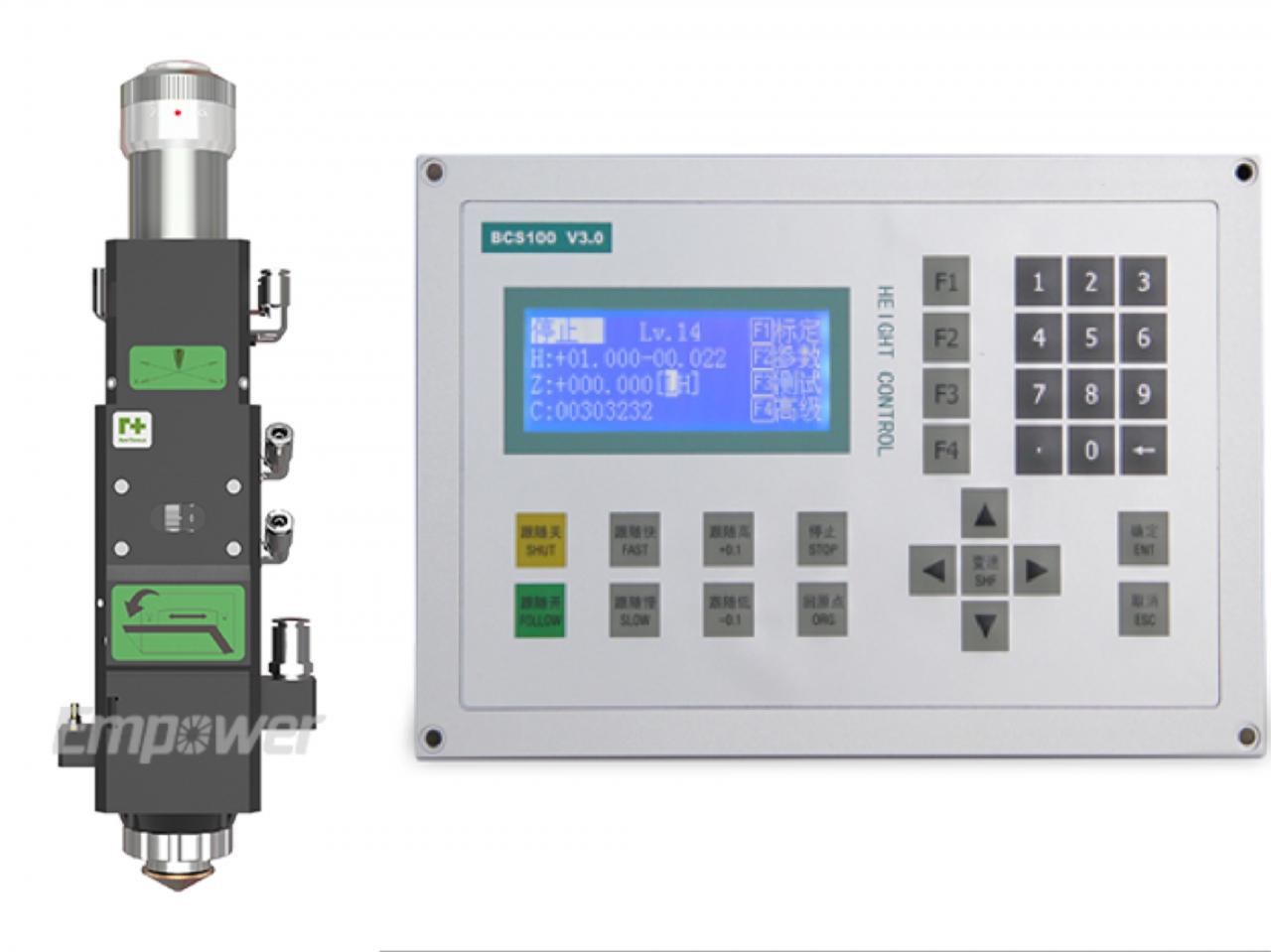

Głowica tnąca i kontroler wysokości

• Dostępny z pojemnościowym czujnikiem wysokości.

• Czujniki temperatury chronią optykę i minimalizują ryzyko przegrzania.

• 10 mm ruchu obiektywu w celu ustawienia ostrości.

• Szybki i łatwy dostęp do szkła nakrywkowego.

• Elastyczna konstrukcja pozwalająca zoptymalizować wielkość plamki.

• Płynny przepływ gazu wspomagającego.

• Kompaktowa, lekka konstrukcja.

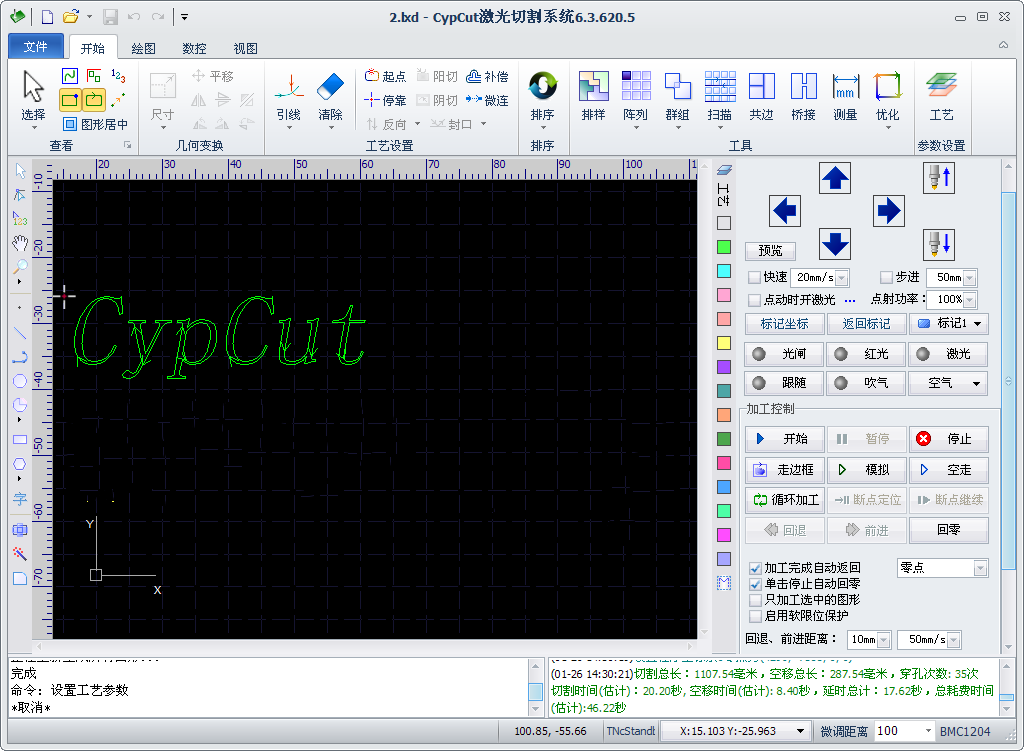

System cięcia Cyccut

• Automatyczna regulacja wysokości

• Ochrona oprogramowania

• Kontrola mocy wiązki laserowej

• Funkcja wznawiania punktu nagłego wyłączenia

• Skok żaby i funkcja automatycznego pozycjonowania krawędzi

• Reakcja w czasie rzeczywistym, aby uniknąć opóźnienia sygnału powodującego zaokrąglenie krawędzi

Specyfikacja

Lista głównych komponentów
Nie.	Nazwa komponentu	Producent--Miejsce pochodzenia
1	Narzędzie mechaniczne	Zgrzewarka płytowa - Dahan
2	Belka maszynowa	Belka aluminiowa - Dahan
3	Źródło lasera światłowodowego	Raycus/Max 1000 W-chiny
4	Głowica laserowa	Raytools-- Chiny
5	System cięcia	Cyprcut - Chiny
6	Silnik serwo i sterownik	Schneider -- Francja
7	Reduktor prędkości	Shimpo -- Japonia
8	Prowadnice	Hiwin -- Tajwan
9	Zębatka i zębnik	YYC z Tajwanu
10	Zawór proporcjonalny	SMC-Japonia
11	Chiller	Hanli – Chiny

Specyfikacje
Moc lasera	1000W
Obszar cięcia (mm) (dł. × szer.)	3000 mm × 1500 mm
Maksymalna prędkość cięcia (m/min)	120 m/min
Maks. przyspieszone	1,5G
Dokładność pozycjonowania	±0,03mmmm
Dokładność powtarzalności	±0,02mm
Minimalna szerokość linii	0,15 mm
Maksymalna głębokość cięcia (stal miękka)	12mm
Stal nierdzewna N2	5mm
Aluminium	3mm
Sposób jazdy	Importowany silnik serwo
Droga transmisyjna	Importowana zębatka i podwójny sterownik zębnika
Wymagania elektryczne	380V/50Hz.60Amp
Pobór energii	12KW
Masa elementu roboczego	800kg
Waga	5500 kg
Rozmiar konturu (mm)	4800 mm × 2700 mm × 1900 mm (dł. × szer. × wys.)
Rozmiar konturu ze zmieniaczem palet (mm)	8400 mm × 3000 mm × 2100 mm (dł. × szer. × wys.)

Zalety i zastosowania

ZALETY:

1, Oszczędność kosztów na zużyciu energii / tylko 20-30% maszyny do cięcia laserowego co2 przy tej samej mocy.

2, Elastyczność i precyzyjne cięcie prostych lub złożonych części

3, przyjmuje importowany światowy laser światłowodowy / czas życia ponad 100 000 godzin

4, importowany silnik serwo i system przekładni zapewniają precyzyjne cięcie

5, wysokiej jakości cięcie bez dodatkowego wykończenia

6, Wyższa prędkość cięcia i wydajna, prędkość cięcia płyty powyżej 10 metrów na minutę

7, Bezkontaktowe cięcie, co oznacza brak śladów lub zanieczyszczenia materiału;

8, Możliwość cięcia praktycznie dowolnej blachy

APLIKACJE:

STOSOWANE MATERIAŁY: Stal nierdzewna, stal węglowa, stal stopowa, stal krzemowa, stal sprężynowa, aluminium, stop aluminium, blacha ocynkowana i inne metalowe rury i rury.

DOTYCZY BRANŻA: Jest szeroko stosowany w obróbce rurociągów przemysłowych, sprzęcie przeciwwybuchowym, przemyśle wojskowym, przemyśle chemicznym, eksploracji ropy naftowej, lampach i latarniach, obróbce metali, okuciu, budownictwie itp.

Nasze usługi i zalety

Nasze usługi

1. Dwuletnia gwarancja na tę maszynę do lasera światłowodowego i części do lasera światłowodowego; roczna gwarancja na inne maszyny i części.

2. 24-godzinne profesjonalne wsparcie techniczne online.

3. Wykwalifikowany inżynier pomoże klientowi rozwiązać problem przez TM, Whatsapp w czasie, gdy wystąpi problem.

4. Bezpłatna aktualizacja oprogramowania.

5. Dożywotnia konserwacja i dostawa części zamiennych.

Nasze atuty

1. Przedsiębiorstwo Uwierzytelniania Alibaba

2. 12 lat doświadczenia w eksporcie

3. 20 lat doświadczenia w produkcji!

4. Usługa OEM i ODM

5. Całodobowa usługa online

6. Sieć dealerów na całym świecie

Detale

• aplikacji: CIĘCIE LASEREM
• Obowiązujący materiał: metal;
• Stan: nowy
• Typ lasera: Laser światłowodowy
• Obszar cięcia: 3000*1500mm
• Prędkość cięcia: 120m/min
• Obsługiwany format graficzny: DXF
• Grubość cięcia: 1-10mm
• CNC lub nie: tak
• Tryb chłodzenia: CHŁODZENIE WODĄ
• Oprogramowanie sterujące: Cypcut
• Marka źródła lasera: Raycus/IPG/Max
• Marka głowicy laserowej: Raytools/Precitec
• Marka silnika serwo: Yaskawa
• Marka prowadnicy: HIWIN
• Marka systemu sterowania: Cypcut
• Waga (KG): 5500 KG
• Kluczowe punkty sprzedaży: długa żywotność
• Marka soczewek optycznych: Raytools
• Gwarancja 1 rok
• Obowiązujące branże: Zakład produkcyjny, obróbka blach
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe komponenty: źródło laserowe
• Maksymalna prędkość cięcia (m/min): 120 m/min
• Maksymalne przyspieszenie: 1,5G
• Dokładność pozycjonowania: ± 0,03 mm mm
• Dokładność powtarzalności: ± 0,02 mm
• Minimalna szerokość linii: 0,15 mm
• Maksymalna głębokość cięcia (stal miękka): 12 mm
• Stal nierdzewna N2: 5mm
• Aluminium: 3mm
• Wymagania elektryczne: 380V/50Hz.60Amp
• Rozmiar konturu ze zmieniaczem palet (mm): 8400 mm * 3000 mm * 2100 mm (L * W * H)
• Certyfikacja: Sgs
• Zapewniona obsługa posprzedażna: wsparcie online, bezpłatne części zamienne, wsparcie techniczne wideo
• Serwis pogwarancyjny: wsparcie techniczne wideo, brak serwisu, wsparcie online, części zamienne, konserwacja w terenie i serwis naprawczy
