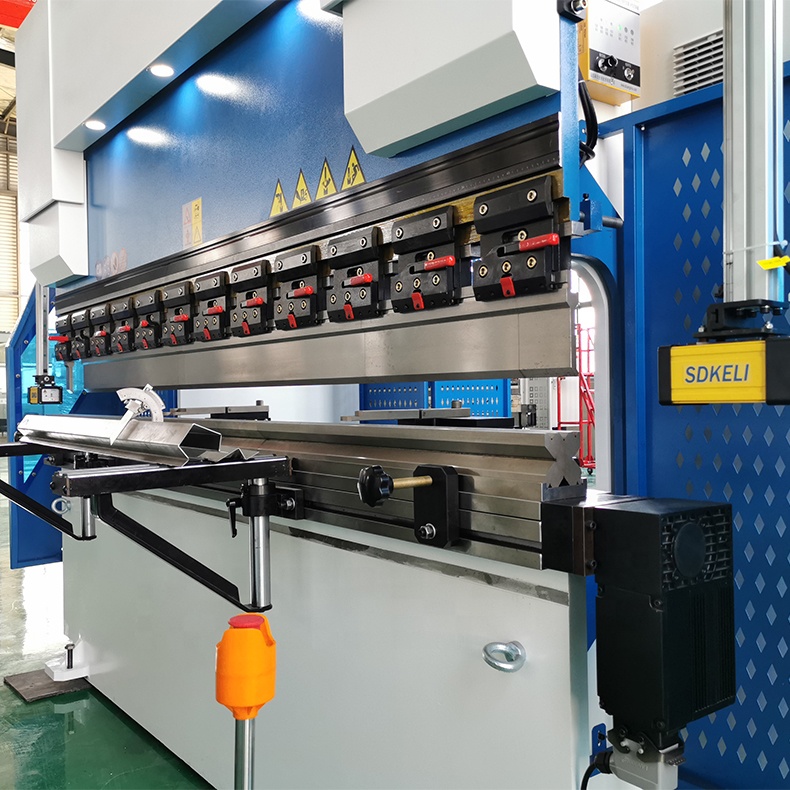

160t-4000 4-osiowa hydrauliczna maszyna do gięcia cnc Prasa krawędziowa

Opis produktów

Press Brake to nowa giętarka CNC wprowadzona na rynek przez RAYMAX w 2020 roku i jest odpowiednia dla producentów o wysokich wymaganiach dotyczących precyzji i wydajności kosztowej. 4-osiowa giętarka CNC to nasz najpopularniejszy model pod względem objętości i prawdziwy koń pociągowy, który jest zbudowany z wysokiej jakości części i oferuje poważną niezawodność. Technologia synchronizacji Y1 i Y2 zapewnia wysokie prędkości zbliżania, zginania i powrotu. Jego długość gięcia i zakres ciśnienia można dostosować do różnych wymagań produkcyjnych.

Stabilna i trwała praca korpusu maszyny

1, Zintegrowane spawanie ramy maszyny.

2, rama maszyny utworzona przez trójwymiarowe centrum obróbcze CNC w jednym procesie, co zapewnia równoległość i pionowość każdej powierzchni montażowej.

3, Laminowanie naprężeń wewnętrznych przez odpuszczanie Śrutowanie w celu usunięcia rdzy i obróbki antykorozyjnej.

4, śrutowanie w celu usunięcia rdzy i obróbki antykorozyjnej.

Projekt naukowy

1, Ruch synchroniczny osi Y1 i Y2, z których każda jest kontrolowana przez niezależny cylinder.

2, Możliwość dodania opcji i aktualizacji w konfiguracji na późniejszym etapie.

Przyjazny środowisku

Niski poziom hałasu podczas oczekiwania i szybkie obniżanie (mniej niż 25 decybeli), naciskanie i powrót, ponieważ ciśnienie w układzie hydraulicznym jest sterowaniem w pętli zamkniętej głównego silnika serwo. Zużycie energii niższe niż w maszynie ogólnej o 60% dzięki zastosowaniu silnika serwo.

Parametry techniczne

Aby uzyskać więcej modeli maszyn, skontaktuj się z nami, a my odpowiemy jak najszybciej!
Model	Polacy odległość (mm)	Głębokość gardła (mm)	Skok suwaka (mm)	maksymalna wysokość (mm)	Moc (kw)	Waga (kg)	Wymiar (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

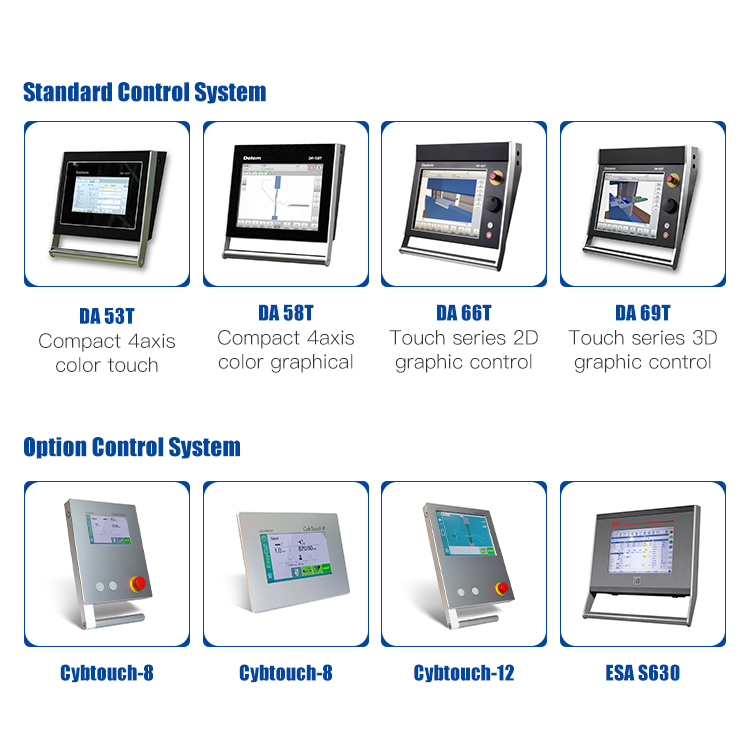

Układ sterowania

Giętarka Amuda CNC może być wyposażona w różne systemy sterowania. Nasz wysokowydajny system tylnych zderzaków zapewnia naszym klientom różne rozwiązania automatyzacji.

Wyświetlacz maszyny

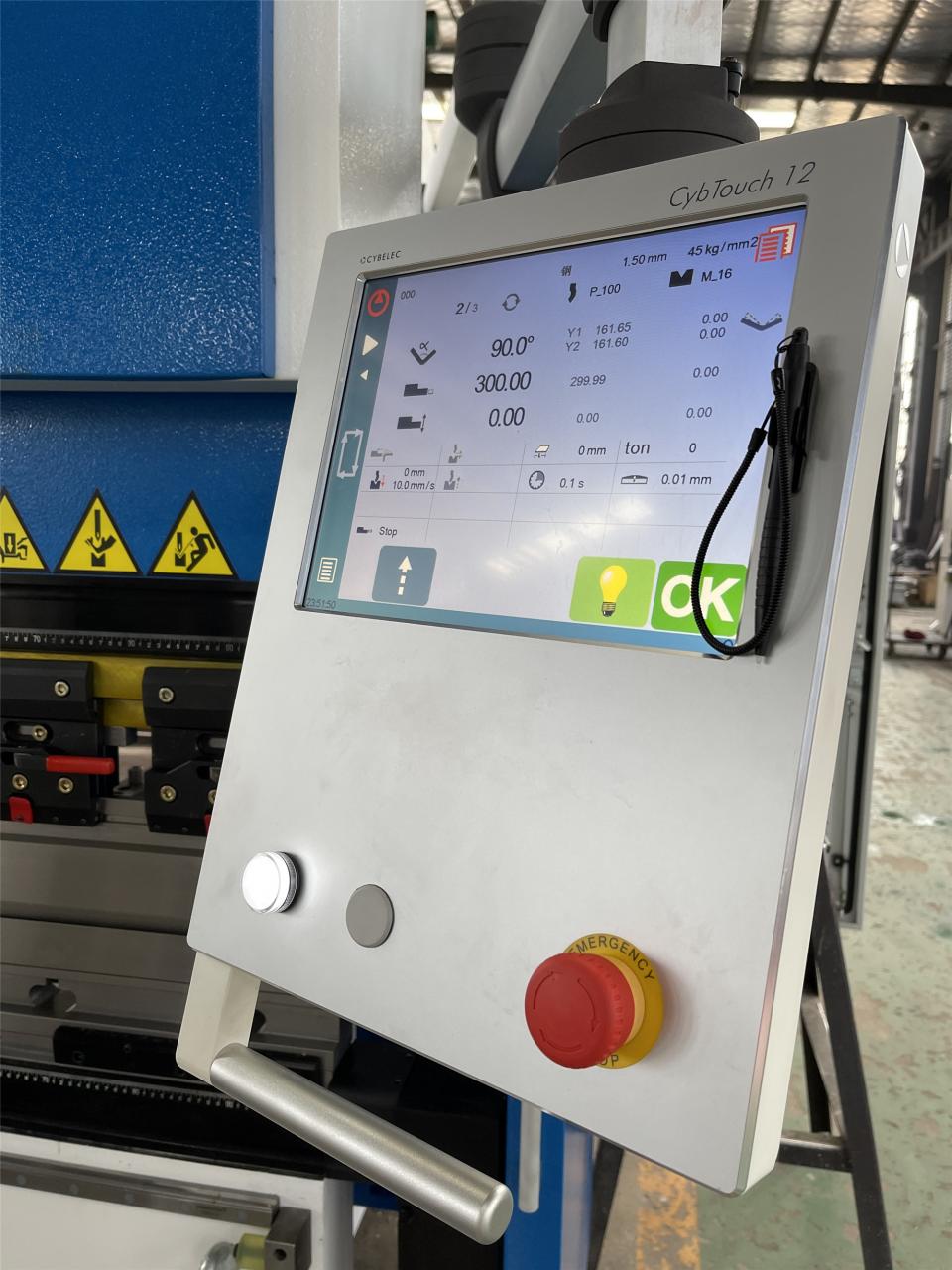

System kontrolera Cybtouch-12

1. Kontroluje 4 osie.

2. Automatyczne sekwencjonowanie gięcia (opcja).

3. Obliczanie naddatku na zginanie.

4. Ciśnienie - obliczanie ukoronowania.

5. Narzędzia modułowe dla każdej części lub zagięcia.

6. Korekcja kąta i tylnego zderzaka.

7. Telekonserwacja przez połączenie bezprzewodowe z komputerem PC lub notebookiem.

8. Port USB na kartę pamięci do przesyłania danych / tworzenia kopii zapasowych.

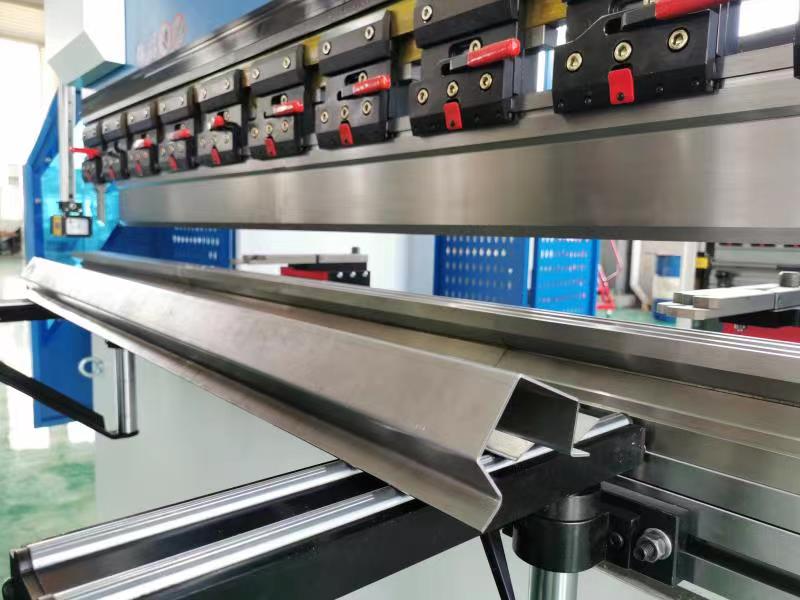

Wysokowydajny stół roboczy

1, Możesz wykorzystać całą długość gięcia, ponieważ nie ma konturów kolizyjnych.

2, dostosowana forma CNC

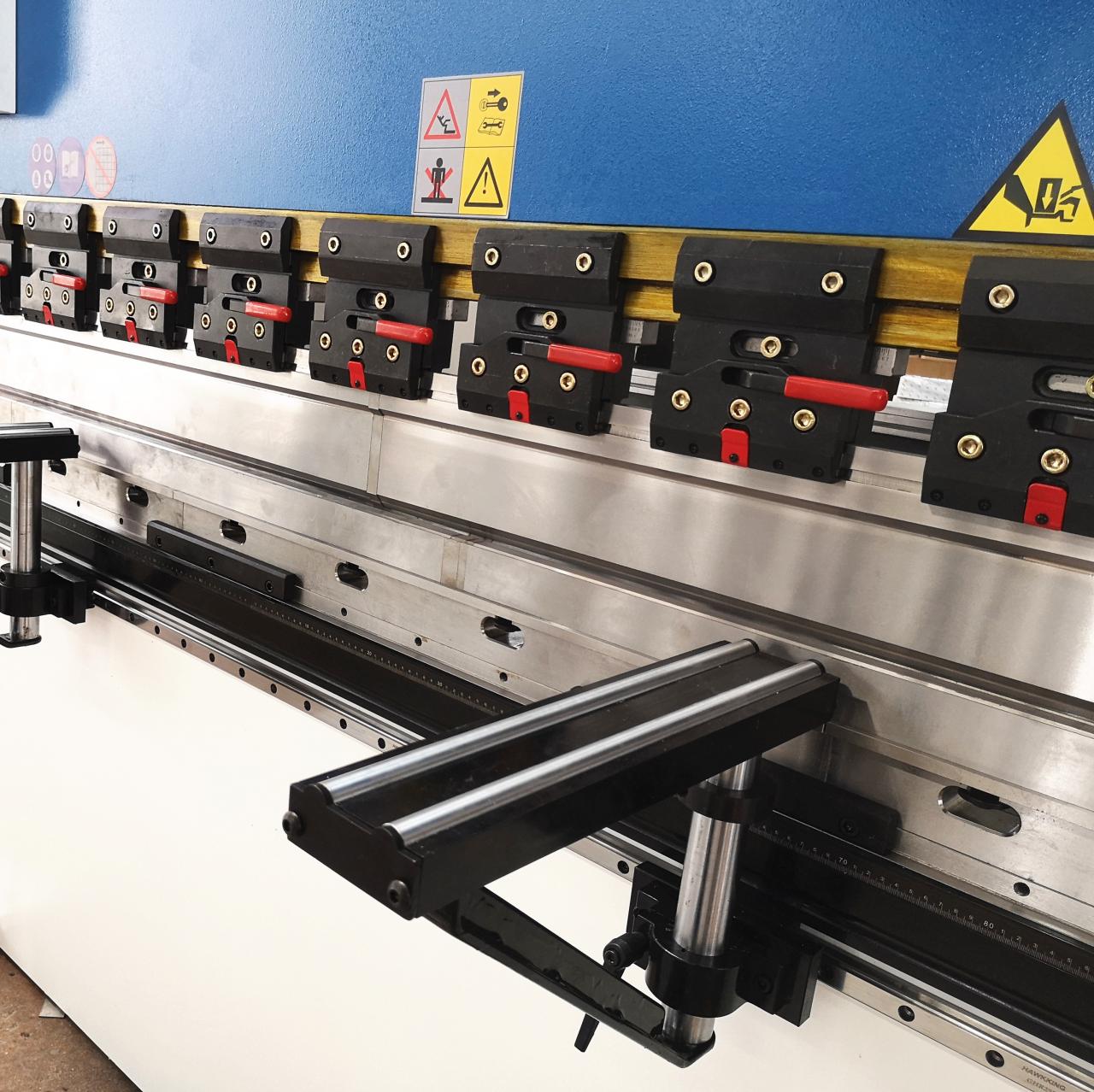

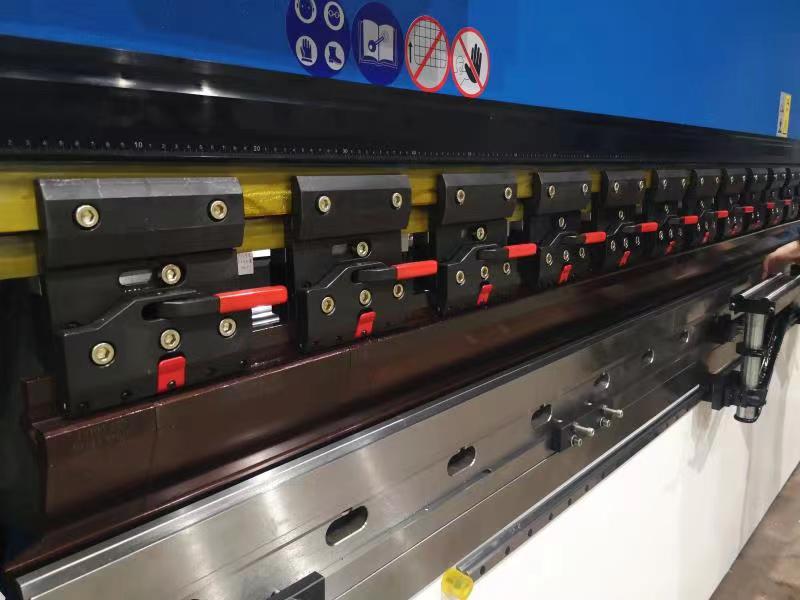

3, Quick clip: szybkie zmiany narzędzi dzięki pionowej konfiguracji, aby skrócić czas konfiguracji.

4, ramiona podtrzymujące: ergonomiczne wsporniki podtrzymujące i oświetlenie ledowe obszaru roboczego służą do maksymalizacji łatwości obsługi.

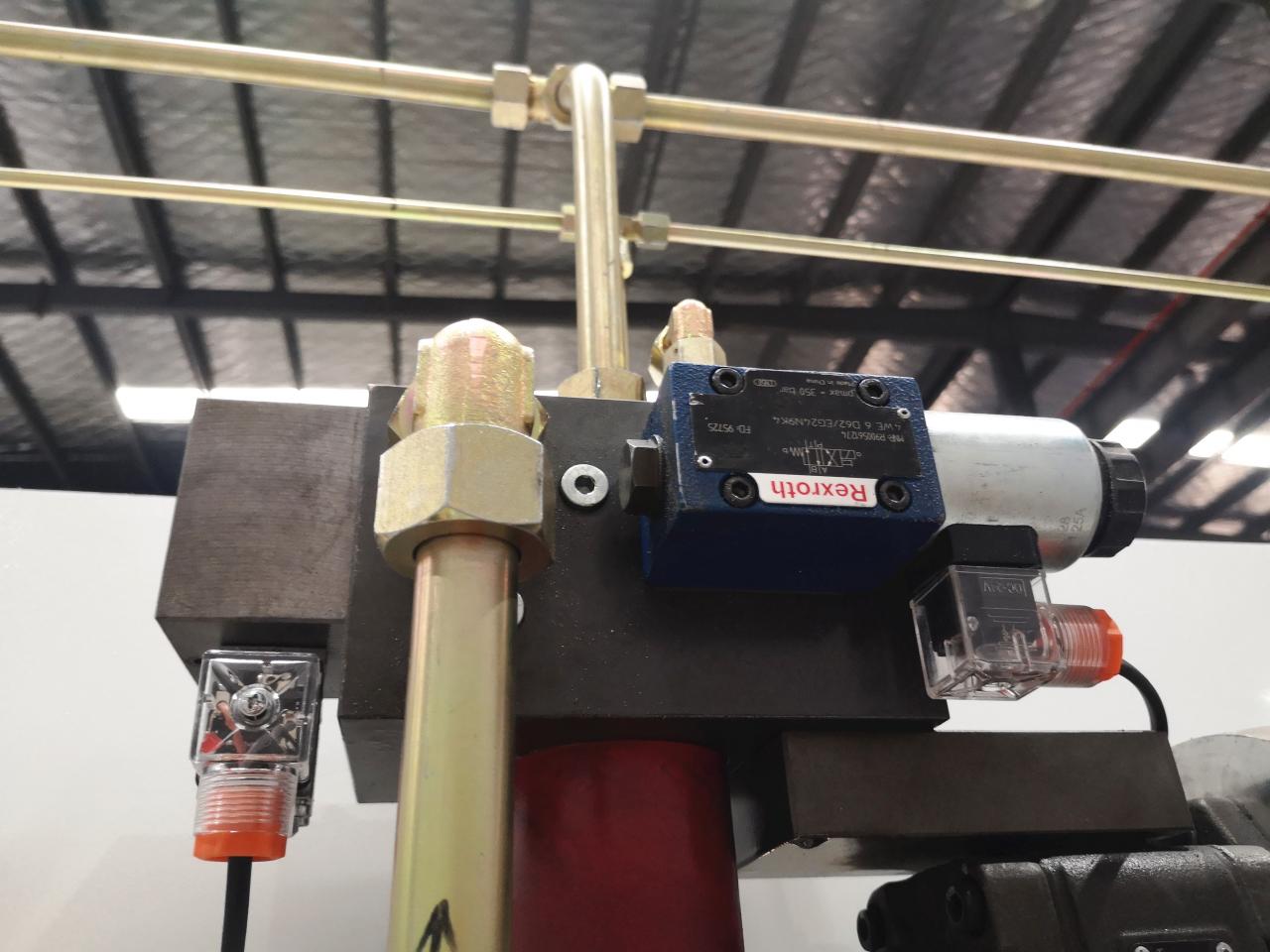

5. Zawór hydrauliczny (Rexroth z Niemiec)

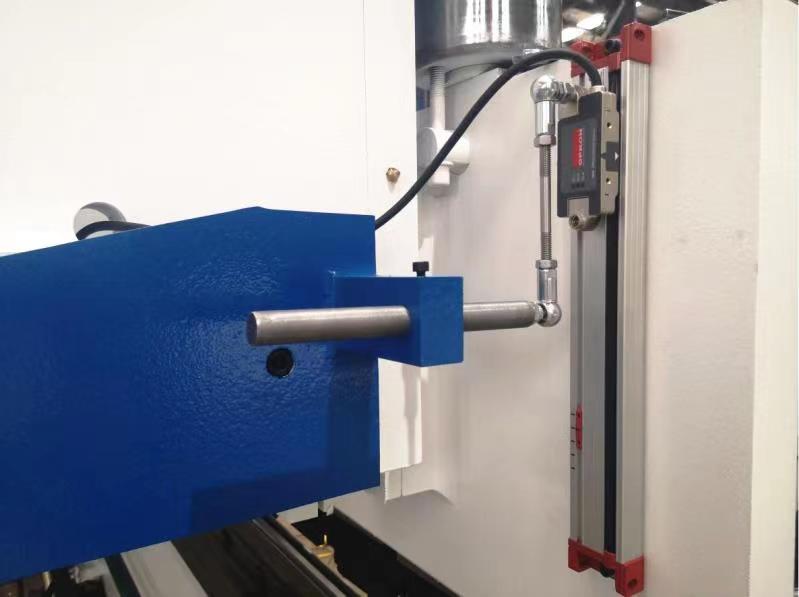

6, linijka kratowa GIVI (z Włoch): precyzyjne pozycjonowanie skoku

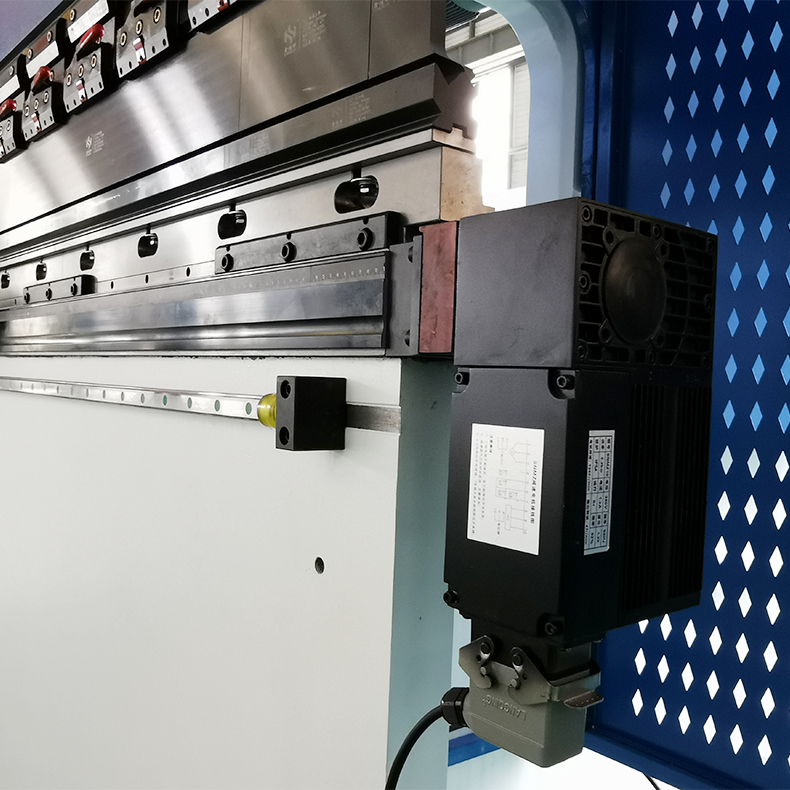

7, automatyczny system koronowania: aby zapewnić dokładniejszy kąt gięcia

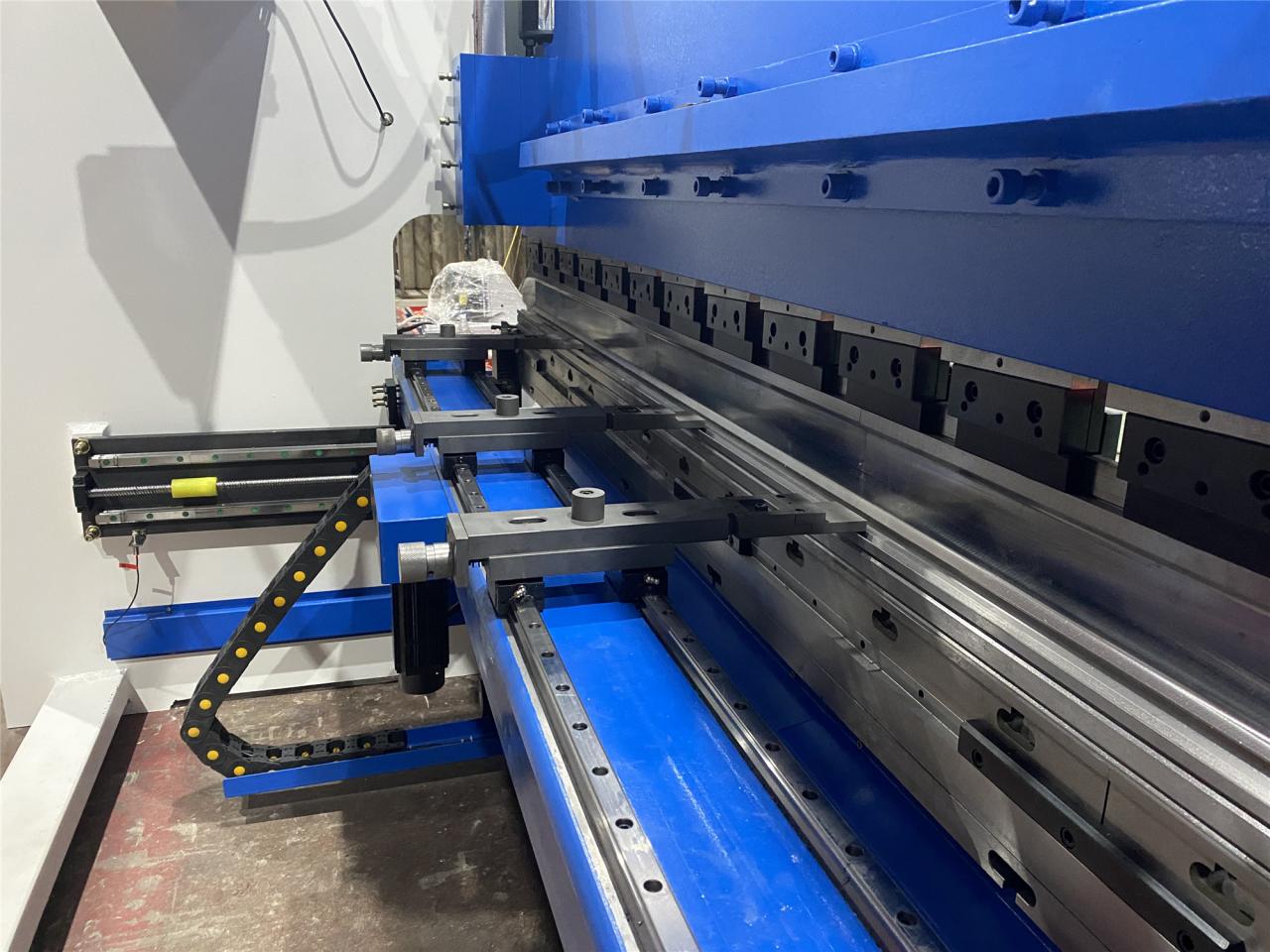

8, Bezpieczny dla lasera Wysokowydajny i mocny tylny miernik

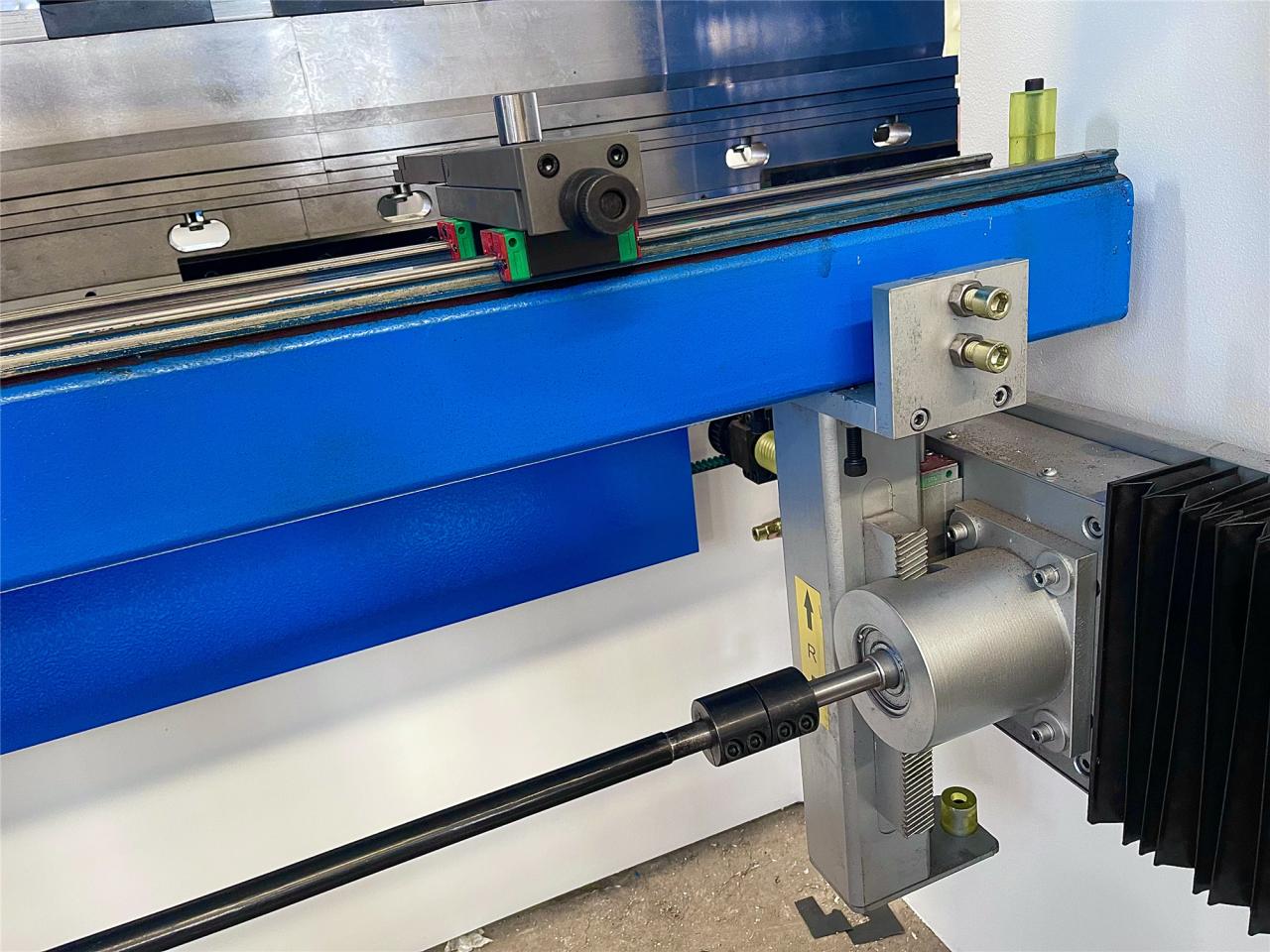

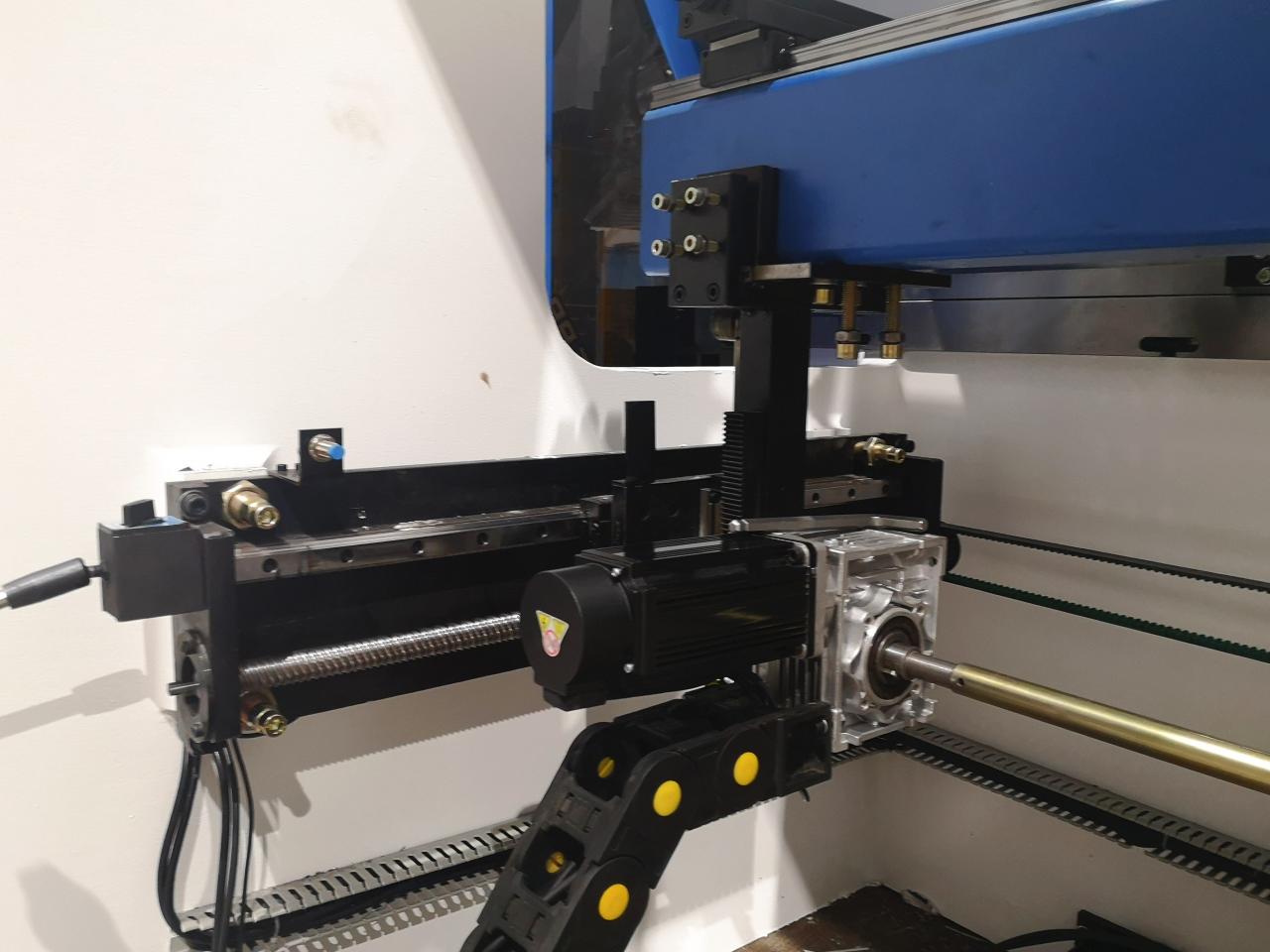

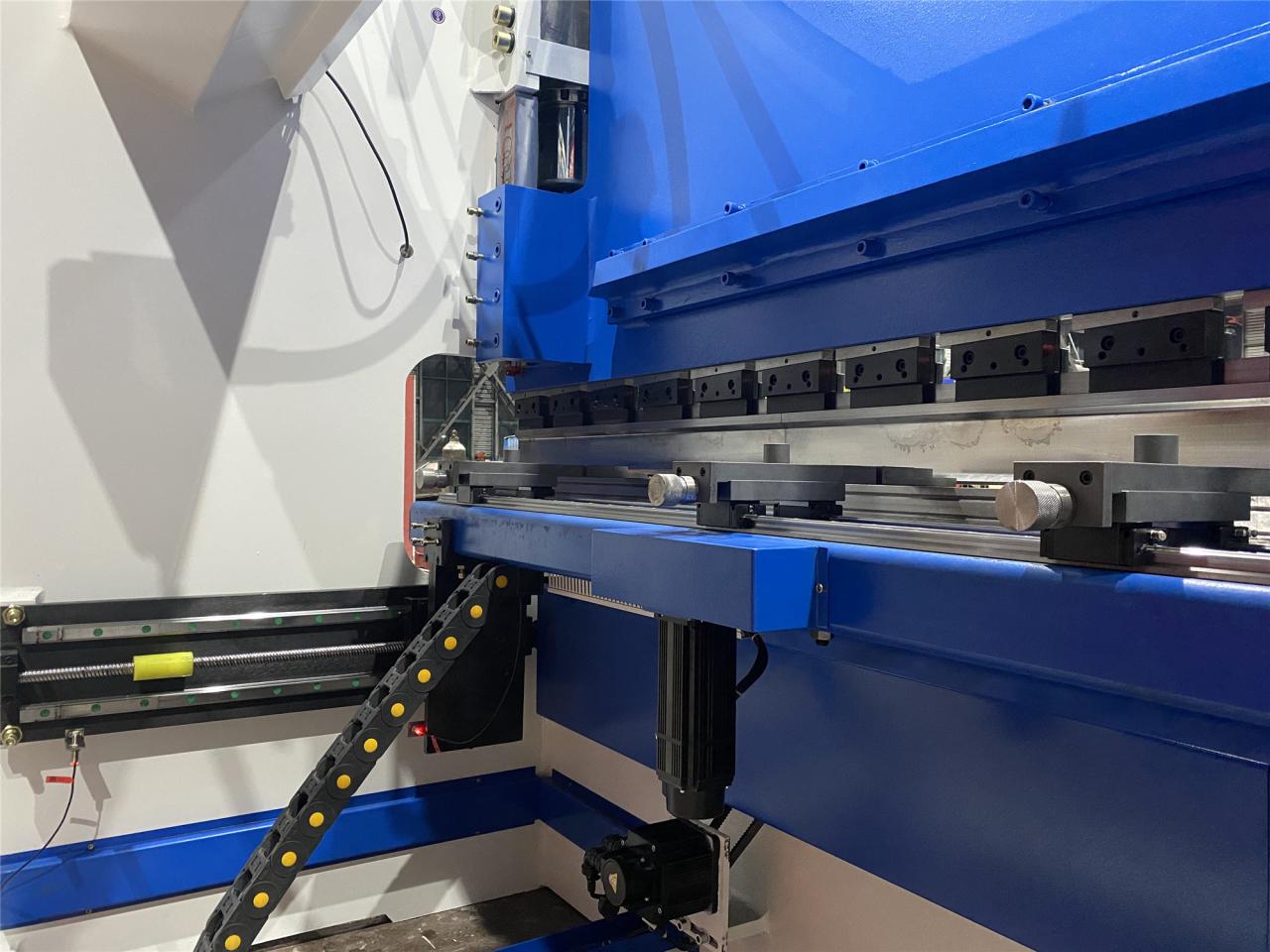

1, tylny wskaźnik napędu serwo: System tylnego wskaźnika napędu serwo w celu zwiększenia prędkości i oszczędności energii.

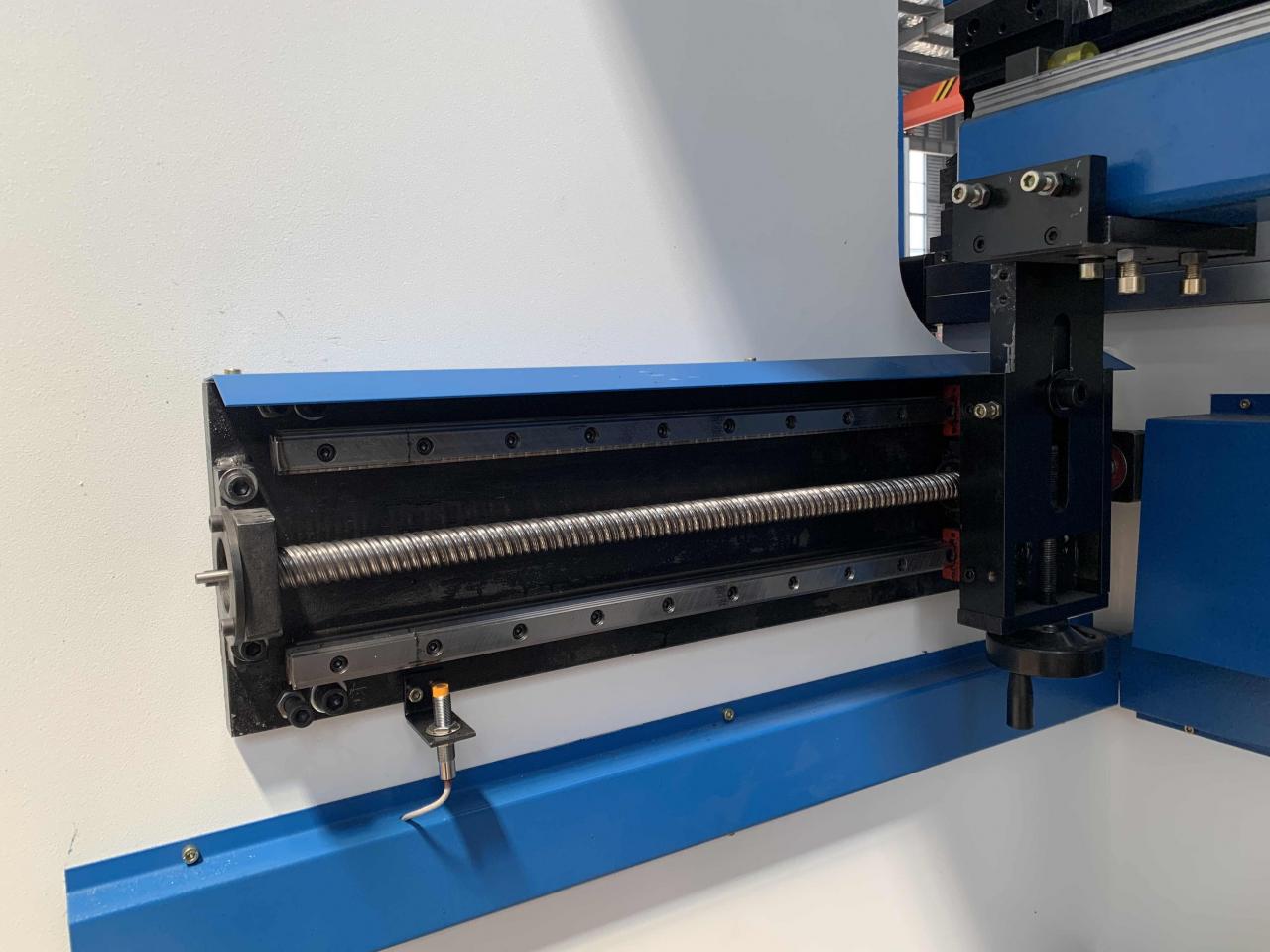

2, Śruba kulowa i prowadnica liniowaDynamiczne tylne zderzaki i oś o dużej prędkości dzięki śrubie kulowej i prowadnicy liniowej.

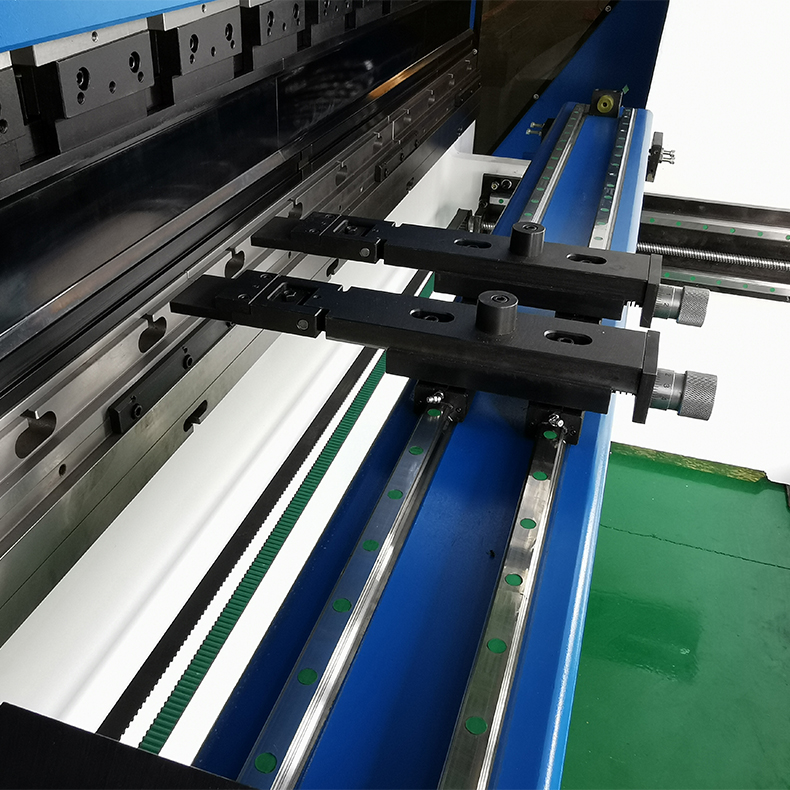

3, podwójne prowadnice liniowe i zintegrowana belka nośna poprawiająca dokładność ruchu palca.

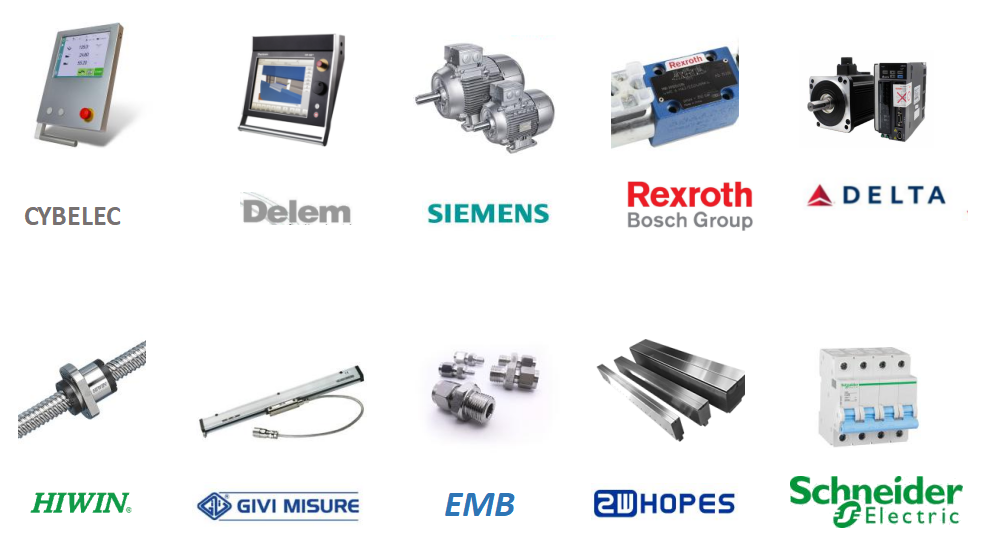

Międzynarodowe poparcie marki

Główna konfiguracja

Głównym silnikiem	Siemens, Niemcy
Elektryczne	Schneider, Francja
Zawór hydrauliczny	Rexroth, Niemcy
Pompa olejowa	Słonecznie, Stany Zjednoczone
Pierścień uszczelniający	EMB, Niemcy
Kontroler	DELEM DA66T
Przełącznik nożny	Sanyuan Hongkong
Cylinder	Jining Taifeng, Shandong
Śruba kulkowa i prowadnica liniowa	HIWIN, Tajwan
Sterownik serwo	DELTA, Tajwan
Kratująca linijka	GIVI, Włochy

Bezpieczeństwo i niezawodność

Wszystkie komponenty są certyfikowane zgodnie z normami europejskimi, głównie z Niemiec, USA, Holandii, Włoch i Szwajcarii. Wszystkie części konstrukcyjne są obliczane metodą elementów skończonych i stosuje się wyłącznie wysokiej jakości stal S275 i S355 JR, czyli J2 (N).

Ochrona stołu

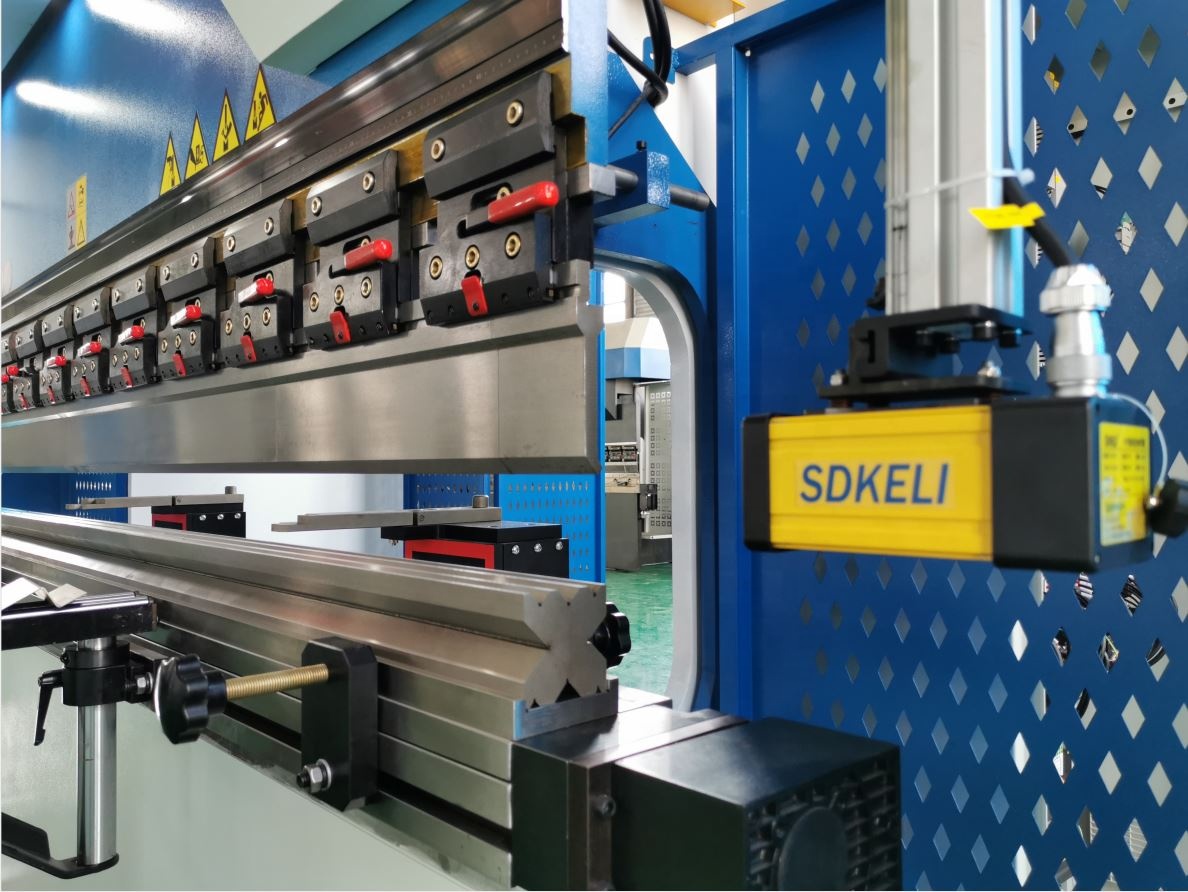

Ochrona laserowa: Ostrze zatrzymuje się po wykryciu przeszkody przez laser.

Mechaniczny tył

Ochrona kurtyny świetlnej lub Ochrona punktowa lub ogrodzenie ochronne, aby ostrzec ludzi przed niebezpiecznymi obszarami pracy.

Boki stołu roboczego

Ogrodzenie zabezpieczające, aby uniemożliwić ludziom nieostrożne wejście.

Detale

• Skok suwaka (mm): 160 mm
• Poziom automatyczny: w pełni automatyczny
• Głębokość gardła (mm): 320 mm
• Typ maszyny: Zsynchronizowany
• Długość stołu roboczego (mm): 4000
• Szerokość stołu roboczego (mm): 140 mm
• Wymiar: 4000x1700x2800mm
• Stan: nowy
• Miejsce pochodzenia: Anhui, Chiny
• Materiał / obrabiany metal: mosiądz / miedź, stal nierdzewna, stop, stal węglowa, aluminium
• Automatyzacja: automatyczna
• Usługi dodatkowe: Obróbka
• Rok: 2022
• Waga (kg): 11000
• Moc silnika (kw): 11 kW
• Kluczowe punkty sprzedaży: konkurencyjna cena
• Gwarancja: 2 lata
• Obowiązujące branże: hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, fabryka żywności i napojów, gospodarstwa rolne, restauracja, użytku domowego, handel detaliczny, sklep spożywczy, drukarnie, prace budowlane, energia i górnictwo, sklepy spożywcze i napoje , Firma reklamowa
• Lokalizacja salonu: Kanada, Rosja
• Rodzaj marketingu: Nowy produkt 2022
• Raport z testu maszyn: Dostarczono
• Kontrola wychodząca wideo: pod warunkiem
• Gwarancja na podstawowe komponenty: 2 lata
• Podstawowe komponenty: łożysko, silnik, pompa, przekładnia, PLC, zbiornik ciśnieniowy, silnik
• System sterowania: DELEM CT8
• Model: 160T-4000
• Komponenty elektryczne: Schneider z Francji
• Kolor: dostosowany
• Użycie: Gięcie blach
• Osie kontrolne: 4 1
• Certyfikacja: CE ISO SONCAP
• Główny silnik: Siemens z Niemiec
• Czas realizacji: 30 dni
• Zapewniona obsługa posprzedażna: bezpłatne części zamienne, instalacja w terenie, uruchomienie i szkolenie
