12mm 3200mm Hydrauliczna nożyce gilotynowe Maszyna do cięcia blachy stalowej Cnc

Cechy:

1. Przednia platforma podająca jest wyposażona w linijkę do podawania talerza, a także gładką powierzchnię, aby chronić talerz przed każdą powierzchnią zranioną podczas podawania. Linijka może być precyzyjna w jednostkach MM lub więcej w celu kontroli i sprawdzania dokładności.

2. Stół roboczy jest wyposażony w kulkę lub okrągły pręt stalowy do podtrzymywania płyty podczas podawania, a także do ochrony przed skaleczeniem powierzchni.

3. Skrzynka elektroniczna została wyposażona w dobre certyfikowane komponenty. Najczęściej używamy certyfikowanych przez CE komponentów SIEMENS lub Schneider do maszyn eksportowych, a także niektórych wysokiej jakości certyfikowanych komponentów CCC do obsługi różnych standardowych potrzeb klientów.

4. Stal korpusu maszyny, najczęściej wybieramy chińskiego najlepszego dostawcę blachy stalowej Shanghai BAOSTEEL o dobrej jakości i pokryto farbą antykorozyjną przed ostatnią farbą. Tak więc maszyna po pierwsze będzie miała dobre trwałe użytkowanie, a także doskonały wygląd zewnętrzny.

5. Ostrze: Materiał ostrza to 9CrSi lub 6CrW2Si, materiał jest wysoko przetestowanym materiałem z tysiącem razy zapewniającym wysoką sztywność i wynik cięcia. Górne ostrze to prostokątne ostrze z czterema krawędziami ostrza, które różni się od nożyc QC12Y Swing Beam (szczegóły proszę sprawdzić ostrze SIECC / SIECCTECH, wyjaśniając zdjęcie i instrukcję). Luz ostrza można regulować ręcznie lub za pomocą silnika. Oba mają tarczę indeksu do wyświetlania prześwitu, dzięki czemu sterowanie i wyświetlacz mogą być łatwe. A górny wał ostrza wykorzystuje strukturę przechylania, aby zwiększyć precyzję ścinania.

6. Maszyna wyposażona w stopkę dociskową do stabilnego dociskania płyty podczas cięcia, stopka została wyposażona w plastikową powierzchnię o wysokiej frakcji bez niszczenia powierzchni płyty. W przypadku płyty z otworami wyposażymy stopę kwadratową w stabilną prasę kwadratową.

7. Pompa zębata: Używamy dobrej marki „wewnętrznej pompy zębatej o prostym sprzężeniu” zarówno w chińskiej marce Shanghai chengjie, jak iw Niemczech Eckerler. Wewnętrzna pompa zębata jest traktowana jako pompa nie zużywająca się w przemyśle i jest szeroko stosowana w precyzyjnych maszynach hydraulicznych o niskim poziomie hałasu, braku pulsacji i długiej żywotności. Pompa zębata Shanghai Chengjie jest również stosowana w chińskim przemyśle lotniczym, dzięki czemu jest godna zaufania i niezawodna. Podczas pracy z dużą prędkością dźwięk jest płaski i płynny, nawet bez trappingu. Długa żywotność zależy od jego właściwości ściernych, wewnętrzne elementy maszyny mają warstwę ochronną filmu olejowego, więc używaj nawet normalnego oleju hydraulicznego, nawet bez ścierania.

8. Układ hydrauliczny może wykorzystywać system Germany Rexroth lub USA OMG. Powrót kontrolowany jest przez cylinder powrotny azotu o stabilnym procesie roboczym i łatwym w obsłudze. Prasa hydrauliczna wzmocniona przekładnią i azotem wymusza wypychanie w górę przy dobrej współpracy pracy. (Zasada działania może powrócić do rysunku technologii SIECC QC11Y i QC12Y)

9. Zderzak tylny jest liczony przez licznik i może być mikroregulowany i jest napędzany silnikiem.

10. Maszyna będzie wyposażona w drzwi ochronne ogrodzenia przed ostrzem tnącym i stopką dociskową. Ogrodzenie można otworzyć w razie potrzeby. W pobliżu gardła będziemy wyposażeni w otwarte drzwi dla bezpieczeństwa osób, ale otwierane, gdy trzeba sprawdzić wnętrze.

11. Korzystanie z toru tocznego z trzema łożyskami w celu wyeliminowania luki szynowej i poprawy jakości ścinania. (Rysunek maszynowy dostępny dla
jasno wyjaśnić)

Specyfikacja

ModelMaksymalna grubośćSiła uzyskuMaks. DługośćKątX. SkokCzęstotliwośćMocdł. * szer. * wys. (mm)Waga
QC12Y-4*25004mm≤450kN/cm2500mm1°30'20~600mm16 razy/min5,5 kW3040*1610*16203800 kg
QC12Y-4*32004mm≤450kN/cm3200mm1°30'20~600mm14 razy/min5,5 kW3840*1610*16205000 kg
QC12Y-4*40004mm≤450kN/cm4000mm1°30'20~600mm10 razy/min5,5 kW4600*1700*17006500 kg
QC12Y-4*60004mm≤450kN/cm6000mm1°30'20~600mm8 razy/min7,5kW6460*2100*320011000 kg
QC12Y-6*25006mm≤450kN/cm2500mm1°30'20~600mm14 razy/min7,5kW3040*1610*16205000 kg
QC12Y-6*32006mm≤450kN/cm3200mm1°30'20~600mm12 razy/min7,5 kW3840*1610*16206000 kg
QC12Y-6*40006mm≤450kN/cm4000mm1°30'20~600mm8 razy/min7,5 kW4620*1750*17008200 kg
QC12Y-6*50006mm≤450kN/cm5000mm1°30'20~600mm6 razy/min11KW5400*1800*190010500 kg
QC12Y-6*60006mm≤450kN/cm6000mm1°30'20~600mm5 razy/min11KW6480*2100*230016500 kg
QC12Y-8*25008mm≤450kN/cm2500mm1°30'20~600mm10 razy/min11KW3040*1700*17006000 kg
QC12Y-8*32008mm≤450kN/cm3200mm1°30'20~600mm8 razy/min11KW3860*1700*17007200 kg
QC12Y-8*40008mm≤450kN/cm4000mm1°30'20~600mm8 razy/min11KW4640*1700*17008800 kg
QC12Y-8*50008mm≤450kN/cm5000mm1°30'20~600mm8 razy/min11KW5400*2100*200011500 kg
QC12Y-8*60008mm≤450kN/cm6000mm1°30'20~600mm8 razy/min11KW6480*2100*235018000 kg
QC12Y-10*250010mm≤450kN/cm2500mm2°20~600mm9 razy/min11KW3040*1700*17007300 kg
QC12Y-10*320010mm≤450kN/cm3200mm2°20~600mm9 razy/min11KW3860*1700*17008000 kg
QC12Y-10*400010mm≤450kN/cm4000mm2°20~600mm8 razy/min11KW4650*2100*200012050 kg
QC12Y-10*600010mm≤450kN/cm6000mm2°20~1000mm5 razy/min15KW6500*2100*230024000 kg
QC12Y-12*250012mm≤450kN/cm2500mm1°40'20~600mm9 razy/min18,5 kW3140*2150*20009000 kg
QC12Y-12*320012mm≤450kN/cm3200mm1°40'20~600mm9 razy/min18,5 kW3880*2150*200010800 kg
QC12Y-12*400012mm≤450kN/cm4000mm1°40'20~1000mm8 razy/min18,5 kW4680*2150*200013000 kg
QC12Y-12*500012mm≤450kN/cm5000mm2°20~1000mm6 razy/min18,5 kW5900*2150*200016000 kg
QC12Y-12*600012mm≤450kN/cm6000mm2°20~1000mm5 razy/min18,5 kW6900*2600*270029500 kg
QC12Y-12*800012mm≤450kN/cm8000mm2°20~1000mm5 razy/min18,5 kW9000*3500*350046500 kg
QC12Y-16*250016mm≤450kN/cm2500mm2°30'20~600mm9 razy/min22KW3140*2150*200011000 kg
QC12Y-16*320016mm≤450kN/cm3200mm2°30'20~600mm8 razy/min22KW388
0*2150*2000		13000 kg
QC12Y-16*400016mm≤450kN/cm4000mm2°30'20~1000mm8 razy/min22KW4650*2150*220016300 kg
QC12Y-16*500016mm≤450kN/cm5000mm2°30'20~1000mm6 razy/min22KW5900*2600*270020000 kg
QC12Y-16*600016mm≤450kN/cm6000mm2°30'20~1000mm5 razy/min22KW6900*2700*270036000 kg
QC12Y-16*800016mm≤450kN/cm8000mm2°30'20~1000mm5 razy/min22KW9000*3500*350075000 kg
QC12Y-20*250020mm≤450kN/cm2500mm3°20~1000mm8 razy/min22KW3440*2300*250015800 kg
QC12Y-20*320020mm≤450kN/cm3200mm3°20~1000mm8 razy/min22KW4150*2350*270018500 kg
QC12Y-20*400020mm≤450kN/cm4000mm3°20~1000mm5 razy/min22KW4850*2600*270021500 kg
QC12Y-20*600020mm≤450kN/cm6000mm3°20~1000mm4 razy/min30KW6700*3000*300047000 kg
QC12Y-25*250025mm≤450kN/cm2500mm3°20~1000mm8 razy/min37KW3200*2700*290019000 kg
QC12Y-25*320025mm≤450kN/cm3200mm3°20~1000mm5 razy/min37KW4200*2700*290023000 kg
QC12Y-30*250030mm≤450kN/cm2500mm3°20~1000mm4 razy/min37KW3300*2900*300023500 kg
QC12Y-30*320030mm≤450kN/cm3200mm3°30'20~1000mm4 razy/min40KW4200*2900*320026000 kg
QC12Y-40*250040mm≤450kN/cm2500mm4°20~1000mm3 razy/min55KW3200*3300*300038000 kg
QC12Y-40*320040mm≤450kN/cm2500mm4°1000mm3 razy/min55KW4300*3300*320049000 kg

Detale

PROCES ŚCINANIA

Doskonały projekt pod każdym względem; Wybierając nową i ulepszoną gilotynę CNC, uzyskamy maksymalne bezpieczeństwo, wysoką dokładność i wyjątkową łatwość obsługi.

Szczelina ostrzy, kąt cięcia i długość cięcia są regulowane automatycznie w oparciu o wybór materiału i grubość.

Krytyczne części pras krawędziowych i nożyc gilotynowych KEC są produkowane w Niemczech.

Starannie dobrane komponenty pochodzą od długoletnich partnerów na całym świecie.

Stawiamy na naszą jakość i dlatego udzielamy na naszą gilotynę 3-letniej gwarancji.

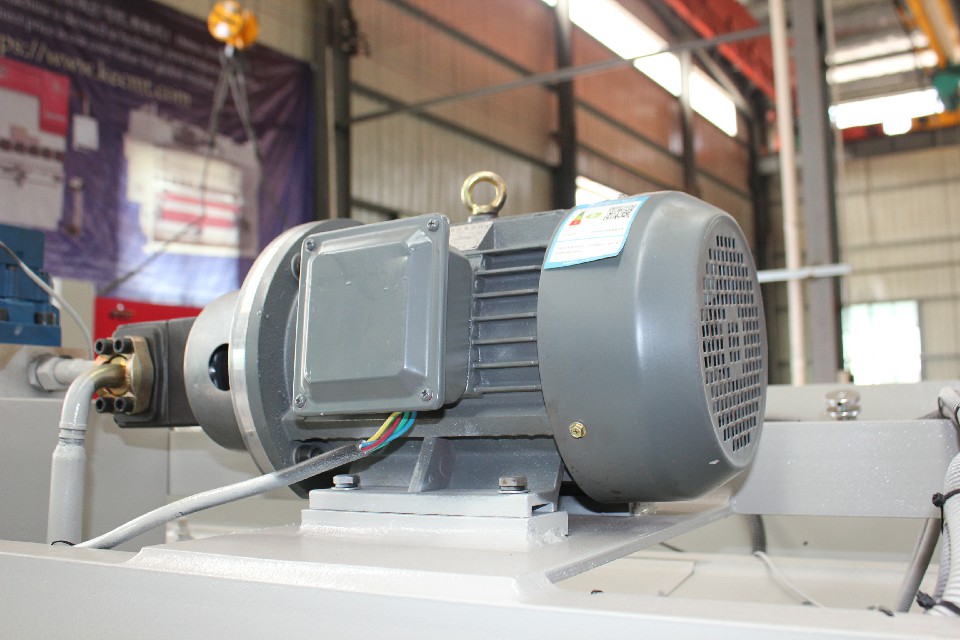

Główny silnik Siemens

Korzystanie z silnika Siemens gwarantuje żywotność maszyny i zmniejsza hałas podczas pracy.

Blade Cloucanant Szybka regulacja

Mechanizm szybkiej regulacji do zmiany prześwitu ostrza. Łatwa obsługa ręczna. realizacja bezstopniowej regulacji luzu brzeszczotu .

Przedni regulator pozycjonowania pionowości

Przednie urządzenie pozycjonujące, ustawiające pionowość i urządzenie pozycjonujące na skrajnie lewej przedniej podporze, gwarantujące precyzję cięcia, łatwą obsługę, praktyczną i wydajną.

Walcowanie kuli stalowej stołu warsztatowego

Tocząca się stalowa kula stołu warsztatowego może zmniejszyć tarcie, chronić powierzchnię przedmiotu obrabianego.

12mm 3200mm Hydrauliczna nożyce gilotynowe Maszyna do cięcia blachy stalowej Cnc

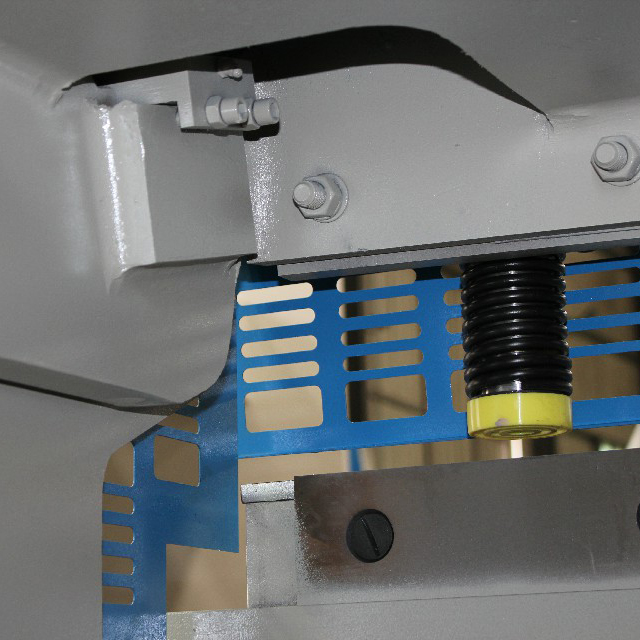

Wbudowany cylinder dociskowy sprężyny

Jego dolny koniec wyposażony w specjalną uszczelkę materiałową, oszczędnie kontroluje ciśnienie, unikając stopu aluminium lub innego bardziej miękkiego
nadrukowane materiały.

Tylny miernik o wysokiej precyzji

Unikalna i nowatorska konstrukcja prowadnicy liniowej ze śrubą kulową zapewnia wysoką dokładność pozycjonowania. Regulowana zasada prowadzenia wiązki i synchroniczna struktura transmisji, stabilna i niezawodna. Opcjonalna konstrukcja mechanizmu podnoszącego do odcinania obrabianego przedmiotu poza zakresem tylnego zderzaka. Przy cięciu cienkich i szerokich blach można wybrać pneumatyczne urządzenie podporowe. Zwiększony zakres pozycjonowania sprawia, że cięcie jest bardziej wydajne i dokładne.

Stabilna szafka elektryczna

Wytrzymała elektryka France Schneider zapewnia stabilną pracę maszyny. Rozsądne połączenie i układ linii znacznie zmniejsza awaryjność. Operator i wszystkie części maszyny zapewniały dobrą ochronę. Opcjonalny serwomechanizm i napęd w celu poprawy dokładności pozycjonowania tylnej osi (X)Axis.

KONFIGURACJA

System sterowania CNC: sterowanie Estun E21S z Nanjing

Komponenty elektryczne: Schneider Electrical z języka francuskiego

Główny silnik: Siemens z niemieckiej marki

Czujnik pomiaru kąta: OPKON firmy Türkçe Brand

Napęd falownika: tajwański silnik serwo DELTA i układ napędowy

PLC: Schneider Electrical z francuskiego

Ostrza tnące: Shark Toolings z Chin

Układ hydrauliczny: Bosch-Rexroth z Niemiec

Pompa hydrauliczna: SUNNY marki USA lub równoważnej marki

Złącze do rur: marka EMB z Niemiec

Śruba kulowa / prowadnica wkładki: HIWIN z obszaru Tajwanu

12mm 3200mm Hydrauliczna nożyce gilotynowe Maszyna do cięcia blachy stalowej Cnc

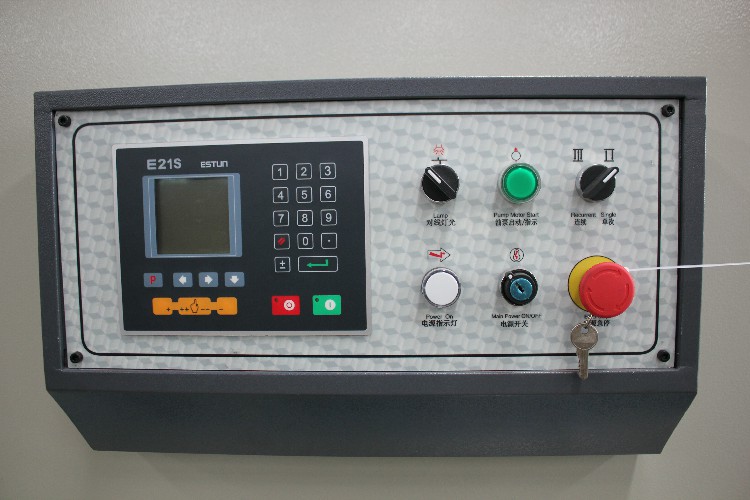

Kontroler E21S

* Kontrola tylnego zderzaka i bloku
* Sterowanie ogólnymi silnikami prądu przemiennego, przemiennikiem częstotliwości
* Inteligentne pozycjonowanie
* Licznik zapasów
* Ustawienie czasu utrzymywania/dekompresji
* Pamięć programu do 40 programów
* Do 25 kroków na program
* Pozycjonowanie z jednej strony
* Funkcja wycofania
* Jedna kluczowa kopia zapasowa/przywracanie parametrów
* mm/cal
* chiński/angielski

12mm 3200mm Hydrauliczna nożyce gilotynowe Maszyna do cięcia blachy stalowej Cnc

FAQ

1. P: Widzimy wiele chińskich marek na rynku, czy wszyscy są producentami? A co z KEC/yaduanem?

O: To prawda, że wśród wszystkich chińskich marek większość z nich to marki handlowe.
Ale KEC/yaduan to prawdziwy producent, który od 2008 roku produkuje hydrauliczne prasy krawędziowe i nożyce.

2. P: Jak uzyskać dokładną wycenę od KEC?

Odp .: Po prostu podaj nam szczegóły dotyczące materiału, maksymalnej grubości i maksymalnej szerokości, z którymi chcesz pracować.

3. P: Czy możesz wykonać usługę OEM?

O: Jasne. Twój projekt lub inne wymagania są akceptowane, Twoje własne logo może być wykonane na maszynie.

4. P: Jaki jest koszt wysyłki z Chin do twojego kraju?

Odp .: Możemy wysłać maszynę na adres twojego portu lub drzwi drogą morską.

Uprzejmie prosimy o podanie najbliższego portu lub adresu wraz z kodem pocztowym.

Współpracujemy z kilkoma niezawodnymi agentami spedycyjnymi, aby zorganizować globalną wysyłkę na wiele sposobów.

5. P: Jaki jest średni czas realizacji?

Odp .: W przypadku zapasów czas realizacji wynosi około 7 dni. W przypadku masowej produkcji czas realizacji wynosi 20-30 dni po otrzymaniu wpłaty zaliczki. Terminy realizacji wchodzą w życie z chwilą otrzymania depozytu. Jeśli nasze terminy realizacji nie pasują do Twojego terminu, możemy zorganizować specjalną pilną produkcję, aby dotrzymać terminu. We wszystkich przypadkach postaramy się dostosować do Twoich potrzeb. W większości przypadków jesteśmy w stanie zarządzać szybką dostawą.

6. P: Czy możesz dostarczyć odpowiednią dokumentację wysyłkową?

Odp.: tak, możemy dostarczyć większość dokumentów, w tym
List przewozowy;
Certyfikaty analizy/zgodności;
Certyfikat CE, certyfikat COC;
Ubezpieczenie;
Kraj pochodzenia;
Faktura handlowa;
Lista przewozowa i inne dokumenty eksportowe, cokolwiek jest wymagane.

7. P: Czy akceptujesz płatność LC?

Odp .: Tak, zwykle nasza płatność wynosi 30% 70% T / T, płatność LC jest również akceptowalna

8. P: Jak obsługiwać zamówione maszyny?

Odp .: Filmy z maszyn przed wysyłką w naszej fabryce zostaną wysłane bezpośrednio do Ciebie.

9. P: A co z uruchomieniem usługi?

Odp .: Możemy zaoferować usługę uruchomienia, kupujący musi pozwolić sobie na bilety lotnicze.

10. P: Jaka jest gwarancja na produkt?

O: Zwykle 3 lata. Naszym zobowiązaniem jest zadowolenie z naszych produktów. Niezależnie od gwarancji, kulturą naszej firmy jest rozwiązywanie i rozwiązywanie wszystkich problemów klientów w sposób satysfakcjonujący wszystkich.

11. P: Czy gwarantujecie bezpieczną dostawę produktów?

O: Tak, zawsze używamy wysokiej jakości opakowań eksportowych. Używamy również specjalistycznych opakowań stałych dla towarów niebezpiecznych i zatwierdzonych nadawców do chłodni dla towarów wrażliwych na temperaturę. Specjalne opakowanie i niestandardowe wymagania dotyczące pakowania będą dodatkowo płatne.

Detale

  • Maks. Szerokość cięcia (mm): 3200
  • Maks. Grubość cięcia (mm): 12 mm
  • Poziom automatyczny: w pełni automatyczny
  • Kąt ścinania: 1,5 stopnia
  • Długość ostrza (mm): 2400 mm
  • Przesuw tylnego zderzaka (mm): 20 - 600 mm
  • Głębokość gardła (mm): 150 mm
  • Stan: nowy
  • Moc (kW): 18,5 kW
  • Waga (KG): 10800 KG
  • Napięcie: 380V/50HZ/3PH
  • Wymiar (L * W * H): 3880 * 2150 * 2000
  • Rok: 2021
  • Gwarancja: 3 lata
  • Kluczowe punkty sprzedaży: wysoka dokładność
  • Obowiązujące branże: sklepy z materiałami budowlanymi, warsztaty naprawy maszyn, zakład produkcyjny, prace budowlane, energetyka i górnictwo
  • Lokalizacja salonu: Kanada, Wielka Brytania, Stany Zjednoczone, Francja, Niemcy, Rosja, Japonia, Australia
  • Rodzaj marketingu: Nowy produkt 2021
  • Raport z testu maszyn: Dostarczono
  • Kontrola wychodząca wideo: pod warunkiem
  • Gwarancja na podstawowe komponenty: 3 lata
  • Podstawowe komponenty: łożysko, silnik, pompa, przekładnia, PLC, zbiornik ciśnieniowy, silnik, skrzynia biegów
  • System sterowania: sterowanie Estun E21 NC
  • Materiał tnący: Metal Stal nierdzewna Stal węglowa
  • Zapewniona obsługa posprzedażna: bezpłatne części zamienne, instalacja w terenie, uruchomienie i szkolenie, konserwacja i naprawa w terenie, wsparcie online, wsparcie techniczne wideo
  • Serwis pogwarancyjny: wsparcie techniczne wideo, wsparcie online, części zamienne, konserwacja w terenie i serwis naprawczy
  • Lokalna lokalizacja usługi: Kanada, Wielka Brytania, Stany Zjednoczone, Francja, Pakistan, Meksyk, Rosja, Australia, Republika Południowej Afryki
  • Certyfikacja: CE
